W instalacjach elektrycznych liczy się nie nazwa, lecz to, czy zabezpieczenie zadziała we właściwym momencie i przy właściwym typie obciążenia. Ten przegląd pokazuje, jak w praktyce wyglądają rodzaje bezpieczników, czym różnią się wkładki topikowe od wyłączników nadprądowych i co zmienia się, gdy w grę wchodzi fotowoltaika lub obwód DC. Jeśli dobierasz element do domu, rozdzielnicy albo instalacji PV, najwięcej da Ci tu konkret: zastosowanie, oznaczenia, ograniczenia i typowe błędy.
Najważniejsze informacje na start
- Wkładka topikowa działa jednorazowo: po zadziałaniu trzeba ją wymienić.
- Wyłącznik nadprądowy można ponownie załączyć, ale to inna grupa aparatury niż klasyczny bezpiecznik.
- Diazed, Neozed, cylindryczne i NH różnią się zakresem prądów, wymiarami i miejscem montażu.
- Oznaczenia gG, aM i gPV mówią więcej o zastosowaniu niż sam amperaż.
- W fotowoltaice kluczowe są napięcie DC, prąd wsteczny i zgodność oprawki z projektem.
- Zbyt duży prąd znamionowy zabezpieczenia nie daje „zapasów”, tylko osłabia ochronę przewodu.
Czym bezpiecznik różni się od wyłącznika nadprądowego
Bezpiecznik topikowy przerywa obwód wtedy, gdy prąd przekroczy bezpieczny poziom i element topikowy po prostu się przepali. To rozwiązanie proste, szybkie i bardzo przewidywalne, ale po zadziałaniu wymaga wymiany wkładki. W praktyce daje to jedną ważną zaletę: aparat nie „udaje” sprawnego po awarii, tylko wyraźnie pokazuje, że trzeba go obsłużyć.
Wyłącznik nadprądowy działa inaczej. To urządzenie, które po przeciążeniu albo zwarciu można zazwyczaj ponownie załączyć, dlatego potocznie bywa nazywane bezpiecznikiem automatycznym. Technicznie to jednak osobna grupa aparatów, a ja zawsze rozdzielam te pojęcia, bo od tego zależy dobór, selektywność i sposób serwisowania instalacji.Najkrócej: bezpiecznik topikowy jest elementem jednorazowym, a wyłącznik nadprądowy wielokrotnego użycia. To rozróżnienie porządkuje cały temat, bo dopiero wtedy da się sensownie porównać wkładki topikowe, aparaty do automatyki i zabezpieczenia stosowane w fotowoltaice.
Najczęściej spotykane typy w instalacjach domowych i przemysłowych
| Typ | Gdzie spotkasz | Co daje | Ograniczenie |
|---|---|---|---|
| Diazed i Neozed | Starsze rozdzielnice, obwody pomocnicze, prostsze instalacje przemysłowe | Prosta, pewna ochrona linii i łatwa identyfikacja zadziałania | Po zadziałaniu trzeba wymienić wkładkę, a nie tylko „włączyć” aparat |
| Wkładki cylindryczne | Automatyka, rozdzielnice modułowe, zasilacze, małe i średnie obwody | Kompaktowy format i szeroki wybór charakterystyk | Wymagają właściwej oprawki i dobrego doboru do obciążenia |
| NH | Główne rozdzielnice, zasilanie kabli, przemysł, większe pola PV | Zakres prądów od 2 do 1250 A i wysoka zdolność wyłączania | Wymiana wymaga doświadczenia, uwagi i odpowiednich narzędzi |
| Małe wkładki elektroniczne | Zasilacze, płytki PCB, urządzenia końcowe | Chronią sam sprzęt przy małych prądach | Nie są zamiennikiem zabezpieczeń całej rozdzielnicy |
| Wyłącznik nadprądowy | Nowoczesne instalacje mieszkaniowe | Po zadziałaniu można go ponownie załączyć | To nie jest wkładka topikowa, choć w mowie potocznej bywa tak nazywany |
W domach najczęściej spotyka się dziś Neozed i wyłączniki nadprądowe, a w większych rozdzielnicach NH. Wkładki cylindryczne mają z kolei sens tam, gdzie liczy się kompaktowy montaż: w automatyce, zasilaczach, rozdzielnicach modułowych i mniejszych sekcjach zabezpieczających. W praktyce widzę też, że format 10x38 mm bardzo często pojawia się tam, gdzie trzeba połączyć mały gabaryt z sensowną zdolnością wyłączania.
Warto pamiętać, że same wymiary nie mówią jeszcze wszystkiego. Dwie wkładki o podobnej obudowie mogą zachowywać się zupełnie inaczej przy przeciążeniu, bo decyduje również charakterystyka czasowo-prądowa, czyli to, jak szybko aparat reaguje na dany poziom nadprądu. Gdy już to rozdzielisz, łatwiej przejść do oznaczeń na wkładkach, bo to właśnie one zdradzają najwięcej o zastosowaniu.
Co oznaczają symbole gG, aM, gPV i podobne
Na obudowie nie szukam wyłącznie amperażu. O wiele ważniejsze bywa oznaczenie charakterystyki, bo to ono mówi, czy wkładka ma chronić linię ogólną, silnik, czy układ fotowoltaiczny. Ten sam prąd znamionowy nie oznacza tego samego zachowania przy zwarciu, a to właśnie w tym miejscu najłatwiej popełnić kosztowny błąd.
| Symbol | Znaczenie w praktyce | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| gG | Ochrona ogólna przed przeciążeniem i zwarciem | Kable, linie zasilające, obwody rezystancyjne | To współczesne oznaczenie klasy, którą dawniej opisywano jako gL |
| aM | Ochrona obwodów z dużym prądem rozruchowym | Silniki, wybrane układy napędowe, transformatory | Nie zastępuje pełnej ochrony przeciążeniowej, więc zwykle współpracuje z innym aparatem |
| gPV | Wkładka do ochrony obwodów fotowoltaicznych DC | Stringi PV, skrzynki łączeniowe, magazyny energii po stronie DC | Musi mieć napięcie pracy dopasowane do systemu, często 1000 V DC albo 1500 V DC |
| uR / aR | Ultraszybka ochrona układów półprzewodnikowych | Falowniki, prostowniki, napędy i układy energoelektroniki | To nie jest zamiennik do zwykłej instalacji mieszkaniowej |
Najbardziej praktyczna różnica między gG a aM jest taka, że pierwszy typ dobrze nadaje się do ochrony linii i większości odbiorników ogólnych, a drugi toleruje prądy rozruchowe, ale nie przejmuje na siebie całej ochrony przed przeciążeniem. W instalacjach PV ta różnica jest jeszcze ważniejsza, bo po stronie DC łatwo pomylić wkładkę „do wszystkiego” z wkładką zaprojektowaną specjalnie do pracy przy niskich prądach zwarciowych. To prowadzi nas prosto do fotowoltaiki.
Bezpieczniki w fotowoltaice i magazynach energii

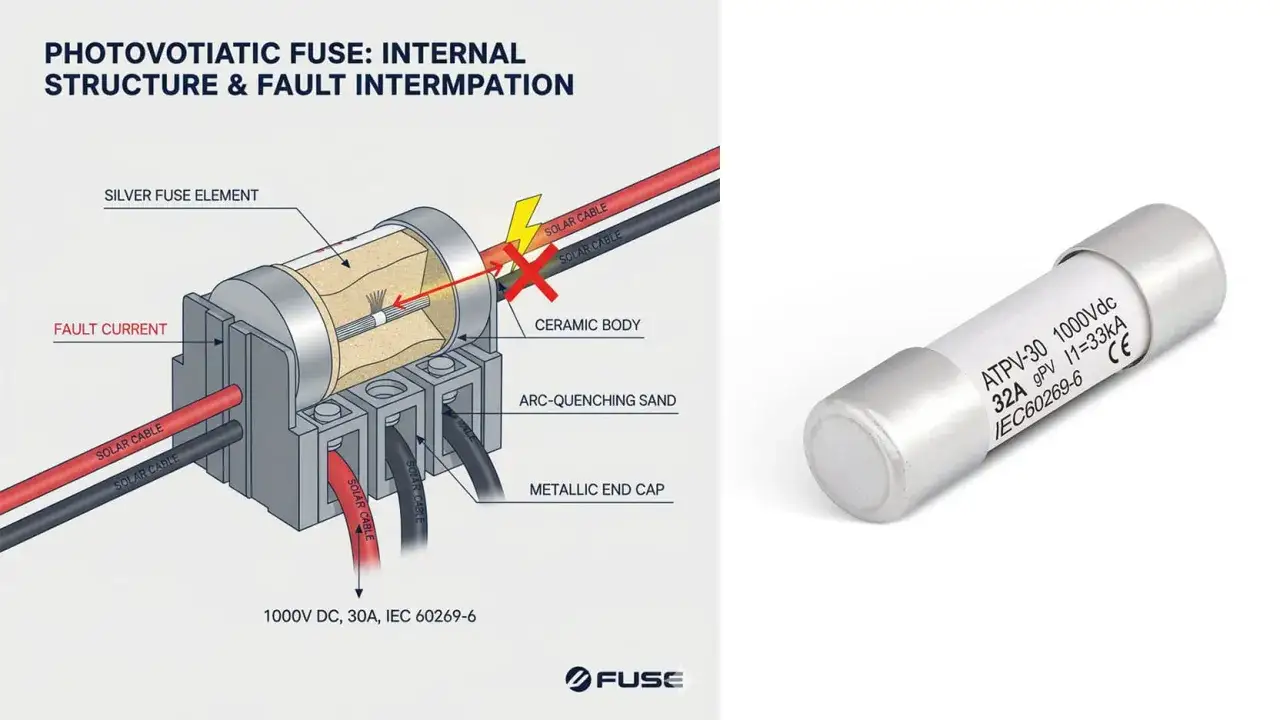

Po stronie fotowoltaicznej nie wystarczy zwykła wkładka „na odpowiedni amperaż”. Układ DC zachowuje się inaczej niż obwód 230 V AC, a łuk elektryczny gaśnie tam trudniej. Dlatego w PV stosuje się wkładki gPV, projektowane do pracy z wysokim napięciem stałym i z charakterystyką odpowiednią dla stringów, skrzynek łączeniowych oraz wybranych układów magazynowania energii.
W praktyce zwracam uwagę na trzy rzeczy: napięcie znamionowe, prąd wsteczny i liczbę równoległych gałęzi. Jeśli instalacja ma kilka stringów połączonych równolegle, wkładka może chronić przed prądem, który popłynąłby z pozostałych gałęzi do uszkodzonego obwodu. Nie każdy układ wymaga identycznego rozwiązania, więc nie zakładam z góry, że „do PV zawsze daje się to samo”. Decyduje projekt, parametry modułów i zalecenia producenta.
- 1000 V DC i 1500 V DC to dziś częste poziomy pracy po stronie PV.

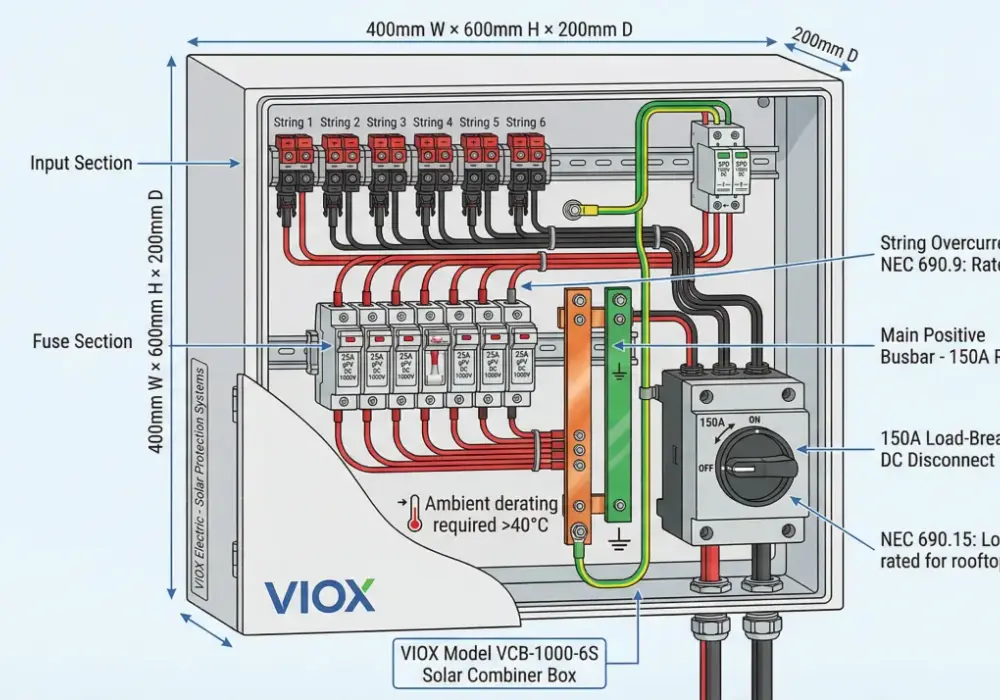

- W mniejszych skrzynkach łączeniowych często spotyka się formaty cylindryczne, a w większych polach zabezpieczeń także NH.
- Na stronie AC falownika zwykle stosuje się inne zabezpieczenie niż po stronie stringów, więc nie wolno mieszać tych dwóch obszarów.
- W magazynach energii trzeba osobno sprawdzić wymagania baterii, falownika i elementów DC, bo te parametry nie są automatycznie takie same.
Jeżeli instalacja jest źle zabezpieczona po stronie DC, skutki są poważniejsze niż zwykłe „wybicie korka”. Dlatego przy PV nie kieruję się tylko ceną ani rozmiarem wkładki, lecz przede wszystkim zgodnością z napięciem systemu i zdolnością do bezpiecznego odłączenia obwodu. Skoro wiemy już, co jest typowe dla PV, pozostaje pytanie, jak dobrać właściwy element do konkretnego obwodu.
Jak dobrać właściwy element do obwodu
Ja zwykle zaczynam od napięcia, potem sprawdzam charakter obciążenia, a dopiero na końcu patrzę na cenę. To prosty porządek, ale oszczędza najwięcej błędów. Jeśli chcesz dobrać zabezpieczenie rozsądnie, przejdź przez te punkty:
- Sprawdź napięcie pracy - osobno dla AC i DC. W obwodzie stałoprądowym zwykła wkładka z obwodu przemiennego może nie wystarczyć.
- Dobierz prąd znamionowy do przewodu i odbiornika. Za niski wywoła niepotrzebne zadziałania, za wysoki osłabi ochronę kabla.
- Oceń charakter obciążenia. Silnik, grzałka, falownik i string PV zachowują się inaczej przy rozruchu i zwarciu.
- Sprawdź zdolność wyłączania. Musi być większa niż spodziewany prąd zwarciowy w miejscu montażu.
- Zweryfikuj oprawkę i normę. Nawet dobry wkład nie zadziała pewnie w niepasującej podstawie.
| Co sprawdzam | Dlaczego to ważne |
|---|---|
| Napięcie AC/DC i maksymalną wartość układu | W DC łuk elektryczny gaśnie trudniej, więc przypadkowy zamiennik może nie odłączyć obwodu bezpiecznie |
| Prąd znamionowy i przekrój przewodu | Za mały prąd powoduje częste zadziałania, za duży osłabia ochronę kabla |
| Charakter obciążenia | Silnik, falownik, grzałka i string PV potrzebują innej charakterystyki czasowo-prądowej |
| Zdolność wyłączania | Musi pokrywać spodziewany poziom zwarcia w miejscu montażu |
| Podstawa i zgodność norm | Bez właściwej oprawki wkładka nie zapewni pewnego kontaktu ani bezpieczeństwa |
W praktyce największą różnicę robi nie sam wybór typu, tylko to, czy dobrze odczyta się parametry całego układu. Gdy ktoś przeskakuje ten etap, najczęściej kończy się to niepotrzebnymi wyzwoleniami albo, gorzej, zbyt słabą ochroną przewodów. Najwięcej problemów pojawia się jednak nie przy obliczeniach, tylko przy samej wymianie i interpretacji oznaczeń.
Jak czytać oznaczenia i uniknąć kosztownej pomyłki
Na wkładce warto umieć odczytać trzy rzeczy: prąd znamionowy, napięcie pracy i charakterystykę. Jeśli widzisz na przykład 63 A, 500 V i gG, oznacza to wkładkę do pracy ogólnej, o prądzie znamionowym 63 A i napięciu pracy do 500 V AC. Sam zapis 10x38 mówi natomiast o wymiarze, a nie o amperażu.
- 10x38 to format obudowy, nie „mocniejszy” bezpiecznik.
- 50 kA oznacza zdolność wyłączania, czyli poziom zwarcia, przy którym wkładka nadal ma bezpiecznie przerwać obwód.
- gPV nie jest zamiennikiem gG, jeśli obwód nie jest instalacją fotowoltaiczną DC.
- Większy amperaż nie oznacza lepszej ochrony, tylko wyższą tolerancję na prąd.
Najczęstsze błędy są przewidywalne: ktoś zamienia 10 A na 16 A „na wszelki wypadek”, miesza gG z aM, wkłada element bez właściwego napięcia DC albo montuje wkładkę w nadpalonej podstawie, która już dawno powinna zostać wymieniona. Ja traktuję to prosto: jeśli widać przebarwienia, luz na zaciskach albo stopione tworzywo, sama wymiana wkładki nie załatwia sprawy.
W instalacji elektrycznej i PV nie chodzi o samą nazwę aparatu, tylko o zgodność z napięciem, prądem i charakterem obciążenia. Gdy te trzy parametry są dobrane poprawnie, ochrona działa przewidywalnie; gdy są dobrane „na oko”, nawet nowy element daje tylko pozór bezpieczeństwa.
