Różnicówka ma chronić ludzi, ale działa poprawnie tylko wtedy, gdy jest dobrana i wpięta we właściwe miejsce w rozdzielnicy. W tym tekście pokazuję, jak czytać schemat podłączenia różnicówki w instalacji jednofazowej i trójfazowej, czym różni się ona od bezpiecznika nadprądowego oraz na co uważać przy przewodzie neutralnym, układzie PEN i obwodach z fotowoltaiką. To praktyczny przewodnik dla osób, które chcą rozumieć instalację, a nie tylko patrzeć na opis zacisków.
Najważniejsze zasady poprawnego podłączenia różnicówki
- Różnicówka nie zastępuje bezpiecznika nadprądowego, bo chroni przed upływem prądu, a nie przed zwarciem i przeciążeniem.
- W obwodzie chronionym przez RCD przez urządzenie muszą przechodzić przewody robocze L i N, a przewód ochronny PE omija je całkowicie.
- W instalacji jednofazowej neutralny przewód po RCD musi trafić na oddzielną listwę N przypisaną tylko do tego urządzenia.
- W instalacji trójfazowej przez 4-polową różnicówkę przechodzą L1, L2, L3 i N, a nie tylko same fazy.
- W nowych instalacjach domowych najczęściej sprawdza się typ A i czułość 30 mA, a przy fotowoltaice lub elektronice mocy czasem potrzebny jest typ B.
- Po montażu trzeba wykonać test przyciskiem i regularnie go powtarzać, zwykle raz w miesiącu, jeśli lokalne przepisy nie mówią inaczej.
Różnicówka nie zastępuje bezpiecznika
Ja zawsze zaczynam od tego rozróżnienia, bo tu najłatwiej o kosztowny błąd. Wyłącznik różnicowoprądowy reaguje na różnicę prądu między przewodem fazowym a neutralnym, czyli na upływ do ziemi lub uszkodzenie izolacji. Wyłącznik nadprądowy albo bezpiecznik topikowy chroni przed przeciążeniem i zwarciem. To dwa różne zadania, które w rozdzielnicy zwykle muszą działać razem.
| Element | Co chroni | Jak reaguje na awarię | Gdzie stosuję go najczęściej |
|---|---|---|---|
| RCD, czyli różnicówka | Przed porażeniem i skutkami upływu prądu | Wyłącza obwód, gdy prąd „ucieka” inną drogą niż powrót N | Łazienki, gniazda, obwody zewnętrzne, kuchnia, instalacje z elektroniką |
| MCB, czyli bezpiecznik nadprądowy | Przed przeciążeniem i zwarciem | Odłącza zasilanie, gdy prąd jest za duży | Każdy obwód końcowy w domu i firmie |
| RCBO | Przed upływem, przeciążeniem i zwarciem | Łączy funkcję RCD i MCB w jednym aparacie | Gdy chcę osobną ochronę dla jednego obwodu |
W praktyce oznacza to jedno: jeśli ktoś pyta mnie, jak podłączyć różnicówkę, to ja od razu pytam też, jak zabezpieczony jest ten sam obwód od strony nadprądowej. Bez tej odpowiedzi schemat jest niepełny. Kiedy to już jest jasne, można przejść do najprostszego układu, czyli instalacji jednofazowej.

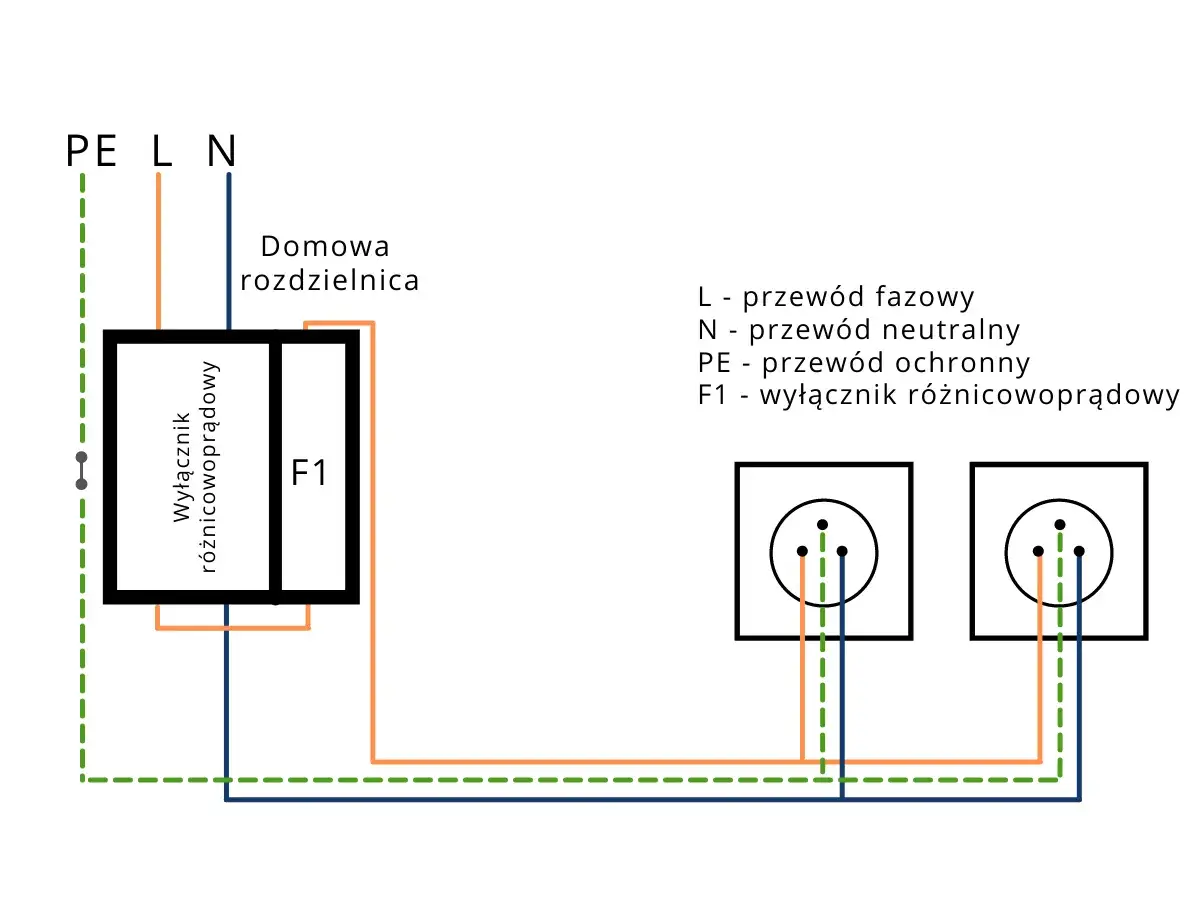

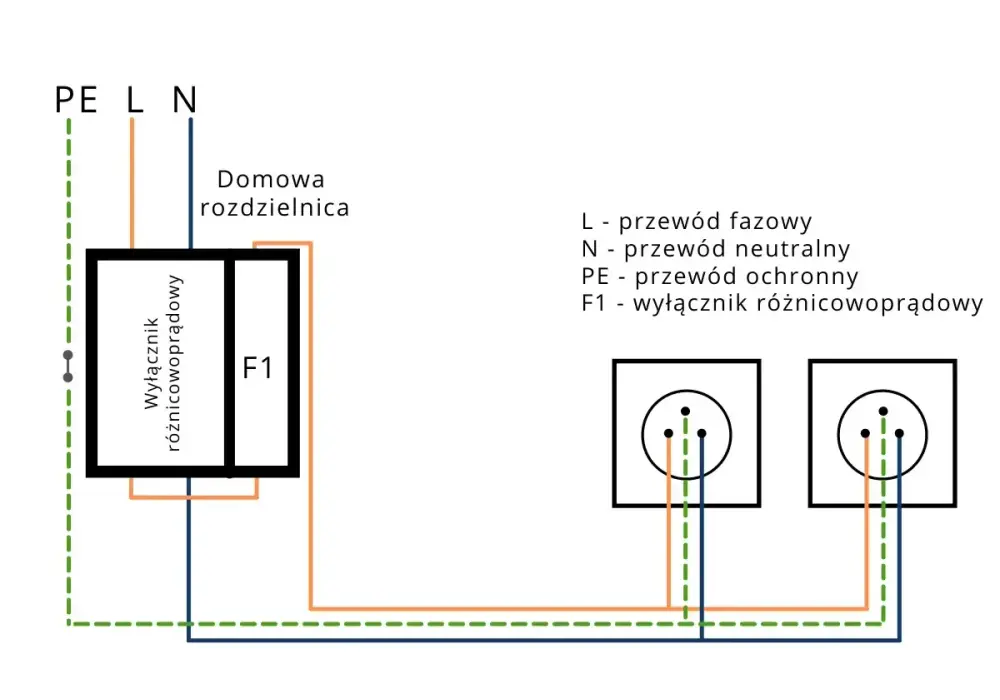

Schemat podłączenia w instalacji jednofazowej
W jednofazowej rozdzielnicy zasada jest prosta, ale trzeba ją trzymać bez wyjątków: faza L i neutralny N przechodzą przez różnicówkę, a przewód ochronny PE omija ją całkowicie. Jeśli przewód ochronny trafiłby przez RCD, urządzenie nie zadziałałoby tak, jak powinno. To właśnie PE prowadzi do szyny ochronnej, a nie do zacisków różnicówki.
| Przewód | Gdzie trafia | Dlaczego to ważne |
|---|---|---|
| L | Na wejście RCD, a dalej do zabezpieczenia obwodu | To przewód roboczy, który musi być objęty pomiarem różnicowym |
| N | Na wejście RCD i potem na osobną listwę N za tą różnicówką | Neutralny musi wrócić tą samą drogą, inaczej RCD wyzwoli się bez powodu |
| PE | Na szynę PE, poza RCD | Przewód ochronny nie bierze udziału w pracy różnicówki |
W starszych instalacjach spotykam jeszcze układ TN-C, gdzie występuje przewód PEN. Tego przewodu nie prowadzi się przez różnicówkę „wprost”. Najpierw wykonuje się rozdział PEN na PE i N w głównym punkcie rozdziału, a dopiero potem L i N prowadzi się przez RCD. To detal, który decyduje o tym, czy cała ochrona ma sens.
Ja zwracam też uwagę na kierunek zasilania. W wielu modelach wejście i wyjście są oznaczone wprost, a część producentów dopuszcza zasilanie od góry lub od dołu, ale nie zakładam tego z góry. Trzymam się oznaczeń na aparacie i instrukcji producenta, bo to one są tu ważniejsze niż przyzwyczajenie z innej marki. Gdy jednofazowy układ jest już jasny, przechodzę do wersji trójfazowej, bo tam najczęściej pojawiają się pomyłki z neutralnym przewodem.
Jak wygląda podłączenie w instalacji trójfazowej
W instalacji 3-fazowej różnicówka jest zwykle czterobiegunowa i obejmuje L1, L2, L3 oraz N. To znaczy, że wszystkie przewody robocze z chronionego obwodu muszą przechodzić przez jeden aparat. PE nadal pozostaje poza nim. Jeśli choć jeden neutralny wraca inną drogą, RCD potraktuje to jak upływ i zacznie wyłączać obwód bez realnej awarii.
| Cecha | Instalacja jednofazowa | Instalacja trójfazowa |
|---|---|---|
| Liczba biegunów RCD | Najczęściej 2P | Najczęściej 4P |
| Przewody przez RCD | L i N | L1, L2, L3 i N |
| Najczęstszy błąd | Neutralny na złej listwie | Mieszanie neutralnych z różnych obwodów |
| Kiedy szczególnie uważać | Gdy obok działa kilka osobnych RCD | Gdy rozdzielnica zasila większy dom, warsztat albo pompę ciepła |
W trójfazie najbardziej zdradliwe jest właśnie mieszanie torów N. Ja traktuję każdy RCD jak osobną „strefę” i każdemu przypisuję własną listwę neutralną. To pozwala uniknąć sytuacji, w której jedna drobna usterka wyłącza pół rozdzielnicy. Jeżeli instalacja jest większa, warto pomyśleć o selektywności, bo wtedy awaria w jednym obwodzie nie rozwala pracy całego domu albo firmy.
To prowadzi do kolejnego pytania, które pojawia się jeszcze przed montażem: jaki typ i czułość wybrać, żeby różnicówka nie była ani zbyt słaba, ani przewrażliwiona.
Jak dobrać typ, czułość i liczbę biegunów
Według ABB 30 mA to preferowana wartość dla dodatkowej ochrony przeciwporażeniowej. W praktyce ten poziom spotykam najczęściej w obwodach domowych, łazienkach, na zewnątrz i w miejscach, gdzie ryzyko kontaktu z wilgocią jest większe. Wyższe progi, takie jak 100 mA czy 300 mA, stosuje się raczej do ochrony przeciwpożarowej, selektywności albo ochrony głównej wybranych części instalacji.
| Typ | Co wykrywa | Gdzie ma sens | Moja praktyczna uwaga |
|---|---|---|---|
| AC | Sinusoidalny prąd różnicowy | Proste, starsze obwody | W nowych instalacjach z elektroniką zwykle wybieram coś lepszego |
| A | Prąd AC i pulsujący DC | Większość domów i mieszkań | To najrozsądniejszy wybór dla wielu współczesnych obwodów |
| F | Prądy bardziej złożone, typowe dla wybranych urządzeń jednofazowych | Wybrane pompy, klimatyzacja, elektronika mocy | Wybór zależy od producenta odbiornika |
| B | Także składową DC i wyższe harmoniczne | Fotowoltaika, falowniki, ładowarki EV, przekształtniki | Droższy, ale czasem konieczny |
Jeśli mam uprościć temat do praktyki, to robię to tak: typ A dla standardowych obwodów domowych, typ B tam, gdzie pojawia się DC lub falownik, a typ AC tylko wtedy, gdy naprawdę pasuje do konkretnego urządzenia i dokumentacji. W obwodach wspólnych zwracam też uwagę na selektywność, bo oznaczenie typu S lub opóźnienie czasowe potrafi uratować instalację przed niepotrzebnym wyzwalaniem. Z tego miejsca już tylko krok do błędów, które w praktyce widzę najczęściej.
Najczęstsze błędy, które powodują wyzwalanie albo brak ochrony
W rozdzielnicy najwięcej problemów robią nie same urządzenia, tylko przewody i ich логika prowadzenia. Ja najczęściej widzę takie błędy:
- Neutralny z obwodu chronionego trafia na niewłaściwą listwę i RCD wyzwala się bez realnej awarii.
- PE jest połączony z N za różnicówką, co psuje zasadę działania całego układu.
- Neutralne z kilku RCD są wymieszane, więc jedna usterka uruchamia kilka aparatów naraz.
- PEN został potraktowany jak zwykły N, mimo że instalacja wymaga wcześniejszego rozdziału na PE i N.
- Wybrano zły typ RCD, na przykład prosty typ AC do obwodu z elektroniką, falownikiem albo ładowarką.
- RCD nie współpracuje z resztą zabezpieczeń, bo nie dobrano poprawnie prądu znamionowego albo selektywności.
Jeżeli różnicówka wybija po podłączeniu nowego obwodu, nie szukam winy wyłącznie w samym aparacie. Najpierw sprawdzam neutralny, potem separację PE i N, a dopiero na końcu sam sprzęt. To oszczędza czas, bo w praktyce większość „wadliwych różnicówek” okazuje się błędem w okablowaniu albo w doborze typu. Zresztą przy fotowoltaice ten problem robi się jeszcze bardziej widoczny.
Różnicówka przy fotowoltaice i falowniku
W instalacjach PV nie polegam na jednym uniwersalnym schemacie. Tu znaczenie ma konstrukcja falownika i to, czy między stroną AC i DC istnieje proste oddzielenie. ABB wskazuje, że w układach PV bez takiego oddzielenia na stronie AC może być potrzebny RCD typu B, bo zwykły typ A lub AC nie musi wykryć wszystkich składowych prądu upływu. Jeśli natomiast falownik z założenia nie może podawać składowej DC do instalacji, typ B nie zawsze jest obowiązkowy, ale nadal trzeba trzymać się dokumentacji producenta.
Ja w projektach związanych z fotowoltaiką patrzę na trzy rzeczy:
- czy falownik ma wbudowany nadzór prądu upływu DC,
- czy w układzie są jeszcze inne źródła elektroniki mocy, na przykład magazyn energii albo ładowarka EV,
- czy zabezpieczenia przed i za falownikiem są skoordynowane, żeby awaria jednego obwodu nie wyłączała całej instalacji.
To ważne również dlatego, że w systemach PV i EV klasyczne podejście „dajmy zwykłą różnicówkę i będzie dobrze” po prostu się nie sprawdza. Tu trzeba czytać schemat falownika, a nie zgadywać. Jeśli instalacja ma pracować stabilnie przez lata, dobór typu RCD jest równie ważny jak sam montaż. Po takim doborze zostaje jeszcze jedna rzecz, którą wielu pomija, a ja uważam za obowiązkową: test i kontrola po uruchomieniu.
Co sprawdzam, zanim uznam rozdzielnicę za gotową
Po montażu nie kończę pracy na samym dokręceniu zacisków. Ja sprawdzam trzy rzeczy: czy przycisk test działa, czy neutralne są przypisane do właściwej listwy i czy zabezpieczenia nadprądowe oraz różnicowe rzeczywiście współpracują tak, jak powinny. Jeśli test nie wyzwala urządzenia, instalacja nie jest gotowa do normalnej eksploatacji.
- Wciskam przycisk testowy i potwierdzam zadziałanie.
- Sprawdzam, czy żaden neutralny nie wraca „na skróty” inną listwą.
- Weryfikuję opisy obwodów, żeby po latach było wiadomo, co chroni które urządzenie.
- W instalacjach z elektroniką i PV wykonuję kontrolę po uruchomieniu pod obciążeniem, bo dopiero wtedy wychodzą niektóre błędy selektywności.
- Jeśli lokalne przepisy nie mówią inaczej, test przyciskiem powtarzam raz w miesiącu.
Schneider Electric podaje, że taki test powinien być regularny, a w trudniejszych warunkach nawet częstszy. I ja się z tym zgadzam, bo różnicówka bez okresowej próby jest tylko elementem na szynie DIN, a nie realną ochroną. Dobrze dobrany i poprawnie wpięty aparat nie zwalnia z myślenia o całej instalacji, ale daje spokój, że przy uszkodzeniu izolacji zadziała tak, jak trzeba. Jeśli masz zapamiętać tylko jedną rzecz, niech będzie taka: najważniejsza jest zgodność schematu z układem przewodów, a nie sam wygląd rozdzielnicy.
