Napięcie elektryczne decyduje o tym, czy prąd w ogóle popłynie i jak mocno zadziała na odbiornik. W praktyce to właśnie ono odróżnia prosty układ 5 V od domowej instalacji 230 V albo stringu fotowoltaicznego, w którym wartości robią się już znacznie poważniejsze. Ten tekst porządkuje najważniejsze zależności, wyjaśnia wzór na napięcie i pokazuje, kiedy użyć konkretnego równania.
Najważniejsze liczby i zależności w jednym miejscu
- Napięcie opisuje energię przypadającą na ładunek, a jego jednostką jest wolt (V).
- Najprostsza zależność to U = W / q, a w prostych obwodach często używa się U = I × R.
- Do obliczeń przydaje się też U = P / I, gdy znasz moc i natężenie.
- W polskiej sieci domowej standardem jest 230 V, ale w fotowoltaice po stronie DC napięcie bywa dużo wyższe.
- Najczęstszy błąd to mylenie napięcia z natężeniem albo podstawianie danych w złych jednostkach.
Czym właściwie jest napięcie i dlaczego w ogóle się je liczy
Napięcie to różnica potencjałów między dwoma punktami obwodu. Mówiąc prościej, to ilość energii przypadająca na jednostkę ładunku, dlatego 1 V można zapisać jako 1 J/C. Ja zwykle tłumaczę to bez zbędnej teorii: napięcie mówi, jak duży „impuls energetyczny” dostaje ładunek, a natężenie mówi, ile tego ładunku płynie w czasie. To rozróżnienie od razu porządkuje wiele późniejszych obliczeń, zwłaszcza gdy w grę wchodzi zasilacz, akumulator albo instalacja PV.
Do pomiaru używa się woltomierza lub multimetru ustawionego na pomiar napięcia, a sam wynik zawsze odnosi się do dwóch punktów. To ważne, bo bez wskazania punktów pomiar traci sens. W praktyce napięcie nie jest też wartością „oderwaną” od reszty układu: w gniazdku mamy zwykle 230 V prądu przemiennego, a w układach stałoprądowych, na przykład w elektronice czy fotowoltaice, wartości mogą wyglądać zupełnie inaczej. Gdy już to widać, łatwiej wybrać równanie do konkretnego obliczenia.
Najprostszy wzór i kiedy sięgać po inne zależności

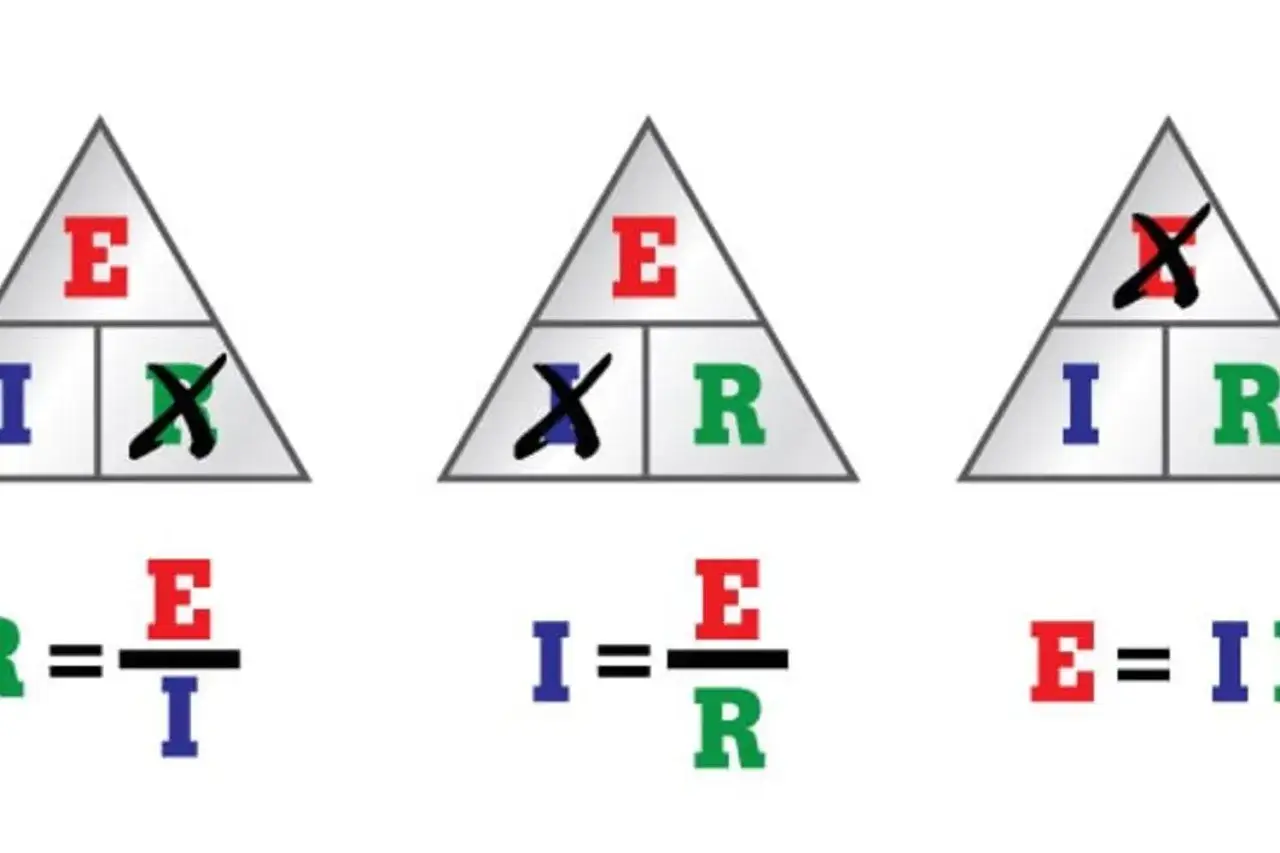

Najczęściej nie ma jednego uniwersalnego równania, tylko kilka zależności opisujących napięcie w różnych sytuacjach. Jeśli znam energię i ładunek, używam U = W / q. Jeśli znam natężenie i opór, wygodne jest U = I × R. Gdy w grę wchodzi moc i prąd, przydaje się U = P / I. To nie są konkurencyjne wzory, tylko narzędzia do innych danych wejściowych.
| Wzór | Co oznacza | Kiedy go używam | Przykład |
|---|---|---|---|
| U = W / q | U to napięcie, W to praca lub energia, q to ładunek | Gdy liczę napięcie z energii przekazanej ładunkowi | 18 J / 3 C = 6 V |
| U = I × R | I to natężenie, R to opór | Gdy znam prąd i rezystancję w prostym obwodzie | 2 A × 10 Ω = 20 V |
| U = P / I | P to moc, I to natężenie | Gdy na tabliczce znamionowej mam moc i prąd | 120 W / 10 A = 12 V |
| U = ε - I × Rw | ε to siła elektromotoryczna, Rw to opór wewnętrzny źródła | Gdy liczę napięcie na zaciskach baterii lub zasilacza pod obciążeniem | U spada, gdy rośnie obciążenie |
W praktyce patrzę przede wszystkim na to, jakie dane mam pod ręką. Jeśli w obwodzie jest zwykły rezystor, prawo Ohma zwykle wystarcza. Jeśli pracuję z baterią, zasilaczem albo panelem, muszę już myśleć o źródle, obciążeniu i tym, że napięcie nie jest wartością stałą „na papierze”. To właśnie ten moment najczęściej rozdziela szybkie obliczenie od zbyt optymistycznego założenia. Żeby to dobrze wykorzystać, zobaczmy dwa proste rachunki krok po kroku.
Jak policzyć napięcie krok po kroku
Najpewniejsza metoda jest prosta: najpierw rozpoznaj dane, potem dobierz wzór, a dopiero na końcu podstaw liczby. Ja zawsze sprawdzam też jednostki, bo większość błędów nie wynika z fizyki, tylko z pośpiechu. Kilka minut matematyki oszczędza potem godzinę szukania odpowiedzi na pytanie, dlaczego wynik się nie zgadza.
- Zapisz znane wielkości - na przykład prąd, opór, moc albo ładunek.
- Sprawdź jednostki - amper, om, dżul i kulomb muszą być zapisane poprawnie.
- Wybierz równanie - dopasowane do danych, które masz, a nie do tego, które akurat pamiętasz.
- Podstaw wartości i policz wynik.
- Oceń sens wyniku - 5 V w ładowarce USB ma sens, ale 5 V w obwodzie 230 V od razu powinno zapalić czerwoną lampkę.
Przykład pierwszy: rezystor ma 10 Ω, a płynie przez niego prąd 2 A. Z prawa Ohma wychodzi U = 2 A × 10 Ω = 20 V. Taki rachunek dobrze pokazuje, jak napięcie rośnie wraz z oporem albo natężeniem. Przykład drugi: ładunek 3 C otrzymał 18 J energii, więc U = 18 J / 3 C = 6 V. Tu widać definicyjną stronę napięcia: liczymy energię przypadającą na jednostkę ładunku.
Najlepszy test poprawności jest prosty: jeśli wynik wygląda absurdalnie, zwykle problem leży w jednostkach albo w źle dobranym wzorze. To dobry moment, żeby przejść od czystych rachunków do sytuacji z życia, bo tam napięcie przestaje być szkolnym symbolem, a zaczyna decydować o bezpieczeństwie i doborze sprzętu.
Napięcie w domu i w fotowoltaice nie zachowuje się tak samo
W polskiej instalacji domowej standardem jest 230 V AC, czyli napięcie przemienne o częstotliwości 50 Hz. Warto pamiętać, że to wartość skuteczna, a więc porównawcza, a nie chwilowe maksimum przebiegu. Dla użytkownika to codzienność: gniazdko, czajnik, zasilacz laptopa. W fotowoltaice sytuacja wygląda inaczej, bo panele wytwarzają prąd stały, a napięcie zależy od liczby modułów w stringu, temperatury i obciążenia falownika. To dlatego ten sam zestaw paneli w różnych warunkach może pokazywać różne wartości.W praktyce spotyka się dwa ważne pojęcia: Voc, czyli napięcie obwodu otwartego, oraz Vmp, czyli napięcie pracy w punkcie maksymalnej mocy. Voc mówi, co dzieje się bez obciążenia, a Vmp pokazuje, przy jakim napięciu instalacja faktycznie pracuje najefektywniej. W projektowaniu systemu PV to rozróżnienie ma znaczenie większe, niż wielu początkujących zakłada, bo od niego zależy zgodność z falownikiem i margines bezpieczeństwa.
Ja zwracam na to szczególną uwagę przy stringach połączonych szeregowo, bo wtedy napięcia się sumują. Właśnie dlatego w instalacjach fotowoltaicznych po stronie DC można spotkać wartości sięgające kilkuset woltów, a przy pracach serwisowych trzeba traktować ten obszar dużo poważniej niż zwykłe 230 V w gniazdku. Następna sekcja pokazuje, gdzie najczęściej pojawia się błąd i jak go uniknąć.
Najczęstsze błędy przy liczeniu napięcia
W obliczeniach napięcia powtarzają się trzy pomyłki. Nie są spektakularne, ale potrafią całkowicie zmienić wynik. W praktyce widzę je częściej niż błędy rachunkowe, bo wynik zły „logicznie” zwykle bierze się z niewłaściwej interpretacji obwodu.
Mylenie napięcia z natężeniem
Napięcie to nie to samo co prąd. To brzmi banalnie, ale właśnie na tym etapie wiele osób zaczyna liczyć nie to, co trzeba. Napięcie opisuje różnicę potencjałów, a natężenie mówi, ile ładunku przepływa. Jeśli ktoś podstawia ampery zamiast woltów albo odwrotnie, cała dalsza kalkulacja traci sens. Przy doborze urządzenia patrzę więc najpierw na oznaczenie V, a dopiero potem na A.
Używanie wzoru, który nie pasuje do danych
Prawo Ohma działa świetnie dla prostych, omowych odbiorników, takich jak rezystor czy grzałka, ale nie każdy element zachowuje się tak samo. Diody, LED-y, akumulatory i panele fotowoltaiczne mają własne charakterystyki. Jeśli ktoś próbuje na siłę liczyć wszystko jednym równaniem, szybko dostaje wynik, który wygląda elegancko, ale niewiele mówi o rzeczywistym układzie. Ja wolę zatrzymać się na chwilę i zapytać: czy mój układ jest liniowy, czy już wymaga bardziej technicznego podejścia?
Przeczytaj również: Ile zarabia elektryk w Niemczech? Zaskakujące różnice w pensjach
Ignorowanie sposobu połączenia elementów
To szczególnie ważne w PV i w klasycznych obwodach z kilkoma odbiornikami. Przy połączeniu szeregowym napięcia się sumują, a przy równoległym napięcie pozostaje takie samo, zmienia się za to rozkład prądów. Ten detal potrafi całkowicie zmienić wynik. Właśnie dlatego dwa identyczne panele połączone inaczej mogą dać zupełnie inne parametry pracy. Jeśli nie rozróżniasz sposobu połączenia, nawet poprawny wzór może prowadzić do złego wniosku.
Gdy te trzy pułapki są już nazwane, łatwiej przejść od samego liczenia do praktyki: doboru sprzętu, odczytu tabliczek znamionowych i oceny, czy obliczenie pasuje do konkretnego urządzenia.
Co sprawdzam przy doborze sprzętu na podstawie napięcia
Przy doborze sprzętu nie patrzę na napięcie w oderwaniu. Sprawdzam trzy rzeczy: wartość znamionową, zakres pracy i to, czy układ pracuje na prądzie stałym czy przemiennym. Dzięki temu 12 V z akumulatora nie trafia do urządzenia, które oczekuje stabilnych 5 V, a string PV nie zostaje podpięty do falownika poza jego zakresem wejściowym.
- Na tabliczce znamionowej szukaj napięcia nominalnego, a nie tylko mocy.
- Porównuj napięcie robocze, nie wyłącznie wartość maksymalną bez obciążenia.
- W instalacjach PV sprawdzaj napięcie przy niskiej temperaturze, bo wtedy potrafi ono wzrosnąć.
- Jeśli wynik obliczeń i dane producenta się rozchodzą, traktuj to jako sygnał do ponownego sprawdzenia układu.
Tak rozumiane napięcie przestaje być abstrakcyjnym symbolem z lekcji fizyki i staje się praktycznym parametrem, który pomaga bezpiecznie dobrać urządzenie, ocenić obwód i uniknąć kosztownych pomyłek. W elektronice, domu i fotowoltaice najlepiej działa ten sam nawyk: najpierw sprawdzam, co naprawdę mierzę, a dopiero potem podstawiam liczby do równania.
