Kolory faz w instalacji to nie detal estetyczny, lecz prosty system, który pomaga odróżnić żyły robocze od neutralnej i ochronnej. W tym tekście pokazuję, jakie barwy obowiązują dziś w Polsce, jak czytać oznaczenia L1-L3, kiedy kolor przestaje być wiarygodny oraz co to oznacza przy modernizacji domu, rozdzielnicy i instalacji fotowoltaicznej. Dorzucam też praktyczne wskazówki, dzięki którym łatwiej uniknąć kosztownej pomyłki przy podłączaniu przewodów.
Najważniejsze zasady, które warto zapamiętać od razu
- Brązowy, czarny i szary to standardowe barwy żył fazowych w nowych instalacjach.
- Niebieski oznacza przewód neutralny N, a żółto-zielony przewód ochronny PE.
- W układzie trójfazowym L1, L2 i L3 mają przypisane konkretne kolory, ale sama barwa nie zastępuje pomiaru.
- W starszych instalacjach można spotkać niestandardowe kolory, dlatego kolor traktuję jako wskazówkę, nie dowód.
- Przy fotowoltaice, pompach ciepła i innych mocnych odbiornikach poprawne opisanie przewodów oszczędza czas i zmniejsza ryzyko błędu.

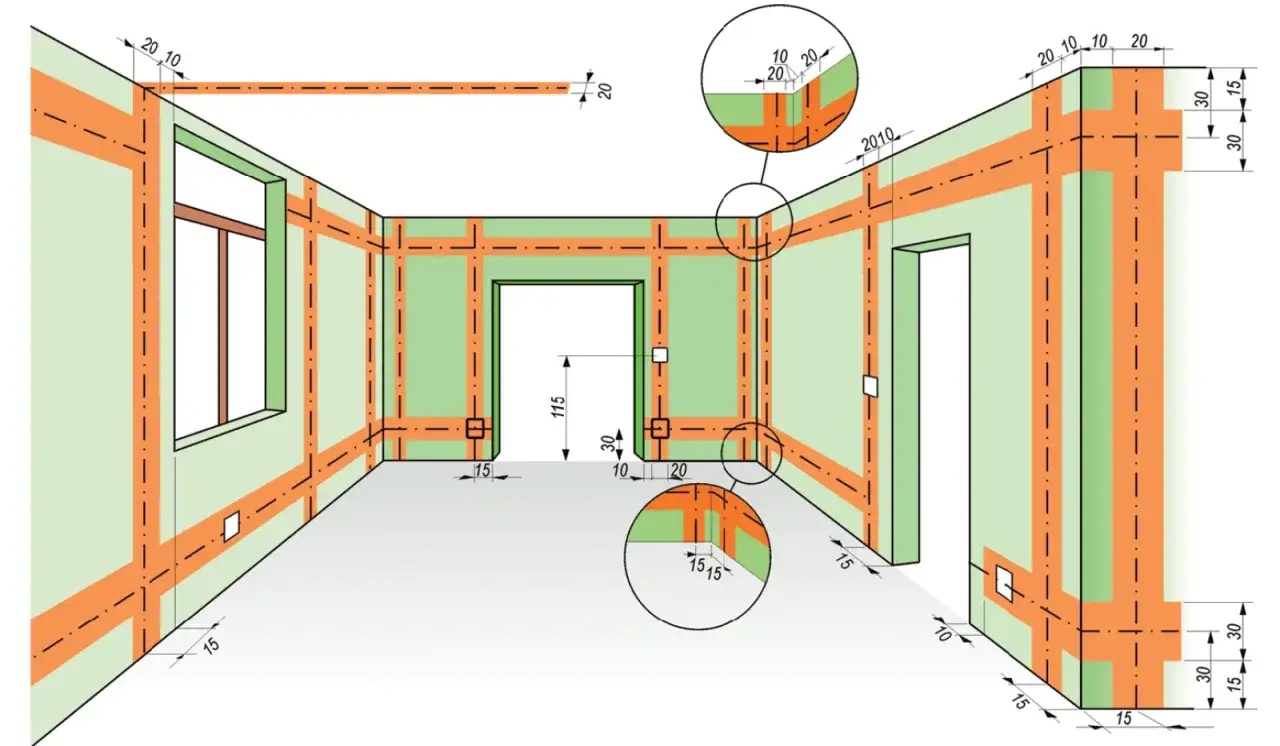

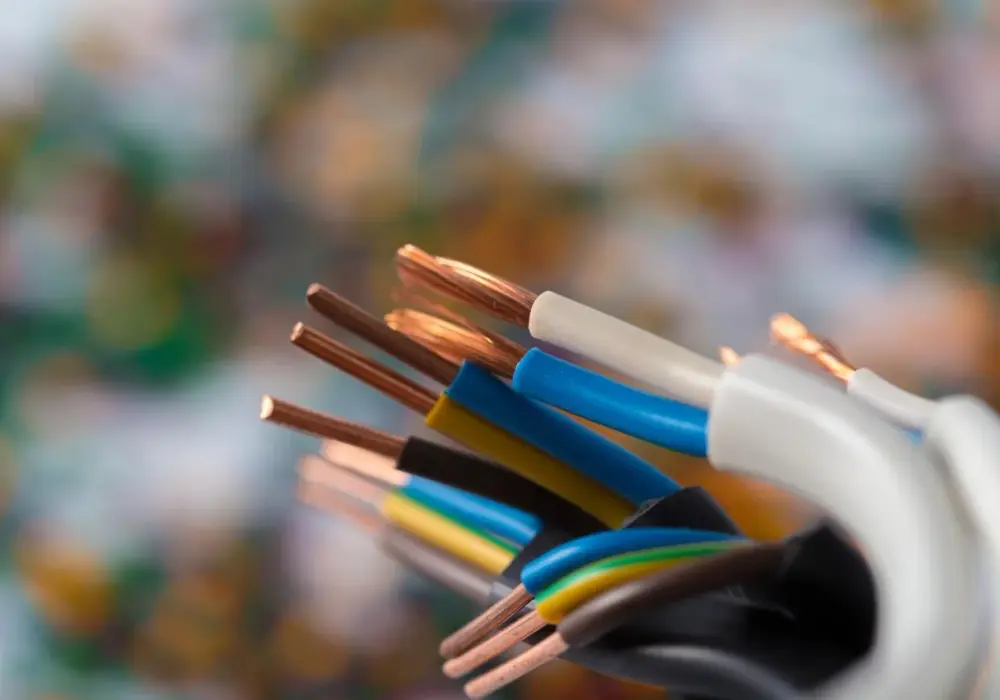

Jakie kolory mają przewody fazowe w Polsce
W polskich instalacjach punkt odniesienia jest dziś dość jasny: identyfikacja żył opiera się na normach, które porządkują zarówno barwy przewodów, jak i oznaczenia na zaciskach. W praktyce oznacza to, że przewody fazowe mają kolory brązowy, czarny i szary, a barwy niebieska oraz żółto-zielona są zarezerwowane dla innych funkcji. To ważne, bo właśnie te dwa kolory najczęściej bywają mylone przez osoby, które patrzą tylko na izolację, a nie na cały układ instalacji.
Ja zawsze zaczynam od prostego rozróżnienia: faza to przewód roboczy, neutralny odprowadza prąd w obwodzie, a ochronny ma zadanie bezpieczeństwa. Jeśli już na tym poziomie pojawia się chaos, później trudno uniknąć błędów przy gniazdach, rozdzielnicy czy sprzętach o większej mocy. Poniżej zestawiam to w najbardziej użytecznej formie.
| Oznaczenie | Kolor | Rola w instalacji | Praktyczna uwaga |
|---|---|---|---|
| L1 | Brązowy | Pierwsza faza | Najczęściej spotykana w nowych obwodach jednofazowych i trójfazowych. |
| L2 | Czarny | Druga faza | Ważna przy równomiernym rozkładaniu obciążenia między fazami. |
| L3 | Szary | Trzecia faza | Pomaga zachować czytelność w układach 400 V. |
| N | Niebieski | Przewód neutralny | Nie używa się go jako fazy. |
| PE | Żółto-zielony | Przewód ochronny | To przewód bezpieczeństwa, nie roboczy. |
| PEN | Żółto-zielony z niebieskimi końcówkami | Połączenie ochronno-neutralne | Spotykane głównie w określonych układach i starszych rozwiązaniach. |
W instalacji jednofazowej żyła fazowa może mieć barwę brązową, czarną albo szarą, ale w praktyce najczęściej spotyka się brąz. Gdy mowa o trzech fazach, najwygodniej zapamiętać prosty porządek: L1 brązowy, L2 czarny, L3 szary. To prowadzi do kolejnego pytania, czyli dlaczego te trzy żyły w ogóle trzeba odróżniać od siebie, skoro każda z nich „jest fazą”.
Jak odróżnić L1, L2 i L3 w instalacji trójfazowej
Trójfazowa instalacja elektryczna nie działa tak, że trzy przewody robią dokładnie to samo w tym samym momencie. Fazy są przesunięte względem siebie w czasie, a między nimi pojawia się napięcie 400 V, podczas gdy między fazą a przewodem neutralnym zwykle mamy 230 V. Właśnie dlatego porządek L1, L2 i L3 ma znaczenie nie tylko na schemacie, ale też przy rozkładaniu obciążenia w rozdzielnicy.
W praktyce największą korzyść daje tu równomierne obciążenie. Jeśli wszystkie większe odbiorniki spadną na jedną fazę, łatwiej o przeciążenie, wybijanie zabezpieczeń i trudniejszą diagnostykę. W domach z płytą indukcyjną, pompą ciepła, klimatyzacją czy ładowarką auta elektrycznego taka nierównowaga szybko wychodzi na wierzch. Ja patrzę na to tak: kolor pomaga w pierwszym rozpoznaniu, ale poprawna kolejność faz porządkuje całą pracę instalacji.
- L1 zwykle oznaczam jako punkt wyjścia przy opisywaniu obwodu.
- L2 pomaga rozdzielić odbiory o większej mocy między różne tory zasilania.
- L3 domyka układ i ułatwia czytanie schematu serwisowego.
- W praktyce liczy się nie tylko kolor, ale też oznaczenie na przewodzie, zacisku i w dokumentacji.
Jeśli ktoś myli fazy między sobą, zwykle nie kończy się to od razu awarią, ale później pojawiają się problemy z serwisem, rozruchem urządzeń albo z nierównym obciążeniem. To właśnie dlatego w starszych budynkach trzeba być podwójnie ostrożnym, bo kolor izolacji nie zawsze mówi całą prawdę.
Dlaczego w starszych instalacjach kolor bywa mylący
W starych obiektach spotyka się przewody, które nie trzymają dzisiejszego schematu kolorów. Zdarzają się żyły czerwone, białe, szare użyte inaczej niż dziś, a czasem nawet instalacje, które były wielokrotnie przerabiane i częściowo oznaczane już po montażu. W takiej sytuacji barwa izolacji staje się tylko tropem, a nie pewnym dowodem.
To szczególnie ważne przy remontach. Jeśli ktoś wymienia gniazdo, dobudowuje obwód albo rozdzielnicę, może natrafić na przewód, który kiedyś był fazą, a dziś został wykorzystany inaczej. Dlatego przy pracy w starszych instalacjach nie polegam wyłącznie na kolorze. Najpierw sprawdzam dokumentację, potem wykonuję pomiary i dopiero na końcu potwierdzam funkcję żyły.
W praktyce najlepiej zapamiętać jedną rzecz: kolor w nowej instalacji porządkuje pracę, ale w starej może tylko sugerować, z czym masz do czynienia. To prowadzi prosto do tematu pomiarów, bo bez nich łatwo popełnić błąd, który później jest trudny do znalezienia.
Jak sprawdzam przewody przed podłączeniem
Przed podłączeniem osprzętu kieruję się zasadą: kolor pomaga, pomiar rozstrzyga. To najbezpieczniejsze podejście, zwłaszcza gdy instalacja była modyfikowana, a przewody nie mają czytelnych opisów. Sam tester czy multimetr nie naprawią złego montażu, ale pozwalają uniknąć zgadywania.
- Wyłączam zasilanie odpowiedniego obwodu i potwierdzam brak napięcia.
- Sprawdzam oznaczenia na zaciskach, w puszce i w rozdzielnicy, jeśli są dostępne.
- Rozpoznaję przewód ochronny PE, neutralny N i żyły fazowe L1, L2, L3.
- Jeżeli barwy są niestandardowe, stosuję dodatkowe oznaczenie końcówek, na przykład koszulkę opisową lub marker do instalacji.
- Podłączam osprzęt dopiero wtedy, gdy układ jest jednoznaczny i zgodny ze schematem.
Najbardziej praktyczne narzędzie to dla mnie tester dwubiegunowy, czyli wskaźnik, który pozwala bezpieczniej potwierdzić obecność napięcia niż prosty „śrubokręt z neonówką”. W razie wątpliwości lepiej poświęcić kilka minut na sprawdzenie niż później szukać przyczyny błędu w całym obwodzie. Właśnie w tym miejscu kolor przestaje być główną informacją, a staje się jedynie wsparciem dla pomiaru.
Co zmienia się przy fotowoltaice i innych mocnych odbiornikach
W domu z fotowoltaiką temat kolorów przewodów nie znika, tylko staje się jeszcze bardziej uporządkowany. Po stronie prądu przemiennego, czyli tam, gdzie falownik oddaje energię do instalacji budynku, obowiązują te same zasady co w każdej innej rozdzielnicy: fazy mają swoje barwy, neutralny jest niebieski, a ochronny żółto-zielony. Jeśli instalacja jest trójfazowa, poprawne przypisanie L1, L2 i L3 ułatwia pracę falownika i diagnostykę całego układu.
W systemach fotowoltaicznych ważne jest też coś jeszcze: po stronie DC nie wolno przenosić nawyków z AC. Tu nie patrzy się na „kolor fazy”, tylko na poprawne oznaczenie dodatniego i ujemnego toru oraz zgodność z dokumentacją producenta. To dlatego przy montażu PV tak duże znaczenie ma porządek w rozdzielnicy, opis obwodów i czytelne oznaczenie przewodów na wejściu i wyjściu z falownika.
To samo dotyczy pomp ciepła, płyt indukcyjnych czy ładowarek samochodowych. Im większa moc urządzenia, tym bardziej opłaca się prowadzić instalację tak, żeby serwis nie musiał niczego zgadywać. Dobrze opisany obwód oszczędza czas, a przy dużych urządzeniach czas bardzo często oznacza pieniądze.
Najczęstsze błędy przy oznaczaniu przewodów
W praktyce najwięcej problemów robią nie spektakularne awarie, tylko zwykłe pomyłki przy podłączaniu i opisywaniu żył. Część z nich wynika z pośpiechu, część z mieszania starych i nowych standardów. Poniżej pokazuję te, które widzę najczęściej.
| Błąd | Co może się stać | Jak postąpić lepiej |
|---|---|---|
| Użycie niebieskiego przewodu jako fazy | Mylenie neutralnego z roboczym, ryzyko błędu przy serwisie | Nie stosować niebieskiego jako fazowego, a w razie potrzeby wymienić żyłę lub przełożyć oznaczenie zgodnie z normą |
| Potraktowanie żółto-zielonego jako przewodu roboczego | Poważne zagrożenie bezpieczeństwa i niezgodność z zasadami instalacji | Żółto-zielony zostawić wyłącznie dla PE lub PEN w dopuszczonych układach |
| Zaufanie czerwonej żyły w starej instalacji | Kolor może nie odpowiadać dzisiejszym standardom | Zawsze wykonać pomiar i potwierdzić funkcję przewodu |
| Brak opisu po modernizacji | Trudniejszy serwis, większe ryzyko pomyłki przy kolejnej przeróbce | Oznaczyć przewody i uaktualnić schemat rozdzielnicy |
| Mieszanie różnych standardów w jednym obwodzie | Chaos w identyfikacji i kłopot przy odbiorze instalacji | Ujednolicić oznaczenia albo przynajmniej wyraźnie opisać każdy tor |
W tej sekcji najważniejszy jest jeden wniosek: nie ma sensu zgadywać po kolorze, jeśli instalacja była przerabiana. Im bardziej nietypowy układ, tym większą rolę odgrywa pomiar i opis. I właśnie na tym zwykle wygrywają dobrze wykonane modernizacje.
Jak zapamiętać zasady na kolejną modernizację
Jeśli chcesz zapamiętać temat bez wertowania norm za każdym razem, wystarczy prosty schemat. Brązowy, czarny i szary kojarz z fazami, niebieski z neutralnym, a żółto-zielony z ochronnym. To naprawdę działa, o ile pamiętasz, że w starszych instalacjach kolor może być tylko punktem wyjścia, a nie końcową odpowiedzią.
- Fazy rozpoznawaj po kolorach, ale potwierdzaj pomiarem.
- N i PE traktuj jako przewody o jasno określonej funkcji, nie zamienne barwy.
- W rozdzielnicy i przy falowniku dbaj o czytelne opisy obwodów.
- Przy każdej modernizacji aktualizuj oznaczenia, bo po roku nikt nie pamięta, co było przerabiane.
- Jeśli układ wygląda nietypowo, nie bazuj na domysłach.
W praktyce najlepsza zasada jest bardzo prosta: kolor prowadzi do właściwego przewodu, ale to dokumentacja i pomiar zamykają temat. Gdy trzymasz się tego porządku, instalacja jest czytelniejsza, bezpieczniejsza i łatwiejsza w serwisie, niezależnie od tego, czy chodzi o zwykłe gniazdo, czy o rozdzielnicę z fotowoltaiką.
