To właśnie pole elektryczne decyduje o tym, jak ładunki przyciągają się, odpychają i dlaczego w jednym układzie energia rozkłada się spokojnie, a w innym pojawia się ryzyko przebicia lub łuku. W tym tekście wyjaśniam, jak rozumieć to zjawisko bez szkolnego żargonu, jak opisuje się je wzorami, gdzie ma znaczenie w codziennej elektryce i dlaczego w instalacjach fotowoltaicznych nie wolno go lekceważyć. Pokażę też, czym różni się od napięcia i prądu, bo właśnie tu najczęściej zaczynają się błędy.
Najważniejsze fakty w jednym miejscu
- To zjawisko opisuje oddziaływanie ładunków w przestrzeni, a nie sam przepływ prądu.
- Natężenie pola podaje się zwykle w N/C albo V/m.
- W przybliżeniu jednorodnym można liczyć je z relacji
E = U / d. - Geometria przewodników ma duże znaczenie: ostre krawędzie, małe odstępy i uszkodzona izolacja wzmacniają lokalne obszary oddziaływania.
- W fotowoltaice i elektronice liczą się też łuk DC, odstępy izolacyjne i jakość złączy.
Jak rozumieć to zjawisko bez szkolnych skrótów
Najprościej ujmuję to tak: w przestrzeni wokół ładunku istnieje obszar, w którym inne ładunki odczuwają siłę. Nie trzeba kontaktu, nie trzeba ruchu, nie trzeba przewodnika. Sam fakt obecności ładunku zmienia własności otoczenia.
To nie jest materialna „mgła”, tylko model fizyczny opisujący, jak naładowane ciała oddziałują na siebie z odległości. W każdym punkcie takiego obszaru można przypisać wartość, kierunek i zwrot wektora, więc mówimy o wielkości wektorowej. Przyjmuje się umownie, że kierunek wyznacza zachowanie dodatniego ładunku próbnego, dzięki czemu opis pozostaje spójny i da się go porównywać między różnymi układami.
W praktyce najbardziej interesuje mnie nie sama definicja, ale to, gdzie oddziaływanie jest silne, gdzie słabnie i kiedy układ staje się niebezpieczny. Do tego potrzebne są już liczby, więc przechodzę do tego, jak ten opis zapisuje się wzorami.
Jak opisuje się je liczbami i wzorami
W obliczeniach najważniejsze jest natężenie, czyli odpowiedź na pytanie, z jaką siłą pole działa na jednostkowy ładunek próbny. To właśnie dlatego w praktyce spotkasz dwa równoważne zapisy jednostki: N/C oraz V/m. Gdy widzę takie oznaczenia, od razu wiem, że ktoś opisuje nie „ilość energii w kablu”, tylko siłę działania w przestrzeni.
| Wielkość | Symbol | Co opisuje | Jednostka |
|---|---|---|---|
| Natężenie | E |
Siłę działania na ładunek próbny | N/C lub V/m |
| Ładunek | q |
Źródło oddziaływania albo ładunek próbny | C |
| Potencjał | V |
Energię przypadającą na jednostkę ładunku | V |
| Napięcie | U |
Różnicę potencjałów między dwoma punktami | V |
Definicja bazowa jest prosta: E = F / q. Jeśli znam siłę F, jaka działa na mały ładunek próbny q, mogę policzyć natężenie. Dla pojedynczego ładunku punktowego często używa się zależności E = kQ / r^2, co dobrze pokazuje dwie rzeczy: natężenie rośnie wraz z ładunkiem źródłowym i szybko maleje z odległością.
Kiedy wzór E = U / d rzeczywiście działa
To bardzo przydatny wzór, ale tylko w przybliżeniu jednorodnym, na przykład między równoległymi okładkami kondensatora. Wtedy odległość d ma bezpośredni związek z napięciem U, a oddziaływanie w przestrzeni jest względnie równomierne. W realnym urządzeniu sytuacja nigdy nie jest idealna, bo przy krawędziach pojawia się tak zwany efekt brzegowy, więc w praktyce liczy się nie tylko samo napięcie, ale też geometria elementów.
Przeczytaj również: Ile zarabia elektryk samochodowy? Zaskakujące różnice w wynagrodzeniu
Dlaczego zasada superpozycji robi różnicę
Gdy w układzie działa więcej niż jedno źródło ładunku, nie wolno patrzeć na nie osobno i wybierać „największego”. Trzeba zsumować ich wkłady wektorowo, bo pole w danym punkcie jest wynikiem nakładania się wielu oddziaływań. To ważne przy analizie przewodników, złączy, ekranów, a nawet prostych układów laboratoryjnych, bo lokalny efekt może być znacznie silniejszy niż sugeruje pojedynczy element. Z tego właśnie powodu najlepiej myśleć o całym układzie, a nie o jednym przewodzie wyrwanym z kontekstu.
Gdy znam już liczby i zależności, najciekawsze staje się to, jak układ zachowuje się w różnych konfiguracjach ładunków.
Jak zachowuje się w różnych układach ładunków
To samo zjawisko wygląda inaczej zależnie od źródła. Ładunek punktowy daje obraz promienisty, przewodnik wymusza określony układ na powierzchni, a kondensator płaski zbliża się do modelu jednorodnego. Właśnie dlatego w fizyce tak dużo uwagi poświęca się nie tylko wartości ładunku, ale też kształtowi ciała i rozmieszczeniu materiału.
| Układ | Jak wygląda obraz linii | Co z tego wynika | Gdzie to ma znaczenie |
|---|---|---|---|
| Ładunek punktowy | Linie rozchodzą się promieniście lub zbiegają do środka | Natężenie szybko maleje z odległością | Modele szkolne i obliczenia podstawowe |
| Dwa ładunki różnoimienne | Linie łączą oba źródła | Powstaje układ przypominający dipol | Kondensatory i analiza rozkładu ładunku |
| Przewodnik w równowadze | Linie dochodzą prostopadle do powierzchni | Ładunek gromadzi się na powierzchni, szczególnie przy krawędziach | Bezpieczeństwo izolacji i ryzyko wyładowań |
| Kondensator płaski | Linie są prawie równoległe | Układ zbliża się do jednorodnego | Elektronika, zasilanie, układy magazynujące energię |
Najważniejszy praktyczny wniosek jest prosty: ostre krawędzie i małe promienie krzywizny zagęszczają oddziaływanie. Tam, gdzie geometrii nie da się „wygładzić”, rośnie ryzyko ulotu, przebicia i niekontrolowanego rozładowania. Jeśli coś projektuję albo oceniam, zawsze zaczynam właśnie od takich miejsc, bo to one najczęściej decydują o tym, czy układ działa stabilnie, czy tylko tak wygląda na papierze.
To prowadzi wprost do praktyki, bo te same reguły wyznaczają bezpieczeństwo przewodów, złączy i obudów urządzeń.

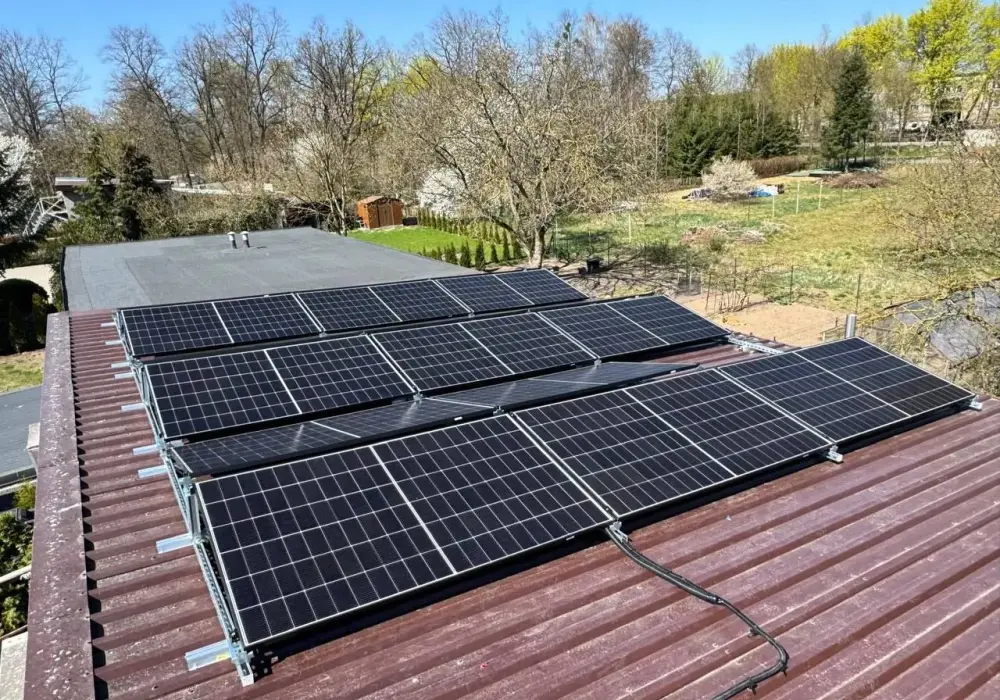

Dlaczego ma znaczenie w instalacjach i fotowoltaice
W instalacjach elektrycznych i PV problemem rzadko jest sama teoria. Liczy się to, czy projekt uwzględnia geometrie przewodów, izolację, wilgoć i sposób rozłączania obwodu. W systemach fotowoltaicznych napięcie po stronie DC potrafi być na tyle wysokie, że jakość złączy, odstępy izolacyjne i prowadzenie kabli przestają być detalem, a stają się sprawą bezpieczeństwa.
- W stringach PV ważna jest odporność przewodów i złączy na napięcie robocze, bo nawet niewielkie uszkodzenie izolacji może stworzyć punkt lokalnego osłabienia.
- Ostre zakończenia, zabrudzenia i wilgoć sprzyjają koncentracji oddziaływania bardziej niż równy, czysty tor przewodów.
- Łuk DC bywa trudniejszy do przerwania niż łuk w układzie AC, dlatego rozłączniki i zabezpieczenia muszą być dobrane do prądu stałego.
- Uziemienie i wyrównanie potencjałów nie znoszą zjawiska, ale ograniczają groźne różnice między elementami instalacji.
W praktyce największy błąd polega na skupieniu się wyłącznie na mocy instalacji, a nie na rozkładzie oddziaływań między elementami. To właśnie dlatego nowoczesna elektryka użytkowa i fotowoltaika tak mocno opierają się na dobrym projekcie mechanicznym: odpowiednim odstępie, jakości materiału, właściwym montażu i kontroli miejsc krytycznych.
Żeby nie opierać się wyłącznie na intuicji, warto jeszcze zobaczyć, jak ten układ przedstawia się na rysunku i czym różni się od napięcia czy prądu.
Jak je wizualizować, mierzyć i odróżnić od innych wielkości
Najbardziej znany obraz to linie sił. Pokazują kierunek działania na dodatni ładunek próbny, a ich zagęszczenie sugeruje większą wartość w danym miejscu. Traktuję je jednak jako model, nie dosłowny zapis ruchu cząstek. Linie pomagają myśleć o zjawisku, ale nie są fizycznymi nitkami biegnącymi w przestrzeni.
| Wielkość | Co opisuje | Jak ją odczytywać | Najczęstsza pomyłka |
|---|---|---|---|
| Natężenie | Siłę działania w przestrzeni | Im większe, tym silniejsze oddziaływanie na ładunek próbny | Mylenie z napięciem |
| Napięcie | Różnicę potencjałów | Mówi, jaki jest „napęd” dla ruchu ładunków | Traktowanie go jak bezpośredniej siły |
| Prąd | Przepływ ładunku w czasie | Pokazuje, ile ładunku płynie w obwodzie | Utożsamianie z polem |
| Indukcja magnetyczna | Oddziaływanie magnetyczne | Opisuje magnetyzm, nie elektrostatykę | Mieszanie z natężeniem pola elektrycznego |
W warunkach laboratoryjnych można korzystać z mierników pola, sond wysokiego napięcia albo pośrednich metod opartych na napięciu i geometrii układu. W codziennej praktyce najczęściej nie mierzy się tego zjawiska „wprost”, tylko ocenia się układ przez izolację, odstępy, stan powierzchni i zachowanie przy obciążeniu. To wystarcza, żeby wykryć większość problemów, zanim przerodzą się w awarię.
Jeśli porządnie rozdzielę te pojęcia, łatwiej oceniam zarówno prostą awarię, jak i bardziej złożony układ z wieloma źródłami napięcia.
Co warto zapamiętać przy ocenie układu
Najlepsza praktyczna zasada, jaką sobie zostawiam, jest bardzo prosta: nie oceniaj układu tylko po jego źródle, ale po tym, jak rozkłada się oddziaływanie w przestrzeni. W elektryce i fotowoltaice to właśnie geometria, odstęp, izolacja i stan powierzchni decydują o tym, czy układ pracuje bezpiecznie i przewidywalnie.
- Sprawdzaj miejsca o ostrych krawędziach i małych odstępach.
- Oceniaj stan izolacji, złączy i powierzchni, a nie tylko wartości znamionowe elementów.
- Pamiętaj, że wilgoć, brud i uszkodzenia zwiększają ryzyko upływu oraz przebicia.
- W instalacjach PV zwracaj uwagę na stronę DC, bo tam błędy montażowe są szczególnie kosztowne.
- Jeśli układ zachowuje się nietypowo, analizuj rozkład ładunków i potencjałów, nie tylko same wskazania zasilania.
Jeśli patrzę na instalację przez ten pryzmat, szybciej widzę, gdzie ryzyko jest realne, a gdzie problem jest tylko pozorny. To podejście najlepiej łączy fizykę z praktyką i dlatego tak dobrze sprawdza się zarówno w klasycznej elektryce, jak i w systemach fotowoltaicznych.
