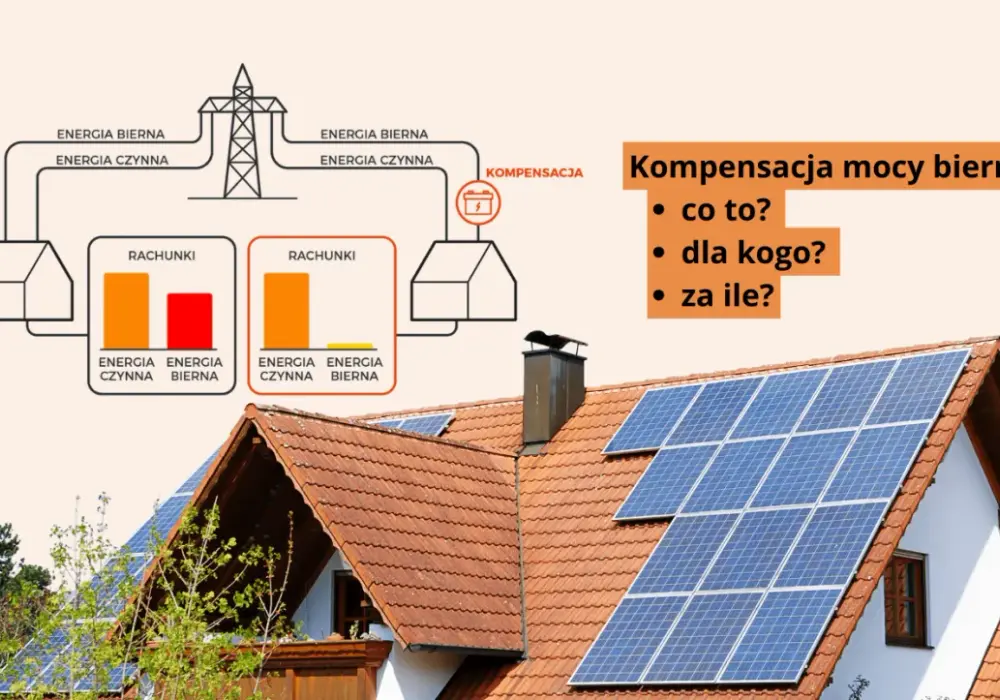

Energia bierna pojemnościowa - Jak obniżyć rachunki?

W instalacji elektrycznej nie wszystko, co płynie między siecią a urządzeniem, zamienia się w ciepło, ruch czy światło. Część energii krąży tylko po to, by układ w ogóle mógł pracować, a przy nadmiarze zaczyna generować koszty i kłopoty z napięciem. W praktyce chodzi o zjawisko, które najczęściej ujawnia się w rachunkach firmowych i przy instalacjach PV: energia bierna pojemnościowa. Poniżej wyjaśniam, skąd się bierze, jak ją rozpoznać i kiedy trzeba ją skompensować.

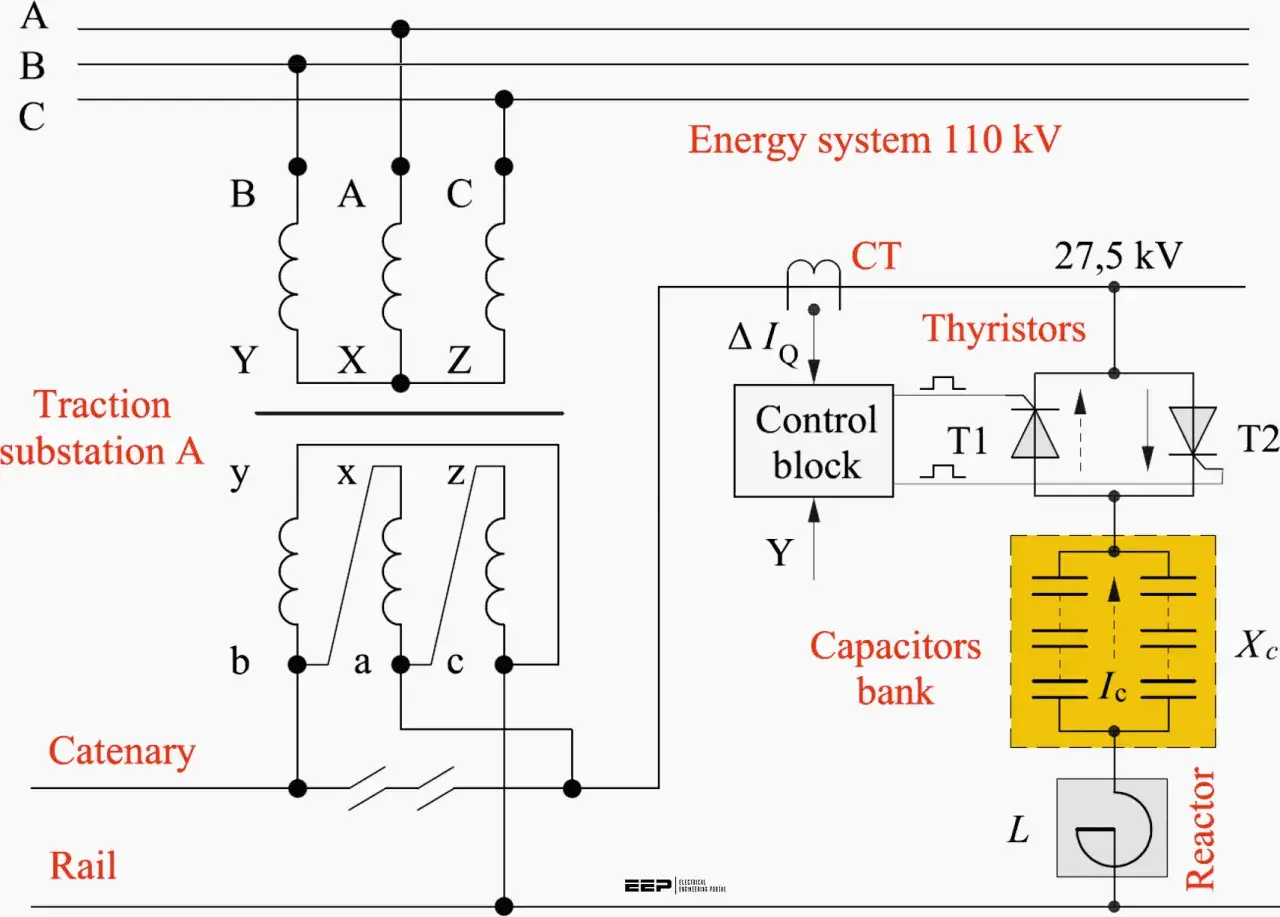

Czym jest energia bierna w obwodzie pojemnościowym

Najprościej: to część energii, która nie wykonuje pracy użytecznej, tylko okresowo magazynuje się w polu elektrycznym i wraca do źródła. W obwodzie prądu przemiennego taki efekt daje przede wszystkim pojemność, więc prąd wyprzedza napięcie, a nie podąża za nim idealnie równo. Dla odbiorcy brzmi to abstrakcyjnie, ale dla sieci ma bardzo konkretne znaczenie, bo każdy taki przepływ zwiększa obciążenie przewodów, transformatorów i zabezpieczeń.

W praktyce widzę tu trzy pojęcia, których nie warto mylić: energia czynna, energia bierna indukcyjna i energia bierna o charakterze pojemnościowym. Pierwsza zamienia się w pracę, ciepło albo światło. Druga i trzecia są potrzebne do poprawnego działania wielu urządzeń, ale same w sobie nie dają efektu użytkowego. Różni je kierunek przesunięcia fazowego: przy indukcyjnej prąd się spóźnia, przy pojemnościowej wyprzedza.

Gdy już widać różnicę między energią czynną a bierną, łatwiej przejść do tego, skąd w realnej instalacji bierze się nadmiar pojemnościowy.

Skąd bierze się w praktyce i kiedy zaczyna przeszkadzać

Najczęściej nie ma jednego winowajcy. Zjawisko narasta wtedy, gdy kilka pozornie niewinnych elementów sumuje się w jedną, wyraźną pojemność całego układu. W domu będzie to zwykle mieszanka LED-ów, ładowarek, zasilaczy i elektroniki sterującej. W firmie dochodzą jeszcze UPS-y, napędy, długie trasy kablowe, filtry przeciwzakłóceniowe i rozbudowana automatyka.

• Oświetlenie LED i nowoczesne zasilacze impulsowe często mają charakter pojemnościowy, zwłaszcza gdy pracują w dużej liczbie i przez wiele godzin.
• Ładowarki, komputery i UPS-y potrafią generować dodatkowe przepływy bierne, które pojedynczo są małe, ale w skali biura robią różnicę.
• Długie linie kablowe same w sobie mają pojemność, więc im większy obiekt i dłuższa trasa zasilania, tym większa szansa na problem.
• Falowniki i napędy mogą świadomie sterować mocą bierną, ale źle ustawione albo dobrane do sieci potrafią pogorszyć bilans.
• Przekompensowanie pojawia się wtedy, gdy układ dostarcza za dużo „pojemności” względem tego, czego naprawdę potrzebuje sieć. To jeden z najczęstszych błędów po modernizacji instalacji.

W obiektach z fotowoltaiką dochodzi jeszcze jeden mechanizm: instalacja produkuje energię czynną w południe, a jednocześnie lokalna sieć może być już „nadmiarowo” pojemnościowa. Wtedy problem nie jest widoczny na pierwszy rzut oka, ale zaczyna przeszkadzać w pracy całego obwodu. To właśnie prowadzi do pytań o rachunek i napięcie w sieci.

Kiedy pojawia się na rachunku i co oznacza dla sieci

W polskich zasadach rozliczeń najważniejszy jest współczynnik tgφ. W dużym uproszczeniu mówi on, ile mocy biernej przypada na moc czynną. Dla energii biernej indukcyjnej zwykle pojawia się próg 0,4, czyli 40% energii czynnej. Przy składowej pojemnościowej sytuacja jest bardziej wymagająca, bo opłata może być naliczana od każdej zarejestrowanej ilości. Dlatego nawet niewielkie przekompensowanie potrafi być widoczne na fakturze.

Nie każdy odbiorca odczuje to tak samo. W praktyce temat najmocniej dotyczy firm, obiektów usługowych, magazynów, hal i budynków z rozbudowaną automatyką. W części przypadków obejmuje też odbiorców niskiego napięcia, jeśli przewiduje to umowa lub warunki przyłączenia. Na poziomie sieci skutki są jednak zawsze podobne: wzrost prądu, większe straty, obciążenie transformatorów, a przy składowej pojemnościowej także wzrost napięcia.

• Jeżeli napięcie rośnie zbyt mocno, falowniki mogą się wyłączać z powodu zabezpieczeń nadnapięciowych.
• Jeżeli charakter obciążenia zmienia się w ciągu dnia z indukcyjnego na pojemnościowy, sieć zaczyna „pływać” napięciowo.
• Jeżeli nadmiar biernej utrzymuje się długo, operator ma mniej przepustowości na energię czynną, czyli tę, za którą naprawdę płacisz.

Najbardziej zdradliwy jest tu paradoks: urządzenia działają, światło świeci, serwery pracują, a mimo to instalacja generuje dodatkowy koszt i rozstraja lokalną sieć. Właśnie dlatego temat tak mocno wiąże się dziś z fotowoltaiką i elektroniką nowej generacji.

Dlaczego fotowoltaika i nowoczesna elektronika tak często ujawniają problem

W instalacjach PV problem nie wynika z samego faktu, że panele produkują energię. Chodzi o to, że falownik może nie tylko przekształcać prąd, ale też sterować mocą bierną. Jeśli jest źle skonfigurowany albo pracuje w sieci już i tak „napięciowo napiętej”, może dokładać do układu zbyt dużo składowej pojemnościowej. Efekt bywa prosty: napięcie rośnie, a instalacja zaczyna się bronić wyłączeniem.

Najczęściej stosuje się trzy tryby pracy, które warto znać:

• Q(U) - falownik reaguje na napięcie na swoich zaciskach i odpowiednio koryguje moc bierną.
• cosφ(P) - zmienia współczynnik mocy w zależności od mocy czynnej, czyli tego, ile energii aktualnie produkuje.
• Stały cosφ - falownik utrzymuje jeden ustawiony poziom, na przykład w zakresie od 0,9 indukcyjnie do 0,9 pojemnościowo.

To ważne, bo wielu użytkowników patrzy wyłącznie na produkcję kWh, a pomija ustawienia pracy falownika. Tymczasem jeden nieprzemyślany parametr może być różnicą między stabilną pracą a ciągłym zadziałaniem zabezpieczeń. Podobny mechanizm występuje w biurach i domach z dużą liczbą zasilaczy, LED-ów i elektroniki sterującej: pojedyncze urządzenia są neutralne, ale razem tworzą układ, który z punktu widzenia sieci zaczyna być pojemnościowy.

Warto też pamiętać, że magazyn energii pomaga głównie w bilansie energii czynnej i autokonsumpcji. Nie zastępuje on automatycznie kompensacji mocy biernej, choć w dobrze zaprojektowanym systemie może pośrednio zmniejszyć problem napięciowy. Najczęściej skuteczne jest połączenie obu podejść, a nie liczenie na jedno urządzenie, które załatwi wszystko.

Skoro wiadomo już, skąd bierze się problem, przechodzę do najważniejszej części: jak ograniczyć koszty bez kupowania sprzętu „na ślepo”.

Jak ograniczyć koszty bez nietrafionej kompensacji

W tej części jestem najbardziej praktyczny, bo właśnie tutaj najłatwiej popełnić kosztowny błąd. Najpierw trzeba ustalić, czy układ jest rzeczywiście pojemnościowy, kiedy dokładnie tak się zachowuje i czy problem dotyczy całego obiektu, czy tylko jednego wydziału, obwodu albo godziny pracy. Dopiero potem dobiera się dławiki, automatyczną kompensację albo korektę ustawień falownika.

1. Zacznij od pomiaru - odczytaj rachunki, sprawdź pozycje związane z energią bierną i porównaj je z godzinami pracy obiektu.
2. Oceń profil obciążenia - jeśli przekompensowanie pojawia się głównie w dzień, przy małym poborze energii czynnej, problemem często jest PV albo zbyt „pojemnościowy” zestaw odbiorników.
3. Nie dokładaj kondensatorów do układu, który już jest pojemnościowy - to klasyczny błąd. Przy nadmiarze pojemności stosuje się raczej dławiki, czyli elementy o charakterze indukcyjnym.
4. Sprawdź harmoniczne - w obiektach z LED-ami, napędami i zasilaczami impulsowymi zwykła kompensacja może nie wystarczyć, a czasem nawet wejść w rezonans.
5. Ustaw falownik świadomie - tryb Q(U) albo cosφ(P) potrafi poprawić stabilność sieci, ale tylko wtedy, gdy jest dopasowany do lokalnych warunków.

Najczęściej opłaca się rozwiązanie automatyczne, jeśli obciążenie mocno się zmienia w ciągu dnia. Stały układ kompensacji bywa dobry przy przewidywalnym profilu pracy, ale w nowoczesnych budynkach coraz częściej przegrywa z automatyką i precyzyjną regulacją. W tym miejscu lepiej wydać pieniądze na rzetelny dobór niż potem płacić za poprawki.

Jeśli chcesz ograniczyć koszt, nie patrz tylko na samą pozycję w rachunku. Patrz na to, co ją wywołuje. To prowadzi wprost do pytania, jak rozpoznać problem w swojej instalacji bez zgadywania.

Jak sprawdzić, czy problem naprawdę dotyczy twojej instalacji

W praktyce zaczynam od trzech rzeczy: rachunku, licznika i zachowania instalacji. W wielu obiektach licznik rejestruje pojemnościową składową osobno, więc da się ją zobaczyć bez specjalistycznego sprzętu. Jeżeli dane z faktury są zbyt ogólne, wtedy potrzebny jest analizator jakości energii podłączony na kilka dni. Tylko wtedy widać, czy problem jest stały, czy pojawia się w określonych warunkach.

Jeżeli masz wątpliwość, nie zaczynaj od zakupu urządzeń. Zacznij od pomiaru i interpretacji danych. W dobrze prowadzonym obiekcie to zwykle oszczędza więcej czasu i pieniędzy niż sama wymiana jednego elementu. Z takim obrazem można już podjąć decyzję, jak dobrać układ, żeby nie przepłacić.

Trzy decyzje, które warto podjąć przed zamówieniem kompensacji

Na finiszu zostawiam rzeczy, które naprawdę robią różnicę. Po pierwsze, ustal, czy problem wynika z obiektu, czy z warunków w sieci operatora. Po drugie, sprawdź, czy nadmiar pojemności jest stały, czy pojawia się tylko w określonych godzinach. Po trzecie, zdecyduj, czy potrzebujesz dławików, regulacji falownika, czy układu automatycznego, który będzie reagował na zmienny profil pracy.

Jeśli instalacja ma LED-y, elektronikę, falownik PV i długie trasy kablowe, dobrze wykonany audyt jakości energii zwykle daje więcej niż przypadkowe dokładanie kolejnych elementów. Największą różnicę robi nie sam zakup urządzenia, tylko trafne rozpoznanie, czy problem jest pojemnościowy, indukcyjny, czy mieszany. Wtedy kompensacja przestaje być kosztem, a zaczyna być realnym narzędziem oszczędności i stabilniejszej pracy całego układu.
