Dobór zabezpieczenia do obwodu gniazdowego nie sprowadza się do wyboru „większego” numeru na wyłączniku. W praktyce liczy się przede wszystkim przekrój przewodu, sposób ułożenia instalacji i to, czy obwód ma zasilać zwykłe odbiorniki, czy urządzenia z dużym prądem rozruchowym. W tym tekście pokazuję, jaki bezpiecznik do gniazdek ma sens w typowym domu, kiedy standardem jest B16, a kiedy trzeba sprawdzić więcej niż sam amperaż.
Najważniejsze zasady doboru zabezpieczenia do gniazdek
- W typowej instalacji mieszkaniowej najczęściej spotkasz B16 dla gniazd z przewodem Cu 2,5 mm².
- Sam napis 16 A na gniazdku nie oznacza, że każdy obwód może być zabezpieczony 16 A bez sprawdzenia przewodów.
- B10 bywa właściwe dla obwodów oświetleniowych lub lekkich obciążeń, ale nie jako „ulepszenie” gniazdek.
- C16 rozważa się głównie tam, gdzie występują prądy rozruchowe, na przykład silniki, pompy lub kompresory.
- Wyłącznik nadprądowy chroni przewód, a nie sprzęt, więc dobór opiera się na instalacji, nie na liczbie podłączonych urządzeń.
- W starszych instalacjach, zwłaszcza z aluminium lub wkładkami topikowymi, wymiana zabezpieczenia „na oko” jest ryzykowna.
Najkrótsza odpowiedź dla zwykłych gniazd
Jeśli mówimy o zwykłych gniazdach 230 V w mieszkaniu lub domu, najczęściej odpowiedzią jest wyłącznik nadprądowy B16. To nie jest jednak uniwersalna recepta dla każdej instalacji. W praktyce B16 pasuje tam, gdzie obwód wykonano przewodem miedzianym 2,5 mm², a jego obciążenie jest typowe dla salonu, sypialni, gabinetu czy kuchennych drobnych odbiorników.
Patrzę na to tak: gniazdo może mieć znamionowo 16 A, ale cały obwód ma być zabezpieczony według przewodów i warunków pracy, nie tylko według napisu na osprzęcie. Przy 230 V obwód 16 A daje około 3,68 kW, więc dwa czy trzy urządzenia grzejne wpięte do jednego obwodu potrafią szybko zbliżyć się do limitu.

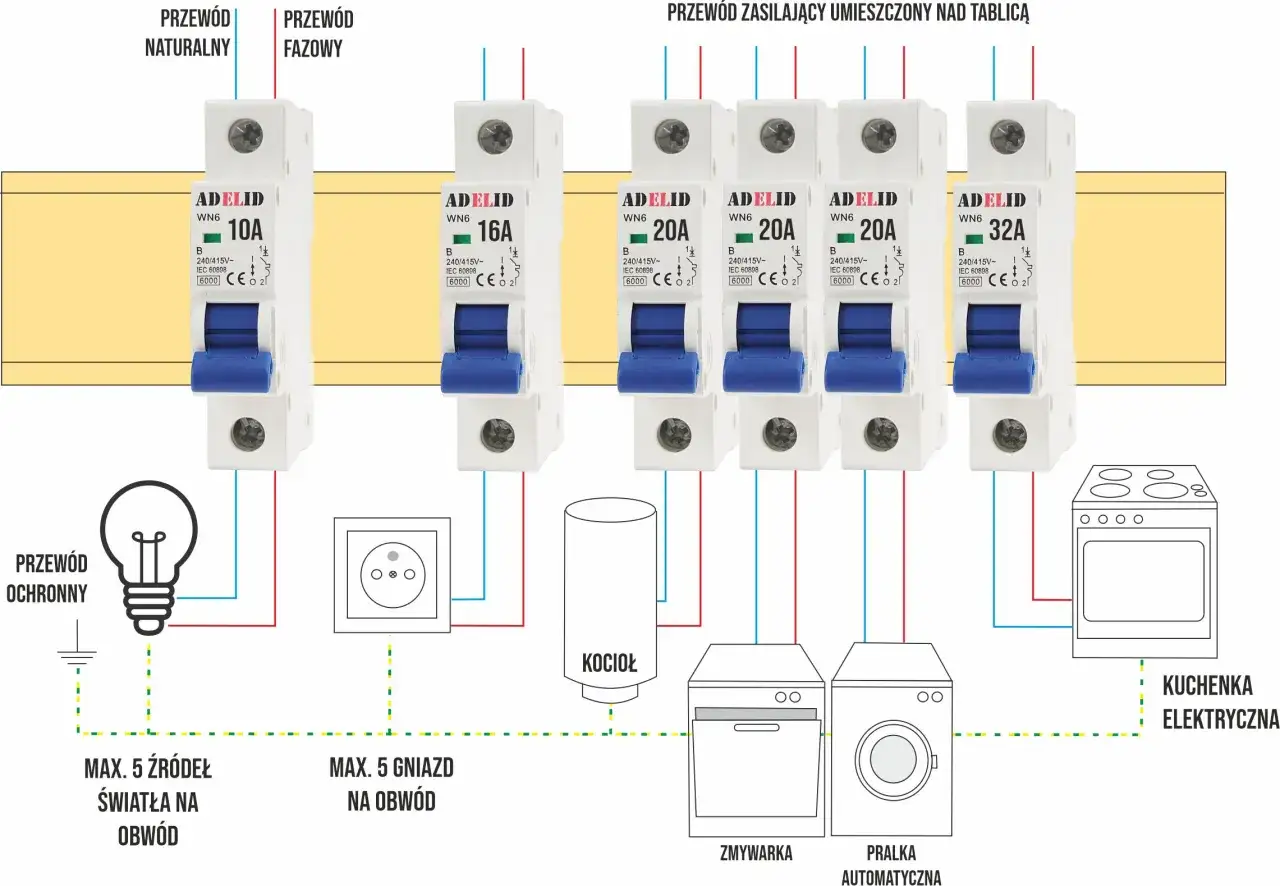

| Obwód | Najczęściej spotykane zabezpieczenie | Dlaczego właśnie to | Kiedy nie iść tą drogą |
|---|---|---|---|
| Typowe gniazda w pokojach | B16 | Przewód Cu 2,5 mm² i standardowe obciążenia domowe | Gdy obwód ma słabszy przekrój albo stare połączenia |
| Obwód oświetleniowy | B10 | Mniejsze obciążenie i zwykle przewód 1,5 mm² | Nie jako zamiennik dla normalnych gniazd |
| Gniazda z urządzeniami o dużym rozruchu | C16 | Lepsza tolerancja prądu rozruchowego | Gdy nie sprawdzono impedancji pętli zwarcia i warunków ochrony |
| Dedykowane obwody dla cięższych odbiorników | B20 lub B25 | Wymagają odpowiednich przewodów i osobnego zaprojektowania | Nie dla zwykłych gniazd w pokoju |
To dobry punkt wyjścia, ale dopiero następna warstwa pokazuje, dlaczego sam amperaż nie wystarcza do bezpiecznej decyzji.
Od czego naprawdę zależy dobór zabezpieczenia
Ja zaczynam od dwóch danych: jaki jest przewód i co naprawdę ma pracować na tym obwodzie. Dopiero potem patrzę na amperaż. To ważne, bo wyłącznik nadprądowy ma zadziałać zanim przewód zacznie się przegrzewać, a nie dopiero wtedy, gdy użytkownik zauważy ciepłe gniazdko.- Przekrój przewodu decyduje o tym, jaki prąd może płynąć bez nadmiernego nagrzewania. W praktyce dla gniazd najczęściej spotyka się 2,5 mm² Cu.
- Materiał przewodu ma znaczenie, bo miedź i aluminium starzeją się oraz pracują inaczej. W starszych instalacjach aluminiowych trzeba być ostrożniejszym niż przy nowym okablowaniu miedzianym.
- Długość obwodu i impedancja pętli zwarcia wpływają na to, czy zabezpieczenie odłączy zasilanie wystarczająco szybko przy zwarciu. To parametr techniczny, który w praktyce przesądza o skuteczności ochrony.
- Sposób ułożenia przewodów zmienia ich chłodzenie. Kable prowadzone w ociepleniu, w wiązkach albo w gorącym pomieszczeniu mają gorsze warunki pracy niż przewody swobodnie oddające ciepło.
- Rodzaj odbiorników jest równie ważny jak ich moc. Odbiorniki grzejne obciążają instalację inaczej niż silniki, pompy czy kompresory, które mają wyższy prąd startowy.
- Warunki środowiskowe też potrafią zmienić decyzję. Łazienka, garaż, poddasze czy pomieszczenie techniczne nie zawsze zachowują się jak zwykły pokój dzienny.
Gdy te parametry są jasne, dopiero wtedy ma sens rozmowa o charakterystyce B lub C, bo to właśnie ona często przesądza o tym, czy instalacja będzie działać stabilnie, czy zacznie wybijać przy każdym większym uruchomieniu sprzętu.
B, C i liczba amperów nie znaczą tego samego
W praktyce największe nieporozumienie dotyczy tego, że dwie liczby mogą wyglądać podobnie, a zachowują się inaczej. B16 i C16 mają ten sam prąd znamionowy 16 A, ale charakterystyka C dopuszcza większy prąd rozruchowy zanim zadziała. To bywa przydatne przy pompach, silnikach czy kompresorach, ale w zwykłym obwodzie gniazdowym nie jest automatycznie lepszym wyborem.
- Charakterystyka B jest najczęściej wybierana w instalacjach domowych. Reaguje szybciej i lepiej pasuje do przewidywalnych obciążeń, które nie generują dużego rozruchu.
- Charakterystyka C sprawdza się tam, gdzie odbiornik przy starcie pobiera wyraźnie więcej niż w pracy ustalonej. Wymaga jednak poprawnych warunków ochrony i nie wolno jej dobierać „na wszelki wypadek”.
- Charakterystyka D jest rzadsza w domach i zwykle kojarzy się z zastosowaniami bardziej przemysłowymi. Przy zwykłych gniazdach to najczęściej nie ten kierunek.
Jeśli ktoś mówi o „mocniejszym bezpieczniku”, to zwykle ma na myśli większy prąd znamionowy albo inną charakterystykę. To nie to samo. Czasem problem nie znika po podniesieniu zabezpieczenia, tylko zamienia się w ukryte przegrzewanie przewodów albo gniazda.
Właśnie dlatego warto rozróżnić, co ma działać przy zwykłym obciążeniu, a co przy rozruchu urządzeń. To prowadzi prosto do najczęstszych błędów, które widzę w praktyce najczęściej.
Najczęstsze błędy przy doborze amperażu
Tu najczęściej widzę trzy skróty myślowe, które później kończą się niepotrzebnym wybiciem zabezpieczenia albo, co gorsza, przeciążeniem instalacji.
- Dobór według liczby gniazd. To, że na ścianie są dwa albo pięć kontaktów, nie mówi jeszcze nic o tym, jak poprowadzono obwód i jaki prąd może bezpiecznie przenieść przewód.
- Podnoszenie 10 A na 16 A bez sprawdzenia przewodu. To jeden z najgorszych nawyków, bo rozwiązanie problemu z pozornie „za słabym bezpiecznikiem” może tylko przesunąć awarię w głąb instalacji.
- Dobór pod jeden sprzęt. Czajnik czy ekspres potrafią skłaniać do złych decyzji, ale obwód trzeba liczyć pod cały zestaw urządzeń, które realnie pracują jednocześnie.
- Mieszanie oświetlenia i gniazd na jednym zabezpieczeniu. Taki układ działa, dopóki obciążenie jest małe. Potem robi się ciasno i mało przewidywalnie.
- Ignorowanie wyłącznika różnicowoprądowego. RCD 30 mA nie zastępuje wyłącznika nadprądowego, ale w nowoczesnej instalacji stanowi ważną warstwę ochrony, zwłaszcza przy gniazdach.
- Założenie, że fotowoltaika zmienia dobór bezpiecznika. Instalacja PV poprawia bilans energii, ale nie zmienia nośności przewodów i nie zwalnia z poprawnego doboru zabezpieczenia obwodów odbiorczych.
Przykład z życia jest prosty: czajnik 2000 W, mikrofalówka 1000 W i ekspres 1450 W w jednym obwodzie 16 A mogą jednocześnie przekroczyć sensowny zapas. Samo gniazdo „16 A” nie oznacza, że trzy takie urządzenia można traktować jako bezpieczny zestaw. Właśnie dlatego obwody kuchenne i robocze planuje się ostrożniej niż gniazda w sypialni.
Jeżeli instalacja jest starsza, ten problem robi się jeszcze bardziej wymagający, bo pojawiają się przewody, wkładki i połączenia, które nie były projektowane pod dzisiejszy styl użytkowania domu.
W starszych instalacjach odpowiedź bywa inna
Jeżeli w domu są stare wkładki topikowe, aluminiowe przewody albo obwody dokładane etapami, odpowiedź na pytanie nie jest już prosta. W takich instalacjach często nie chodzi o to, by „dać większy bezpiecznik”, tylko by sprawdzić, czy obwód w ogóle nadaje się do dzisiejszych obciążeń. Zmiana wkładki topikowej na automatyczną nie ulepsza automatycznie przewodów ani połączeń.
- Aluminium starzeje się inaczej niż miedź i wymaga ostrożnej oceny zacisków, łączeń oraz stanu izolacji.
- Obwody 1,5 mm² zwykle nie powinny być traktowane jak pełnowartościowe obwody gniazdowe tylko dlatego, że ktoś kiedyś dołożył kilka kontaktów.
- Przegrzane gniazda lub przebarwione puszki to sygnał ostrzegawczy, a nie zaproszenie do kolejnego podniesienia amperażu.
- Dedykowane obwody dla piekarnika, zmywarki, pralki czy ładowarki EV są rozsądniejsze niż dokładanie wszystkiego do jednego B16.
W domach z fotowoltaiką ten porządek jest jeszcze ważniejszy, bo instalacja odbiorcza nadal musi być bezpieczna niezależnie od tego, czy energia przychodzi z sieci, czy z własnego źródła. PV zmienia bilans energii, ale nie zwalnia z doboru zabezpieczeń do przewodów i osprzętu.
To dobry moment, żeby przejść od teorii do krótkiej listy kontroli, którą stosuję przed każdą zmianą w rozdzielnicy.
Co sprawdzam, zanim zmienię zabezpieczenie w rozdzielnicy
Zanim cokolwiek wymieniam, sprawdzam cztery rzeczy: przekrój przewodu, rodzaj obciążenia, stan połączeń i warunki wyłączenia zwarcia. Jeśli choć jeden z tych punktów budzi wątpliwość, nie podnoszę zabezpieczenia „na próbę”. W instalacji elektrycznej próba bywa zbyt droga.
- Czy na pewno jest Cu 2,5 mm² i czy cały obwód ma taki sam standard, bez wstawek 1,5 mm² lub starego aluminium.
- Czy obwód jest wydzielony i nie zasila przypadkiem kilku pomieszczeń oraz sprzętów o dużym poborze.
- Czy gniazda i puszki nie grzeją się pod typowym obciążeniem.
- Czy zabezpieczenie współpracuje z RCD i czy układ ochrony jest spójny, a nie złożony z przypadkowych elementów.
- Czy charakterystyka B albo C wynika z projektu, a nie z chęci „żeby nie wybijało”.
Jeśli mam zamknąć tę tematykę w jednym zdaniu, to brzmi ono tak: w typowej instalacji mieszkaniowej najczęściej wygrywa B16 dla gniazd na przewodzie 2,5 mm², ale ostateczny wybór zawsze powinien wynikać z przewodów, sposobu prowadzenia obwodu i rodzaju odbiorników. To właśnie taki porządek daje bezpieczeństwo, spokój i mniej niepotrzebnych wyłączeń.
