Rezystancja to jeden z tych parametrów, które wyglądają teoretycznie, a w praktyce decydują o stratach energii, nagrzewaniu przewodów i poprawnym doborze elementów instalacji. W tym tekście pokazuję, jak czytać i stosować wzór na rezystancję, kiedy wystarczy proste R = U / I, a kiedy trzeba sięgnąć po zależność dla przewodu, połączeń szeregowych albo równoległych. Dorzucam też przykłady z instalacji elektrycznych i fotowoltaiki, bo tam ułamek oma potrafi mieć realne znaczenie.
Najważniejsze zależności, które warto zapamiętać od razu
- Rezystancję oblicza się najczęściej ze wzoru R = U / I, czyli z napięcia i natężenia prądu.
- Dla przewodu liczy się też rezystywność materiału, długość i przekrój: R = ρ · l / S.
- W połączeniu szeregowym opory się sumują, a w równoległym całkowity opór maleje.
- W instalacjach PV i innych obwodach mocy ważne są nie tylko omy, ale też spadek napięcia i straty cieplne.
- Temperatura ma znaczenie: dla metali opór zwykle rośnie wraz z nagrzaniem przewodu.
Co oznacza rezystancja i kiedy ten wzór ma sens
Rezystancja, czyli opór elektryczny, mówi mi, jak silnie element przeciwstawia się przepływowi prądu. Im większa rezystancja, tym mniejszy prąd przy tym samym napięciu, a w skrajnym przypadku energia bardziej zamienia się w ciepło niż w pracę użytkową. W praktyce ta zależność jest podstawą prawa Ohma, dlatego najczęściej spotykasz ją przy rezystorach, grzałkach, przewodach i prostych obwodach prądu stałego.
Warto tu odróżnić dwie rzeczy: rezystancję elementu i rezystywność materiału. Pierwsza zależy od konkretnego detalu, jego długości, przekroju i temperatury, druga opisuje sam materiał. To rozróżnienie oszczędza sporo błędów, zwłaszcza gdy ktoś próbuje porównywać miedź z aluminium albo liczyć przewód bez znajomości jego przekroju.
Jeśli obwód jest liniowy i pracuje w typowym zakresie, wzór daje bardzo dobrą odpowiedź. Gdy element mocno się nagrzewa, a jego opór zmienia się z temperaturą, traktuję wynik jako wartość roboczą, a nie absolutną stałą. Najprostsze obliczenia zaczynają się jednak od napięcia i prądu, więc od tego przechodzę dalej.

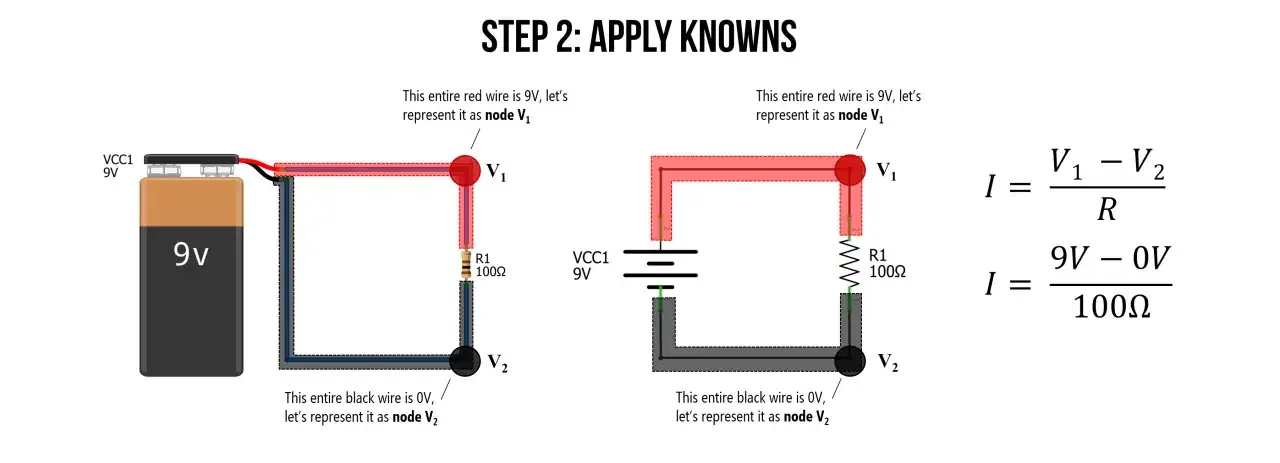

Jak obliczam rezystancję z napięcia i prądu
Najprostszy zapis to R = U / I. Oznacza on, że rezystancję otrzymuję, dzieląc napięcie przez natężenie prądu. Jednostką jest om, czyli Ω. Jeśli znam tylko moc urządzenia, mogę przeliczyć opór jeszcze inną drogą, co przy grzałkach i odbiornikach oporowych bywa nawet wygodniejsze.
| Co znam | Wzór | Kiedy to ma sens |
|---|---|---|
| Napięcie i prąd | R = U / I | Pomiar obwodu lub znane wartości pracy |
| Napięcie i moc | R = U2 / P | Grzałki, żarówki, odbiorniki oporowe |
| Prąd i moc | R = P / I2 | Gdy na tabliczce znamionowej podano prąd roboczy |
Przykład: grzałka 2000 W podłączona do 230 V ma rezystancję roboczą około 26,5 Ω, bo 2302 / 2000 = 26,45. To praktyczny wynik, bo pozwala szybko ocenić, czy element ma sensowną wartość, zanim zacznie pobierać prąd z instalacji.
Drugie ważne zastrzeżenie: rezystancji nie szacuję w przypadkowo zasilonym obwodzie omomierzem. Pomiar robi się po odłączeniu napięcia, bo w przeciwnym razie wynik będzie mylący, a czasem po prostu niebezpieczny. Jeśli mierzę układ roboczy, najpierw sprawdzam napięcie i prąd, a dopiero potem wyliczam opór. Gdy jednak zamiast odbiornika liczy się przewód, w grę wchodzi już inny wzór.
Jak liczę opór przewodu z jego długości i przekroju
Dla przewodów najbardziej użyteczny jest wzór R = ρ · l / S, gdzie ρ to rezystywność materiału, l to długość przewodnika, a S to pole przekroju poprzecznego. Ta zależność od razu pokazuje, dlaczego długi, cienki przewód stawia większy opór niż krótki i gruby. W instalacjach domowych i PV to nie jest akademicka ciekawostka, tylko prosty przepis na spadek napięcia i straty.
| Materiał | Rezystywność w 20°C | Co z tego wynika |
|---|---|---|
| Miedź | około 0,0175 Ω·mm²/m | Niższy opór, bardzo częsty wybór w kablach |
| Aluminium | około 0,028 Ω·mm²/m | Lżejsze i zwykle tańsze, ale przy tym samym przekroju ma większy opór |
Jeśli mam miedziany przewód o łącznej długości 20 m w obwodzie DC i przekroju 6 mm², dostaję R ≈ 0,0175 × 20 / 6 = 0,058 Ω. Przy prądzie 16 A spadek napięcia wyniesie około 0,93 V, a straty cieplne około 15 W, bo P = I²R. To dobry przykład, bo pokazuje, że niewielka wartość oporu na papierze może dać zauważalne straty w realnym obwodzie.
W praktyce zawsze zwracam uwagę na to, czy liczę długość jednej żyły, czy cały tor prądu tam i z powrotem. W obwodach DC to częsty błąd, a przy dłuższych odcinkach potrafi zaniżyć wynik prawie o połowę. To prowadzi do kolejnej rzeczy, którą trzeba umieć: łączenia rezystancji kilku elementów.
Jak sumują się rezystancje w szeregu i równolegle
W prostych układach nie liczę zawsze jednego elementu. Często interesuje mnie rezystancja zastępcza, czyli wynik całego połączenia. W szeregu opory dodają się bezpośrednio, w równoległym trzeba liczyć odwrotności. To właśnie dlatego dwa układy z tymi samymi elementami mogą dawać zupełnie inny efekt.
| Rodzaj połączenia | Wzór | Co się dzieje z oporem |
|---|---|---|
| Szeregowe | Rz = R1 + R2 + ... | Każdy dodatkowy element zwiększa opór całego toru |
| Równoległe | 1/Rz = 1/R1 + 1/R2 + ... | Całkowity opór spada i zawsze jest mniejszy od najmniejszej gałęzi |
Przykład jest prosty: dwa oporniki 10 Ω i 15 Ω połączone szeregowo dadzą 25 Ω. Te same wartości połączone równolegle dają około 6 Ω. Różnica jest duża, bo w układzie równoległym prąd dostaje więcej niż jedną drogę przepływu, więc „łatwiej” przechodzi przez całość obwodu. Właśnie na tym etapie najłatwiej o pomyłkę, jeśli ktoś zna tylko sam wzór, ale nie rozumie topologii połączenia.
W instalacjach elektrycznych i elektronicznych to rozróżnienie jest podstawą doboru rezystorów, obliczania obciążeń i przewidywania, jak zachowa się cały układ. W fotowoltaice też ma znaczenie, choć tam zwykle patrzę przede wszystkim na straty w przewodach i złączach.
Dlaczego rezystancja ma znaczenie w instalacji fotowoltaicznej
W fotowoltaice rezystancja przewodów, złącz i styków przekłada się bezpośrednio na spadek napięcia oraz straty mocy. Ja patrzę na to bardzo praktycznie: im dłuższa trasa kablowa, im mniejszy przekrój i im gorsze połączenia, tym więcej energii zamienia się w ciepło zamiast trafiać do inwertera albo odbiornika.
- długie trasy DC między modułami a falownikiem,
- luźne lub utlenione złącza,
- zbyt mały przekrój przewodu,
- wysoka temperatura na dachu, w peszlu lub w skrzynce przyłączeniowej.
Tu najlepiej działa proste równanie strat: P = I²R. Jeśli przez połączenie płynie 10 A, a jego opór ma tylko 0,2 Ω, wydzieli się 20 W ciepła. To już nie jest kosmetyka, tylko realne grzanie połączenia, które z czasem może pogarszać stan instalacji.
Dlatego przy projektowaniu nie wystarcza pytanie „czy przewód przewodzi”. Trzeba jeszcze zapytać, ile energii traci po drodze i czy te straty są akceptowalne dla konkretnej instalacji. Żeby nie pomylić się na etapie obliczeń, warto znać kilka typowych pułapek.
Na co patrzę, zanim uznam wynik za poprawny
- Nie mylę rezystancji R z rezystywnością ρ, bo to dwie różne wielkości.
- Sprawdzam temperaturę, bo dla metali opór zwykle rośnie wraz z nagrzaniem.
- W obwodach DC liczę cały tor prądu, a nie tylko jedną żyłę przewodu.
- Nie mierzę omomierzem aktywnego obwodu, tylko odłączam zasilanie.
- Przy elementach nieliniowych traktuję wynik jako wartość roboczą, nie stałą na zawsze.
Jeśli pracuję z instalacją, zwykle sprawdzam też rezystancję izolacji i stan zacisków, bo sam opór przewodnika nie mówi wszystkiego. W praktyce najwięcej problemów wychodzi nie z samego wzoru, tylko z połączeń, temperatury i doboru przekroju, dlatego właśnie te trzy rzeczy traktuję jako kolejne kroki po obliczeniu rezystancji.
