Napięcie (V) - co to jest i jak je zrozumieć? Poradnik!

Wolt jest podstawową jednostką napięcia elektrycznego, ale sam zapis „V” mówi jeszcze niewiele, jeśli nie wiemy, jak czytać wartości na urządzeniach, w gniazdku albo w instalacji fotowoltaicznej. Poniżej wyjaśniam, czym naprawdę jest napięcie, jak rozumieć jego wartości i jak nie pomylić go z natężeniem prądu czy mocą. Dorzucam też praktyczne przykłady z domu i z PV, bo właśnie tam teoria zaczyna mieć znaczenie.

Co oznacza napięcie i dlaczego mierzymy je w woltach

Ja najprościej tłumaczę napięcie jako różnicę potencjałów między dwoma punktami obwodu. To właśnie ona „popycha” ładunki elektryczne i umożliwia przepływ prądu, ale sama w sobie nie oznacza jeszcze, że prąd rzeczywiście popłynie. Do tego potrzebny jest zamknięty obwód i odpowiednie warunki po stronie odbiornika.

W układzie SI napięcie mierzymy w woltach oznaczanych symbolem V. Sama nazwa pochodzi od Alessandro Volty, a jednostka jest pochodna, czyli zbudowana z innych wielkości fizycznych. W praktyce można ją zapisać jako 1 V = 1 J/C, czyli jeden dżul energii przypada na jeden kulomb ładunku. To dobre uproszczenie, bo od razu widać, że napięcie wiąże się z energią dostarczaną do ładunku elektrycznego.

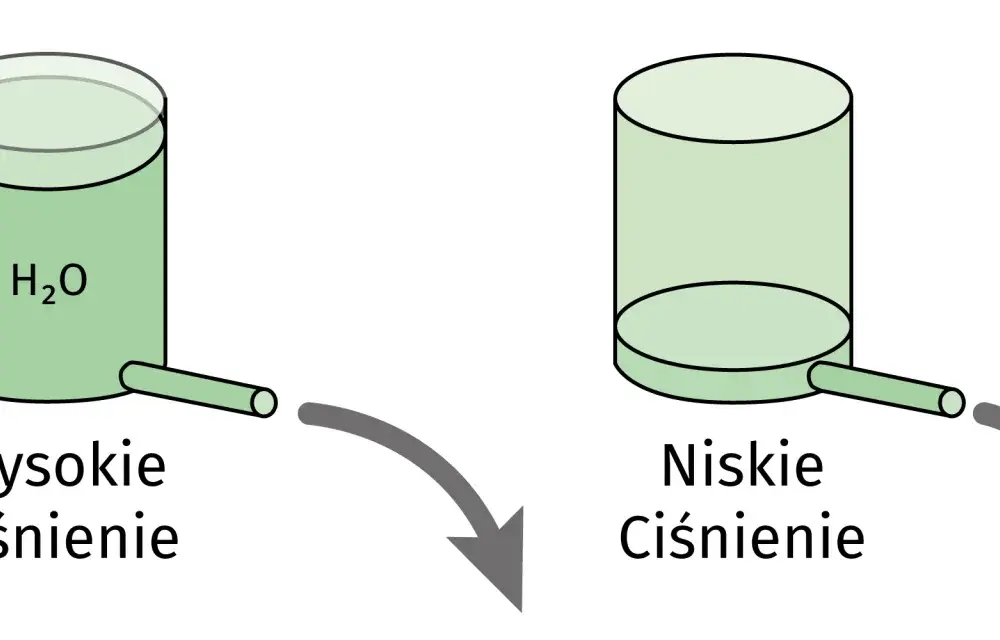

W codziennym języku napięcie bywa porównywane do ciśnienia w instalacji wodnej. To analogia tylko pomocnicza, ale dobrze pokazuje sens zjawiska: wyższe napięcie daje większą „siłę napędową” dla ładunków. Kiedy ten obraz jest już jasny, łatwiej przejść do tego, jak czytać konkretne wartości i jednostki zapisane przy urządzeniach.

Jak odczytywać wartości w voltach, miliwoltach i kilowoltach

Napięcie rzadko występuje w samych woltach. W praktyce spotkasz też przedrostki, które porządkują skalę pomiaru. To ważne, bo 5 V z USB, 230 V z gniazdka i 1000 V w instalacji przemysłowej oznaczają zupełnie inne warunki pracy.

Warto też pamiętać o różnicy między napięciem stałym i przemiennym. W sieci domowej w Polsce podaje się 230 V jako wartość skuteczną prądu przemiennego, a nie wartość chwilową. To znaczy, że napięcie w czasie się zmienia, a 230 V opisuje jego „ekwiwalent energetyczny”. Wartość maksymalna jest wyższa i wynosi w przybliżeniu 325 V.

To rozróżnienie często porządkuje całą resztę tematu, bo po nim łatwiej zobaczyć, gdzie takie napięcia rzeczywiście występują w codziennym użyciu.

Gdzie spotkasz napięcie w domu i w instalacji fotowoltaicznej

W domu napięcie nie jest abstrakcją. Występuje w każdym urządzeniu zasilanym z gniazdka, w ładowarkach, w zasilaczach i w całej instalacji elektrycznej. W fotowoltaice dochodzi do tego jeszcze strona DC, czyli napięcie stałe po stronie paneli i przewodów między modułami a falownikiem. Tam właśnie napięcie zaczyna decydować o doborze sprzętu, bezpieczeństwie i sprawności pracy całego układu.

W instalacjach fotowoltaicznych ważne jest to, że połączenie modułów szeregowo podnosi napięcie, a nie natężenie. To właśnie dlatego projektant nie patrzy wyłącznie na moc paneli, ale również na zakres napięć wejściowych falownika i warunki pracy zimą, gdy napięcie otwartego obwodu potrafi wzrosnąć. W praktyce to jeden z tych detali, które decydują, czy instalacja będzie działała stabilnie przez lata.

Skoro już widać, gdzie napięcie pojawia się w praktyce, warto przejść do pomiaru, bo tu najłatwiej o błąd albo niepotrzebne ryzyko.

Jak bezpiecznie zmierzyć napięcie multimetrem

Pomiar napięcia jest prosty tylko z pozoru. Multimetr trzeba ustawić odpowiednio do rodzaju sygnału, a przewody podłączyć równolegle do badanego punktu, nie szeregowo. To podstawowa zasada, którą początkujący mylą najczęściej. Jeśli miernik jest ustawiony na pomiar prądu, a nie napięcia, można uszkodzić urządzenie albo bezpiecznik w mierniku.

1. Ustaw miernik na pomiar V AC dla napięcia przemiennego albo V DC dla stałego.
2. Jeśli nie znasz spodziewanej wartości, zacznij od wyższego zakresu pomiarowego.
3. Przy DC czerwony przewód podłącz do plusa, a czarny do minusa.
4. Przy AC polaryzacja nie ma znaczenia, ale nadal trzeba zachować ostrożność.
5. Przy pomiarze gniazdka używaj miernika z odpowiednią kategorią bezpieczeństwa i nie dotykaj gołymi rękami metalowych końcówek.
6. Jeśli mierzysz instalację, której nie znasz, lepiej przerwać niż zgadywać.

Ja zawsze powtarzam jedną rzecz: napięcie samo w sobie nie „przepływa”, ale jest wystarczająco groźne, by traktować je z pełną uwagą. Zwłaszcza w sieci 230 V i przy po stronie DC w PV, gdzie błąd w podłączeniu potrafi być kosztowny. Gdy sam pomiar jest już jasny, pozostaje jeszcze jedna pułapka, czyli mylenie napięcia z innymi wielkościami elektrycznymi.

Czym napięcie różni się od natężenia i mocy

Napięcie, natężenie i moc są ze sobą powiązane, ale nie oznaczają tego samego. To rozróżnienie ma znaczenie nie tylko w teorii, lecz także przy doborze kabla, bezpiecznika, zasilacza czy falownika. Gdy ktoś myli te pojęcia, zwykle zaczynają się problemy z bezpieczeństwem albo z doborem urządzeń.

W praktyce wysoka moc może wynikać z wysokiego napięcia, wysokiego natężenia albo z obu tych czynników naraz. Dlatego samo napięcie nie mówi jeszcze wszystkiego o tym, czy instalacja jest „silna”, „wydajna” albo „bezpieczna”. Na przykład w fotowoltaice identyczna moc może pojawić się przy różnych konfiguracjach napięcia i prądu, a o wyborze rozwiązania decyduje dopiero cały zestaw parametrów.

Kiedy to rozróżnienie jest już w głowie, łatwo zauważyć najczęstsze błędy, które pojawiają się przy interpretacji danych z urządzeń i instalacji.

Najczęstsze pomyłki przy interpretacji napięcia

W pracy z elektryką największe błędy nie wynikają z braku wiedzy „co to jest napięcie”, tylko z nieuważnego czytania oznaczeń. Z mojego doświadczenia najwięcej kłopotów powodują cztery sytuacje: mylenie AC z DC, traktowanie 230 V jako wartości chwilowej, ignorowanie napięcia znamionowego urządzenia i zakładanie, że niższe napięcie zawsze oznacza pełne bezpieczeństwo.

• Mylenie AC z DC - zasilacz 12 V DC i sieć 230 V AC to nie są zamienne źródła zasilania.
• Brak uwagi na napięcie znamionowe - urządzenie może pracować tylko w określonym zakresie, a przekroczenie go skraca jego żywotność.
• Skupienie się wyłącznie na woltach - bez natężenia i mocy nie da się dobrze ocenić obciążenia układu.
• Bagatelizowanie niskich napięć - 12 V zwykle jest mniej groźne niż 230 V, ale przy dużym prądzie nadal może być niebezpieczne.
• Pomijanie warunków pracy - w PV temperatura, długość łańcucha i sposób połączenia paneli wpływają na realne napięcie w obwodzie.

Te błędy są przewidywalne, dlatego da się ich uniknąć. Wystarczy czytać nie tylko samą liczbę, ale też rodzaj prądu, zakres pracy i kontekst całej instalacji. To prowadzi prosto do ostatniej, najbardziej praktycznej części: co sprawdzam przed podłączeniem urządzenia albo projektowaniem instalacji PV.

Co sprawdzić przed podłączeniem urządzenia albo planowaniem PV

Przed podłączeniem czegokolwiek zawsze sprawdzam trzy rzeczy: jakie napięcie jest wymagane, czy źródło daje AC czy DC oraz czy zakres pracy urządzenia mieści się w realnych warunkach instalacji. To proste kryteria, ale właśnie one najczęściej odróżniają poprawne podłączenie od kosztownego błędu.

• Sprawdź napięcie znamionowe na tabliczce urządzenia lub w karcie katalogowej.
• Ustal, czy potrzebujesz prądu przemiennego, czy stałego.
• Porównaj nie tylko napięcie nominalne, ale też dopuszczalny zakres pracy.
• W PV zweryfikuj maksymalne napięcie wejściowe falownika i napięcie stringu w najchłodniejszych warunkach.
• Nie opieraj decyzji wyłącznie na mocy paneli lub zasilacza, bo to nie zastępuje danych o napięciu.
• Przy instalacjach sieciowych zostaw montaż i pomiary osobie z odpowiednimi uprawnieniami, jeśli nie masz doświadczenia.

Jeśli mam zostawić jedną praktyczną myśl, to tę: napięcie jest dopiero początkiem oceny układu, a nie jego pełnym opisem. Kiedy czytasz oznaczenia uważnie, patrzysz na AC lub DC, zakres pracy i kontekst instalacji, błędów jest po prostu mniej. To szczególnie ważne w fotowoltaice, gdzie poprawny dobór napięć decyduje nie tylko o wydajności, ale też o bezpieczeństwie całego systemu.
