W obwodach prądu przemiennego sama wartość w watach nie wystarcza, żeby uczciwie opisać obciążenie. Moc pozorna pokazuje, ile energii „krąży” między źródłem a odbiornikiem, a nie tylko ile zostaje zamienione na pracę lub ciepło. W tym tekście wyjaśniam, jak ją rozumieć, jak liczyć, czym różni się od mocy czynnej i biernej oraz dlaczego ma znaczenie przy doborze urządzeń, zabezpieczeń i falowników.
Najważniejsze fakty w skrócie
- To iloczyn napięcia skutecznego i prądu skutecznego, więc opisuje całe obciążenie elektryczne widziane przez źródło.
- Jednostką jest VA albo kVA, a nie W.
- Przy współczynniku mocy równym 1 wartości S i P są takie same, ale przy przesunięciu fazowym rośnie wymagany prąd.
- Największe znaczenie ma przy silnikach, pompach, zasilaczach, UPS-ach, transformatorach i falownikach PV.
- Mylenie kW z kVA prowadzi do złego doboru sprzętu i zbyt małego zapasu po stronie AC.
Czym jest ta wielkość i dlaczego pojawia się tylko w AC
Najprościej mówiąc, to iloczyn napięcia skutecznego i prądu skutecznego. Nie mówi jeszcze, ile energii odbiornik zamieni na światło, ruch albo ciepło, tylko jak duże obciążenie elektryczne „widzi” źródło. W praktyce zapisuję ją jako S = Usk × Isk.
W prądzie stałym wszystko jest proste, bo napięcie i prąd nie zmieniają fazy. W prądzie przemiennym sytuacja robi się ciekawsza: napięcie i prąd mogą być przesunięte w czasie, więc część energii jest chwilowo magazynowana w polu magnetycznym albo elektrycznym i oddawana z powrotem do układu. Właśnie dlatego ta wielkość ma sens przede wszystkim w AC.
Wartości skuteczne, czyli RMS, to takie wartości napięcia i prądu, które dają ten sam efekt cieplny co prąd stały o tej samej wartości liczbowej. To ważne, bo w elektrotechnice nie operuje się na „szczytach” sinusoidy, tylko na tym, co rzeczywiście liczy się dla obciążenia.
Jednostka VA oznacza woltamper. W praktyce spotkasz też kVA, bo większość urządzeń domowych i przemysłowych szybko wychodzi poza pojedyncze woltoampery. To prowadzi wprost do najważniejszego rozróżnienia między S, P i Q.
Dlaczego moc pozorna różni się od mocy czynnej

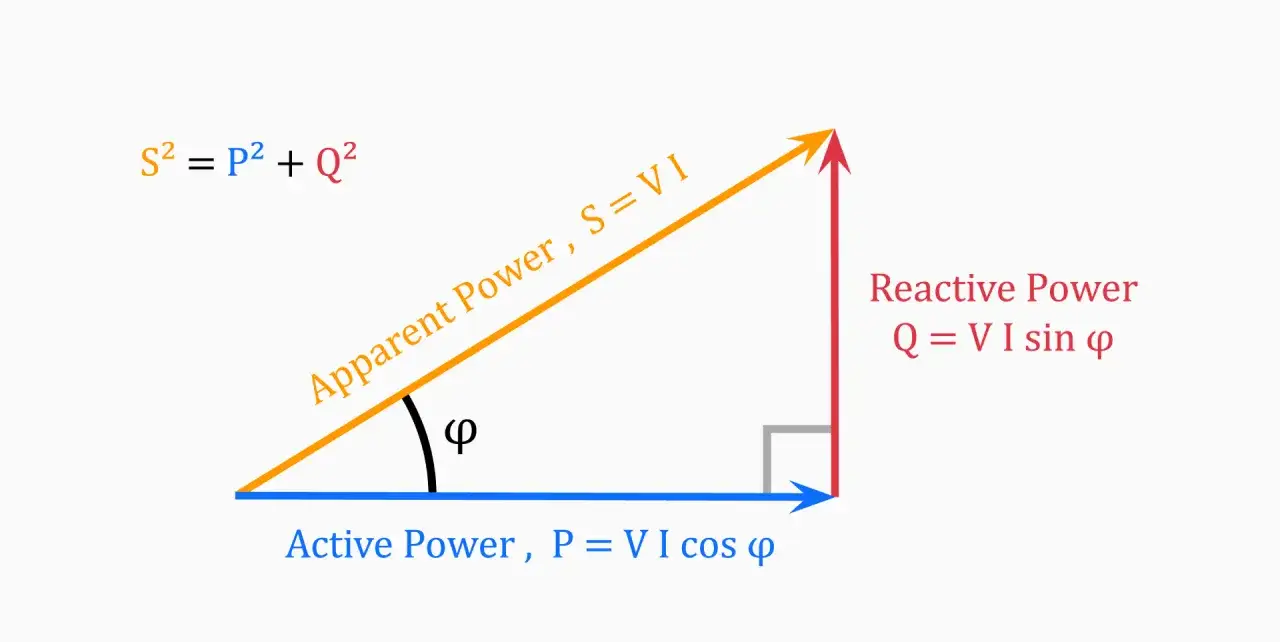

Tu widać sedno całego tematu. Moc czynna P to to, co realnie wykonuje pracę, a moc bierna Q opisuje energię wymienianą z polem w każdym okresie. Ich geometryczną sumę opisuje S, dlatego w idealnym układzie sinusoidalnym zachodzi zależność P² + Q² = S².
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Moc czynna | P | W | Energię zamienioną na pracę, ciepło, światło lub ruch |
| Moc bierna | Q | var | Energię krążącą między źródłem a elementami reaktancyjnymi |
| Moc pozorna | S | VA | Całkowite obciążenie elektryczne widziane przez źródło |
Najprostszy most między tymi wielkościami daje współczynnik mocy, czyli cosφ = P / S. Gdy cosφ = 1, cała dostarczona moc pozorna staje się mocą czynną. Gdy cosφ spada, źródło musi dostarczyć większy prąd, żeby odbiornik dostał tę samą moc użyteczną.
Warto pamiętać o ograniczeniu: przy mocno odkształconych przebiegach, na przykład zasilaczach impulsowych albo części elektroniki mocy, sama faza nie opisuje wszystkiego. Wtedy dochodzą harmoniczne i trzeba patrzeć szerzej niż tylko na prosty trójkąt mocy. Właśnie dlatego w praktyce nie lubię uproszczeń, które traktują każdy odbiornik tak, jakby był zwykłą grzałką.
To rozróżnienie najlepiej widać wtedy, gdy przejdziemy od definicji do prostych obliczeń.
Jak policzyć ją w praktyce
W obwodzie jednofazowym wzór jest bezpośredni: S = U × I. Dla instalacji 230 V i obciążenia 10 A wychodzi 2300 VA, czyli 2,3 kVA. Jeśli współczynnik mocy wynosi 0,8, moc czynna spada do 1,84 kW, a różnica pozostaje po stronie energii biernej.
W układzie trójfazowym dla obciążenia symetrycznego używa się wzoru S = √3 × U × I, gdzie U to napięcie międzyfazowe. Przy 400 V i 10 A otrzymujemy około 6,93 kVA. Po przemnożeniu przez cosφ = 0,85 wychodzi około 5,89 kW mocy czynnej.
| Przykład | Dane wejściowe | Wynik S | Wynik P |
|---|---|---|---|
| Grzałka jednofazowa | 230 V, 10 A, cosφ = 1 | 2,30 kVA | 2,30 kW |
| Pompa lub mały silnik | 230 V, 10 A, cosφ = 0,8 | 2,30 kVA | 1,84 kW |
| Silnik trójfazowy | 400 V, 10 A, cosφ = 0,85 | 6,93 kVA | 5,89 kW |
W takich liczbach widać coś bardzo praktycznego: ten sam prąd może oznaczać zupełnie inną moc użyteczną, zależnie od charakteru odbiornika. Dlatego sam odczyt amperów nie wystarcza, jeśli chcesz poprawnie ocenić obciążenie instalacji albo dobrać źródło zasilania.
Na tym tle najłatwiej zobaczyć, kiedy wartość w kVA trzeba traktować bardzo dosłownie.
Gdzie ta różnica najmocniej wychodzi w domu, warsztacie i fotowoltaice
W domu rozjazd między tym, co widać na tabliczce, a tym, co naprawdę obciąża instalację, pojawia się najczęściej przy pompach, klimatyzacji, elektronarzędziach i urządzeniach z silnikiem. Grzałka jest prosta: niemal całość idzie w ciepło, więc cosφ jest bliski 1. Silnik lub sprężarka to już inna historia, bo część energii jest potrzebna do wytworzenia pola magnetycznego, a nie tylko do wykonania pracy mechanicznej.
W warsztacie i małej firmie temat robi się jeszcze ważniejszy przy zasilaczach, spawarkach, UPS-ach i urządzeniach z dużymi prądami rozruchowymi. Czasem jeden odbiornik nie wygląda groźnie na papierze, ale przy starcie potrafi chwilowo pobrać znacznie więcej prądu, niż sugeruje jego moc czynna. To właśnie dlatego dobór zabezpieczenia po samych watach bywa błędem.
W instalacjach fotowoltaicznych patrzę na to szczególnie uważnie, bo falownik pracuje po stronie AC i ma własne ograniczenia prądowe. Producenci często podają jego parametry w kVA, a nie tylko w kW, bo to mówi, jakie obciążenie elektryczne urządzenie może bezpiecznie obsłużyć. Falownik 10 kVA przy cosφ = 1 może oddać około 10 kW mocy czynnej, ale przy cosφ = 0,9 już tylko około 9 kW.
To ma znaczenie także wtedy, gdy urządzenie ma wspierać sieć i pracować z ustawionym przesunięciem fazowym. Ja przy doborze falownika zawsze sprawdzam nie tylko moc w kW, ale też limit prądu AC, zakres cosφ i wymagania operatora sieci, bo te parametry potrafią zmienić realny zapas mocy bardziej niż sama liczba na etykiecie. Właśnie z tego powodu projekt PV trzeba czytać szerzej niż tylko przez pryzmat mocy modułów.
Z takiego podejścia wynikają konkretne pułapki, które najczęściej psują dobór sprzętu.
Najczęstsze błędy przy interpretacji parametrów
Najczęstszy błąd jest banalny: ktoś widzi kW i zakłada, że to to samo co kVA. To nieprawda, chyba że współczynnik mocy wynosi 1. Im niższy cosφ, tym większy prąd trzeba dostarczyć dla tej samej mocy użytecznej, a to oznacza większe obciążenie przewodów, zabezpieczeń i źródła zasilania.
Drugi błąd to traktowanie każdego odbiornika jak rezystora. W przypadku grzałki to jeszcze działa, ale już silnik, sprężarka, zasilacz impulsowy albo falownik zmieniają sytuację. W praktyce oznacza to, że dwa urządzenia o tej samej mocy czynnej mogą wymagać zupełnie innego prądu i innego zapasu po stronie instalacji.
Trzeci problem pojawia się przy przebiegach odkształconych. W nowoczesnych instalacjach jest coraz więcej elektroniki, która pobiera prąd w sposób nieliniowy. Sam cosφ poprawiony aktywnie nie zawsze znaczy, że temat jest zamknięty, bo harmoniczne nadal mogą podnosić straty i obciążać sieć. To szczególnie istotne w układach z dużą liczbą LED-ów, komputerów, zasilaczy i urządzeń energoelektronicznych.
Jeżeli dobrze ustawisz ten filtr, odczyt tabliczek znamionowych staje się dużo prostszy.
Co sprawdzam przed doborem urządzenia do sieci AC
Zaczynam od jednostek. Jeśli producent podaje W, kW, VA albo kVA, nie zakładam automatycznie, że chodzi o to samo. Potem sprawdzam współczynnik mocy przy obciążeniu nominalnym i porównuję go z prądem znamionowym, bo to zwykle lepiej opisuje rzeczywiste zachowanie urządzenia niż sama liczba mocy na froncie obudowy.
W instalacjach jednofazowych patrzę przede wszystkim na prąd, w trójfazowych dodatkowo na symetrię obciążenia i dopuszczalny zakres pracy. W PV dochodzi jeszcze jeden warunek: czy falownik ma zapas po stronie AC także wtedy, gdy ma oddawać lub pobierać moc bierną. Tego nie widać w samym katalogu marketingowym, ale w praktyce decyduje o komforcie pracy całej instalacji.
Jeżeli mam zostawić jedną prostą zasadę, to jest ona taka: waty mówią o tym, co urządzenie robi, VA o tym, jak mocno obciąża źródło, a cosφ pokazuje różnicę między jednym a drugim. To wystarcza, żeby czytać parametry bez zgadywania i dużo lepiej dobierać sprzęt do domu, warsztatu albo instalacji PV.
