W obwodach elektrycznych o bardzo niskim napięciu nie chodzi wyłącznie o to, ile woltów pokazuje miernik. Liczy się też separacja od sieci, sposób uziemienia, odporność na uszkodzenia i to, czy instalacja pozostaje bezpieczna także po awarii jednego elementu. Właśnie dlatego SELV jest tak ważny w automatyce, sterowaniu, oświetleniu pomocniczym i części układów spotykanych w fotowoltaice.
W tym tekście wyjaśniam, czym taki obwód różni się od innych układów bardzo niskiego napięcia, jak działa jego ochrona i jakie błędy najczęściej psują bezpieczeństwo w praktyce.
Najważniejsze zasady dotyczące SELV
- SELV to obwód bardzo niskiego napięcia z bezpieczną separacją od innych obwodów.
- W ujęciu IEC granica wynosi zwykle 50 V AC lub 120 V DC bez tętnień między przewodami albo względem ziemi.
- Najważniejsza jest nie sama wartość napięcia, ale separacja galwaniczna i brak przypadkowego połączenia z obwodami wyższego napięcia.
- PELV może być uziemiony, a FELV nie spełnia pełnych wymagań bezpieczeństwa dla SELV lub PELV.
- W fotowoltaice SELV najczęściej dotyczy sterowania, monitoringu i automatyki, a nie głównych stringów paneli.
Czym jest SELV i kiedy naprawdę zwiększa bezpieczeństwo
W definicji IEC SELV oznacza obwód, w którym napięcie jest ograniczone do poziomu uznawanego za bardzo niskie, a sam układ ma galwaniczne odseparowanie od źródła zasilania. W praktyce chodzi o to, żeby nawet przy typowym użytkowaniu i przy pojedynczej awarii ryzyko porażenia było możliwie małe.
To ważne rozróżnienie: samo niskie napięcie nie wystarcza. Jeżeli przewody są poprowadzone obok 230 V bez odpowiedniej separacji, a zasilacz nie zapewnia bezpiecznej izolacji, mówimy raczej o układzie, który tylko wygląda na bezpieczny. Z mojego punktu widzenia właśnie tu pojawia się najwięcej błędów w małych instalacjach, bo ktoś widzi 24 V i zakłada, że dalsze zasady przestają mieć znaczenie.
W praktyce SELV najczęściej spotyka się w obwodach sterowania, czujnikach, automatyce budynkowej, systemach alarmowych oraz w części urządzeń pomocniczych związanych z instalacjami fotowoltaicznymi. To rozwiązanie jest szczególnie cenne tam, gdzie człowiek może mieć bezpośredni kontakt z elementami instalacji. Następnie warto zobaczyć, z czego ta ochrona faktycznie wynika.
Jak działa ochrona w obwodzie o bardzo niskim napięciu bezpiecznym

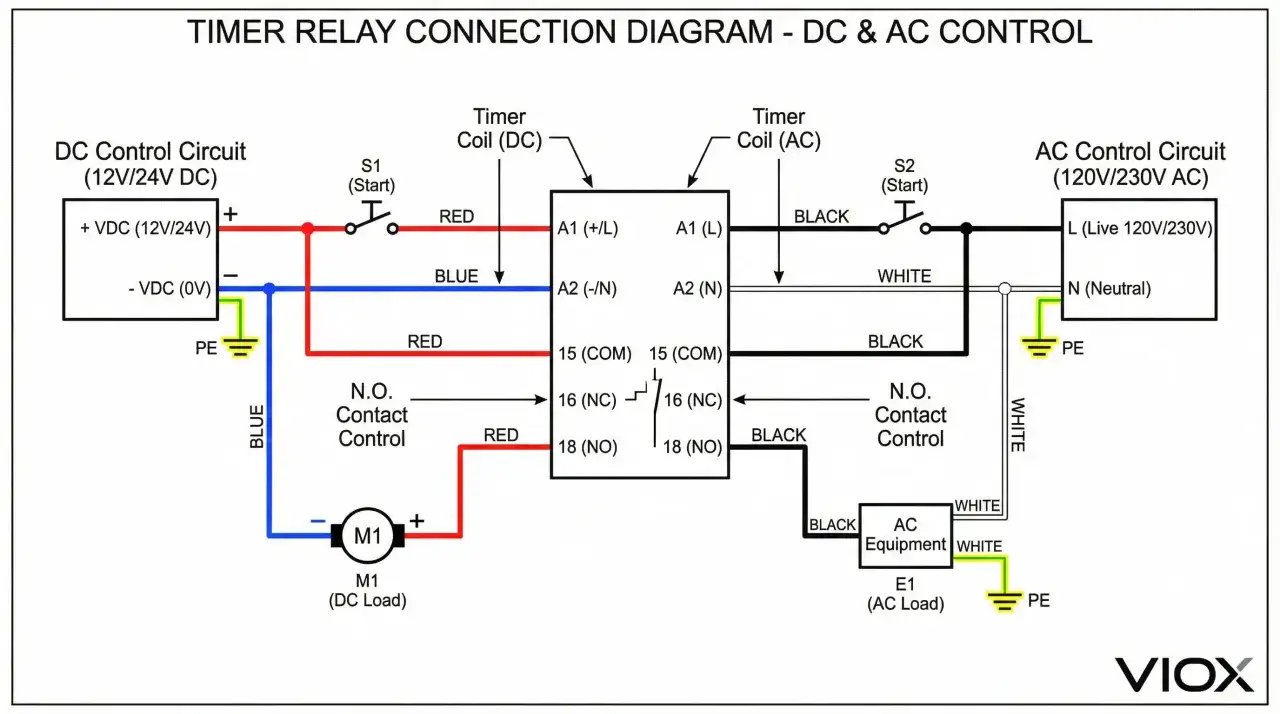

Bezpieczeństwo SELV opiera się na trzech filarach. Po pierwsze, źródło zasilania musi zapewniać odpowiednią separację od sieci, zwykle za pomocą transformatora bezpieczeństwa, izolowanej przetwornicy lub innego rozwiązania o równoważnych parametrach. Po drugie, napięcie musi pozostać w dopuszczalnym zakresie także pod obciążeniem, a nie tylko na „pusto”. Po trzecie, cały tor przewodów i złączy musi być prowadzony tak, by nie doszło do przypadkowego połączenia z obwodami wyższego napięcia.
W praktyce zwracam uwagę szczególnie na separację fizyczną. To oznacza osobne listwy zaciskowe, odpowiednie przegrody, właściwe złącza i jasne oznaczenia. Dobre oznaczenie przewodu nie naprawi złego projektu, ale pomaga uniknąć bardzo kosztownych pomyłek podczas serwisu. W instalacjach montowanych na dachach, w rozdzielnicach lub szafach sterowniczych to ma realne znaczenie, bo obok siebie często biegną przewody sygnałowe, zasilające i energetyczne.
Ważny szczegół: niskie napięcie nie oznacza braku zagrożenia w każdej sytuacji. Jeśli zasilacz ma dużą wydajność prądową, przewód może się przegrzać, a uszkodzona izolacja może stworzyć niebezpieczne warunki nawet przy 24 V DC. Bezpieczne napięcie nie zastępuje więc normalnej ochrony przeciwzwarciowej i kontroli jakości montażu.
Czym różni się SELV od PELV i FELV
Te trzy skróty łatwo pomylić, a różnice są istotne. SELV i PELV należą do obwodów bardzo niskiego napięcia, ale nie są identyczne. FELV z kolei wygląda podobnie na papierze, lecz nie zapewnia tych samych gwarancji ochronnych.
| Cecha | SELV | PELV | FELV |
|---|---|---|---|
| Uziemienie | Nie stosuje się celowego połączenia z ziemią ochronną | Dopuszczalne i często używane | Może występować, ale nie daje pełnej ochrony |
| Separacja od innych obwodów | Wymagana pełna separacja | Wymagana pełna separacja | Nie zawsze spełniona w stopniu właściwym dla SELV lub PELV |
| Typowe zastosowanie | Elementy dostępne dla użytkownika, czujniki, sterowanie, oświetlenie pomocnicze | Automatyka, napędy, układy, w których uziemienie poprawia EMC lub architekturę | Obwody wymagające dodatkowych środków ochrony |
| Znaczenie praktyczne | Najwyższy nacisk na ochronę przed porażeniem | Bezpieczne napięcie, ale z dopuszczonym odniesieniem do ziemi | Nie wolno traktować jak obwodu ochronnego bez dodatkowej analizy |
Jeśli miałbym wskazać najczęstszy błąd projektowy, to właśnie pomylenie SELV z „dowolnym 24 V”. PELV może być bardzo dobrym rozwiązaniem w automatyce, bo uziemienie często pomaga z punktu widzenia kompatybilności elektromagnetycznej. SELV jest natomiast właściwszy tam, gdzie priorytetem jest możliwie najprostsza i najbardziej czytelna separacja od reszty instalacji. Po tej różnicy łatwiej zrozumieć, gdzie taki układ naprawdę się przydaje.
Gdzie SELV spotkasz w domu, automatyce i fotowoltaice
W domu taki obwód najczęściej pojawia się w domofonach, systemach alarmowych, sterownikach rolet, czujnikach ruchu, automatyce bramowej i w części oświetlenia niskonapięciowego. Praktyczna korzyść jest prosta: użytkownik ma kontakt z elementami instalacji, które są zasilane bezpieczniejszym napięciem, a nie bezpośrednio z sieci 230 V.
W automatyce przemysłowej i budynkowej SELV albo układy do niego zbliżone spotyka się w torach sygnałowych, zasilaniu czujników, interfejsach komunikacyjnych i elektronice sterującej. Tu znaczenie ma nie tylko bezpieczeństwo, ale też stabilność pracy. Napięcie 24 V DC jest popularne, bo daje rozsądny kompromis między bezpieczeństwem, odpornością na spadki napięcia i wygodą projektowania.
W fotowoltaice sprawa jest bardziej złożona. Po stronie modułów i stringów pracują zwykle wyższe napięcia DC, więc SELV nie dotyczy głównego toru mocy. Pojawia się natomiast w układach pomocniczych: monitoringu, czujnikach, sterowaniu, komunikacji, zasilaniu elementów automatyki oraz w niektórych rozwiązaniach alarmowych lub serwisowych. To właśnie tam bezpieczne, dobrze odseparowane niskie napięcie ułatwia montaż i późniejszy serwis.
Warto też pamiętać, że w instalacjach PV niskie napięcie pomocnicze nie powinno być traktowane jako „dodatek bez znaczenia”. Jeśli biegnie obok przewodów DC z paneli, trzeba zachować porządek, rozdział tras i jasne oznaczenia. Inaczej korzyść z bezpiecznego napięcia zostaje częściowo zniwelowana przez bałagan montażowy.
Najczęstsze błędy, które psują bezpieczeństwo obwodu
W praktyce widzę powtarzalny zestaw pomyłek. Część z nich wynika z pośpiechu, część z oszczędności, a część z błędnego założenia, że skoro napięcie jest niskie, to nie trzeba już niczego pilnować.
- Mieszanie SELV z obwodami 230 V w jednej puszce lub jednej listwie bez właściwej separacji.
- Stosowanie zasilacza bez odpowiedniej izolacji tylko dlatego, że na wyjściu ma 24 V DC.
- Uziemianie obwodu SELV „na wszelki wypadek”, mimo że projekt miał zachować pełne odseparowanie.
- Używanie tych samych złączy dla różnych napięć, co zwiększa ryzyko błędnego podłączenia.
- Brak kontroli prądu zwarciowego, przez co przewody i urządzenia pomocnicze są narażone na przeciążenie.
- Ignorowanie warunków środowiskowych, zwłaszcza wilgoci, pyłu i pracy na dachu lub w metalowych obudowach.
Jest też błąd bardziej subtelny: traktowanie „SELV” jako etykiety marketingowej na zasilaczu, a nie jako wymagania całego układu. Sam zasilacz nie wystarczy, jeśli później ktoś połączy jego wyjście z obwodem o innym potencjale albo poprowadzi przewody bez rozdziału. Bezpieczny jest cały system, nie pojedyncza naklejka.
Co sprawdzić przed uruchomieniem obwodu
Jeżeli projektujesz, modernizujesz albo odbierasz taki układ, wolę zawsze przejść przez krótką listę kontrolną. To oszczędza czas przy uruchomieniu i zmniejsza ryzyko późniejszych usterek.
- Sprawdź, czy źródło zasilania ma odpowiednią izolację i jest przewidziane do pracy jako SELV albo PELV, jeśli dokumentacja tak stanowi.
- Upewnij się, że napięcie pozostaje w dopuszczalnym zakresie również pod obciążeniem, a nie tylko przy pomiarze bez obciążenia.
- Oddziel przewody i listwy zaciskowe obwodu niskonapięciowego od torów 230 V lub wyższych napięć DC.
- Zweryfikuj, czy złącza nie pozwalają na przypadkowe wpięcie niewłaściwego przewodu.
- Sprawdź, czy producent urządzenia wymaga SELV, PELV albo konkretnego typu zasilacza.
- Jeżeli układ pracuje w wilgotnym lub zapylonym miejscu, przyjmij bardziej zachowawcze założenia co do izolacji i prowadzenia przewodów.
W mojej ocenie najważniejsze jest to, by nie kończyć kontroli na samym pomiarze multimetrem. Warto jeszcze spojrzeć na trasę kabli, jakość złączy i zachowanie układu po odłączeniu oraz ponownym załączeniu zasilania. Właśnie wtedy wychodzą na jaw niedopatrzenia, których nie widać na pierwszym uruchomieniu.
Kiedy niskie napięcie naprawdę działa na twoją korzyść
SELV ma sens wtedy, gdy jest częścią przemyślanego projektu, a nie tylko sposobem na obniżenie napięcia. Najlepszy efekt daje tam, gdzie użytkownik ma bezpośredni kontakt z urządzeniem, a instalacja musi pozostać czytelna, serwisowalna i odporna na typowe pomyłki montażowe.
Jeśli miałbym sprowadzić cały temat do jednej praktycznej zasady, powiedziałbym tak: traktuj obwód SELV jak osobny, zamknięty system. Nie mieszaj go z innymi napięciami, nie oszczędzaj na separacji i nie zakładaj, że niskie napięcie automatycznie rozwiązuje problem bezpieczeństwa. W dobrze zaprojektowanej instalacji fotowoltaicznej, automatyce domowej czy systemie sterowania to właśnie konsekwencja montażu daje realny spokój, a nie sama wartość napięcia.
Jeżeli obwód ma współpracować z resztą instalacji, kluczowe są jeszcze porządek w rozdzielnicy, poprawne oznaczenia i zgodność z dokumentacją producenta. To drobiazgi tylko z pozoru. W praktyce właśnie one decydują o tym, czy SELV pozostanie bezpiecznym rozwiązaniem, czy stanie się tylko napisem na obudowie.
