Płyta indukcyjna 400V - Podłącz poprawnie i bezpiecznie!

Podłączenie płyty indukcyjnej 400v to temat, w którym łatwo pomylić opis z tabliczki znamionowej z realnym układem instalacji. W praktyce liczy się nie sam napis na urządzeniu, ale to, czy model pracuje w układzie 2N~, 3N~ albo w innej konfiguracji, oraz czy domowa instalacja ma osobny obwód, właściwe zabezpieczenia i dobry przewód. W tym poradniku przechodzę przez to krok po kroku: od odczytania oznaczeń, przez schemat połączeń, aż po błędy, które najczęściej kończą się awarią albo wybitym zabezpieczeniem.

Co naprawdę oznacza 400 V w płycie indukcyjnej

Electrolux wyjaśnia oznaczenia płyt bardzo praktycznie: na tabliczce widzisz nie tylko moc urządzenia, ale też informację o tym, ile modułów zasilania trzeba zasilić i w jakim układzie pracuje sprzęt. To ważne, bo w kuchni nie chodzi o samo hasło „400 V”, lecz o to, czy płyta ma wariant 2N~, 3N~ albo inną konfigurację zgodną z domową instalacją.

Ja zawsze zaczynam od tabliczki znamionowej, bo to ona mówi więcej niż opis marketingowy. W praktyce spotkasz najczęściej trzy scenariusze: model na jedną fazę, model 2N~ z dwiema liniami zasilania albo model 3N~ z trzema fazami. Sama płyta i tak korzysta z napięcia roboczego 230 V w swoich torach zasilania, więc 400 V odnosi się do układu instalacji, a nie do tego, że urządzenie ma być „nakarmione” jednym kablem 400 V wprost.

Najważniejsze jest to, że ostateczny schemat zawsze wyznacza instrukcja konkretnego modelu. Jeśli ktoś traktuje każdą płytę „400 V” tak samo, bardzo szybko wchodzi w problemy z mocą, zabezpieczeniami albo gwarancją. Z takiego odczytu oznaczeń od razu wynika, czy instalacja jest gotowa, czy trzeba ją jeszcze dopracować. A skoro to już wiemy, trzeba sprawdzić, co przygotować zanim zacznie się sam montaż.

Co sprawdzić, zanim zaczniesz montaż

Ja zawsze zaczynam od pięciu rzeczy: osobnego obwodu, zabezpieczeń, przewodu, miejsca w blacie i możliwości bezpiecznego odłączenia zasilania w rozdzielnicy. To są drobiazgi tylko z pozoru. W praktyce właśnie one decydują, czy płyta będzie działała stabilnie, czy zacznie wybijać zabezpieczenie po drugim garnku z wodą.

• Osobny obwód - płyta nie powinna wisieć razem z czajnikiem, piekarnikiem i innymi ciężkimi odbiornikami na jednym torze.
• Przekrój przewodu - w instrukcjach często spotyka się przykłady typu 4x2,5 mm² przy 2N~ i 5x1,5 mm² przy 3N~, ale to trzeba potwierdzić dla konkretnego modelu.
• Zabezpieczenie - powinno odpowiadać mocy urządzenia i sposobowi przyłączenia, a nie temu, co akurat „jest wolne” w rozdzielnicy.
• Uziemienie i przewód PE - bez tego nie traktuję montażu jako poprawnego, nawet jeśli płyta chwilowo ruszy.
• Wentylacja i miejsce zabudowy - płyta potrzebuje przestrzeni zgodnej z instrukcją, bo elektronika nie lubi przegrzania od spodu.
• Możliwość odłączenia zasilania - przy serwisie i testach to kwestia bezpieczeństwa, nie wygody.

Jeżeli w domu jest już fotowoltaika, pompa ciepła albo ładowarka do auta, patrzę także na bilans faz. Sama płyta nie musi być problemem, ale w połączeniu z innymi dużymi odbiornikami potrafi przeciążyć jedną fazę i dać objawy, które trudno potem powiązać z kuchnią. Dopiero po takim przeglądzie ma sens rozpisanie samego schematu połączenia.

Jak wygląda poprawny schemat połączenia

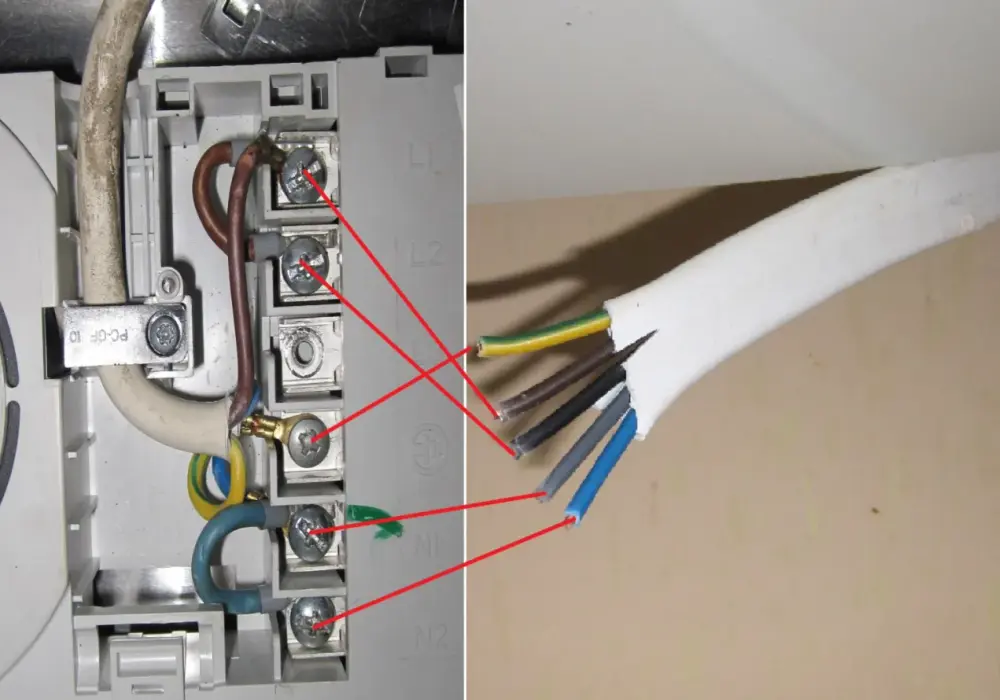

Na listwie zaciskowej zwykle widzisz oznaczenia L1, L2, L3, N i PE. L oznacza przewody fazowe, N to neutralny, a PE to ochronny. W praktyce większość problemów bierze się z pomylenia tych ról albo z mostkowania przewodów niezgodnie ze schematem producenta.

Nie traktuję N i PE jak elementów zamiennych. Mostki stosuje się tylko wtedy, gdy pokazuje to instrukcja konkretnej płyty. W modelach 2N~ i 3N~ układ żył bywa inny, ale zasada pozostaje ta sama: fazy mają trafić na właściwe zaciski, neutralny na N, a przewód ochronny na PE. Kolory przewodów w typowej instalacji też są czytelne: brązowy, czarny i szary to fazy, niebieski to neutralny, a żółto-zielony to ochronny.

Warto tu pamiętać o jeszcze jednej rzeczy: schematy podłączenia nie są ozdobą w instrukcji, tylko realnym narzędziem montażowym. W wielu modelach producent podaje też minimalny bezpiecznik dla konkretnego układu, więc ignorowanie tej informacji zwykle kończy się zbyt słabą pracą płyty albo wyzwalaniem zabezpieczeń. Z takim układem można już przejść do samego montażu krok po kroku.

Jak przebiega montaż krok po kroku

1. Odłączam zasilanie w rozdzielnicy i upewniam się, że na obwodzie nie ma napięcia. Tu nie ma skrótów ani testów „na oko”.
2. Sprawdzam model i instrukcję, bo to one decydują o wariancie 1N~, 2N~ albo 3N~ oraz o wymaganym przewodzie.
3. Przygotowuję kabel i zaciski zgodnie z parametrami producenta. Jeśli coś nie zgadza się z dokumentacją, przerywam pracę.
4. Wykonuję podłączenie zgodnie ze schematem, dokręcam zaciski i nie zostawiam żadnego luźnego styku. Luźny styk to jeden z najgorszych scenariuszy, bo potrafi się grzać bez natychmiastowego wyzwalania zabezpieczenia.
5. Mocuję płytę w blacie i sprawdzam, czy ma zapewnioną wentylację, a przewód nie jest przyciśnięty lub zagięty w niebezpieczny sposób.
6. Robię test startowy na każdym polu osobno. Najlepiej użyć garnka z ferromagnetycznym dnem, nalać trochę wody i sprawdzić, czy urządzenie rozpoznaje naczynie oraz płynnie reguluje moc.

Po takim starcie zwracam uwagę nie tylko na to, czy płyta grzeje, ale też czy pracuje równo i nie wyrzuca zabezpieczenia przy większym obciążeniu. Jeśli pojawia się zapach przegrzanej izolacji, jeśli panel zachowuje się niestabilnie albo jeśli słychać nienaturalne trzaski z listwy przyłączeniowej, nie uznaję montażu za zakończony. Taki objaw jest sygnałem, że coś trzeba poprawić, zanim kuchnia zacznie działać normalnie.

Najczęstsze błędy i co one oznaczają

Najwięcej problemów widzę nie przy samym przykręcaniu przewodów, tylko przy założeniach. Ktoś kupuje płytę „na 400 V”, zakłada, że każda instalacja trójfazowa pasuje, i pomija instrukcję. To szybka droga do awarii, a czasem do wymiany elektroniki.

• Zły przekrój przewodu - przewód może się nagrzewać, a zabezpieczenie będzie działało niestabilnie albo zbyt późno.
• Błędne mostkowanie zacisków - płyta działa połowicznie, ogranicza moc albo w ogóle nie startuje.
• Brak dedykowanego obwodu - przy gotowaniu na kilku polach jednocześnie zaczynają się wyłączenia i spadki komfortu pracy.
• Luźne połączenia - to klasyczny przepis na lokalne grzanie zacisku i uszkodzenie osprzętu.
• Podłączenie bez PE - ryzyko jest zbyt duże, żeby taki wariant traktować jako akceptowalny.
• Przedłużacze i przejściówki - nie powinny mieć tu żadnego zastosowania, bo pod obciążeniem robią się punktem ryzyka.

Objawy, które mnie natychmiast zatrzymują, są dość przewidywalne: wybijanie bezpiecznika, komunikat błędu, brak reakcji jednego pola, nierówne grzanie albo wyłączenie się płyty po kilku minutach. Bosch zwraca uwagę, że przy płytach trójfazowych źle wykonane podłączenie może ograniczyć moc lub całkowicie zatrzymać pracę urządzenia, i to dokładnie zgadza się z tym, co widać w praktyce. Z takich błędów warto wyciągnąć jeszcze jedną lekcję: sama obecność 400 V w domu nie rozwiązuje wszystkiego, jeśli instalacja nie jest dobrze zbalansowana.

Jak to się przekłada na dom z fotowoltaiką i innymi dużymi odbiornikami

W domu z fotowoltaiką indukcja nie jest problemem, ale bywa największym jednorazowym odbiornikiem w kuchni. Jeśli płyta ma moc katalogową rzędu 7-11 kW, a obok działa jeszcze piekarnik, pompa ciepła albo ładowarka samochodu, obciążenie faz trzeba rozplanować rozsądnie. Właśnie tutaj dobrze wykonane przyłącze 400 V ma sens praktyczny: pomaga równiej rozłożyć pobór mocy, zamiast dusić jedną fazę w najmniej wygodnym momencie dnia.

Nie oczekuję od fotowoltaiki cudów w godzinach wieczornego gotowania, bo panele wtedy zwykle nie produkują tyle energii, ile potrzeba. Ale dobrze zaprojektowana instalacja daje coś innego: większą elastyczność i mniejszą skłonność do przeciążania jednego toru. Jeśli masz falownik trójfazowy, system zarządzania energią albo ogranicznik mocy, płyta indukcyjna powinna być uwzględniona w całym bilansie domu, a nie traktowana jako osobny, przypadkowy element.

• Przy instalacji PV patrzę na rozkład odbiorników między fazami, nie tylko na łączną moc domu.
• Jeśli w kuchni pracuje kilka dużych urządzeń, lepiej zaplanować ich zasilanie razem z elektrykiem niż poprawiać układ po fakcie.
• Gdy w domu pojawia się ładowarka do auta, pompa ciepła albo większy magazyn energii, kuchnia też powinna wejść do projektu obciążenia.

Takie podejście nie zwiększa samej produkcji energii, ale realnie poprawia komfort użytkowania. A ponieważ temat elektryki łatwo przeskoczyć z poziomu „działa albo nie działa” do poziomu bezpieczeństwa, kolejny krok jest prosty: sprawdzić, kiedy trzeba bezwzględnie wezwać fachowca.

Kiedy wezwać elektryka i co sprawdzić po pierwszym uruchomieniu

UOKiK przypomina, że nieprawidłowy montaż zwiększa ryzyko zwarcia, samoistnego włączenia się płyty, poparzenia, a nawet pożaru. Ja w takich sytuacjach nie dyskutuję z teorią: jeśli nie ma pewności co do schematu, przekroju przewodów, stanu uziemienia albo rodzaju zabezpieczeń, montaż trzeba oddać elektrykowi z uprawnieniami SEP do 1 kV.

• Nie wiem, czy instalacja obsługuje 2N~ czy 3N~.
• W rozdzielnicy nie ma osobnego, czytelnie opisanego obwodu dla płyty.
• Instalacja jest stara, aluminiowa albo budzi wątpliwości co do stanu przewodów.
• Płyta po uruchomieniu wyrzuca zabezpieczenie albo pokazuje błąd.
• Przy zaciskach, kablu lub obudowie pojawia się nietypowe nagrzewanie.

Po pierwszym gotowaniu sprawdzam trzy rzeczy: czy każde pole grzeje stabilnie, czy zabezpieczenia nie wyzwalają się bez powodu i czy w okolicy listwy przyłączeniowej nie ma oznak przegrzewania. Jeśli wszystko działa równo, instalacja jest opisana w rozdzielnicy, a przewód i zaciski pozostają chłodne w normalnej pracy, można uznać montaż za poprawny. Jeśli jednak coś wygląda podejrzanie, nie traktuję tego jak drobiazgu do „przepalenia” przez kilka dni. W elektryce takie podejście kosztuje więcej niż szybka, porządna kontrola od razu po montażu.
