Symbol rezystora wydaje się prosty, ale w praktyce decyduje o tym, czy schemat czyta się od razu, czy trzeba zgadywać, co autor miał na myśli. Poniżej pokazuję, jak wygląda oznaczenie rezystora na schemacie, dlaczego spotyka się dwa podstawowe zapisy, jak rozpoznać wersje dla elementów regulowanych i czujników oraz na co zwracać uwagę w dokumentacji elektronicznej i układach związanych z fotowoltaiką.
Najważniejsze różnice między symbolami rezystora warto znać od razu
- W schematach najczęściej spotkasz dwa zapisy: europejski prostokąt i amerykański zygzak.
- W Polsce i w nowszej dokumentacji częściej dominuje konwencja zgodna z IEC 60617.
- Strzałka na symbolu zwykle oznacza element regulowany, a nie kierunek przepływu prądu.
- Obok symbolu szukaj oznaczenia typu R1, wartości w omach oraz ewentualnej tolerancji i mocy.
- W układach PV rezystory pojawiają się głównie w pomiarze, dzielnikach napięcia, filtracji i ograniczaniu sygnałów.
Jak wygląda podstawowy symbol rezystora
Najprostszy rezystor na schemacie to element dwuprzewodowy włączony w tor obwodu. W praktyce spotkasz dwie dominujące konwencje: w europejskiej dokumentacji częściej pojawia się prostokąt, a w materiałach amerykańskich i części starszych opracowań zygzakowata linia. Według PKN symbole stosowane w schematach elektrycznych powinny być zgodne z IEC 60617, dlatego w polskich projektach prostokąt jest dziś bardzo naturalnym wyborem.
Ja patrzę na to tak: kształt bywa różny, ale funkcja elementu pozostaje ta sama. Rezystor ma ograniczać prąd, dzielić napięcie albo wprowadzać kontrolowany spadek napięcia. Jeśli więc widzisz symbol rezystora w jednym z dwóch wariantów, nie koncentruj się najpierw na geometrii, tylko na tym, w jakiej części schematu element pracuje.
| Konwencja | Jak wygląda | Gdzie spotkasz ją najczęściej |
|---|---|---|
| IEC 60617 | Prostokąt wstawiony między przewody, często zapisywany skrótowo jako ─[ ]─
|
Polska, Europa, nowa dokumentacja techniczna |
| ANSI / IEEE | Linia zygzakowata, często zapisywana skrótowo jako ─/\/\/\─
|
USA, starsze schematy, część bibliotek i podręczników |
Jeżeli czytasz projekt mieszany albo importowany z innego kraju, nie zakładaj od razu błędu. Najpierw sprawdź legendę, standard dokumentacji i opis elementów. To oszczędza więcej czasu niż późniejsze poprawki, zwłaszcza gdy schemat jest częścią większego układu sterowania lub falownika. Gdy ten podział masz już w głowie, łatwiej przejść do wariantów specjalnych.

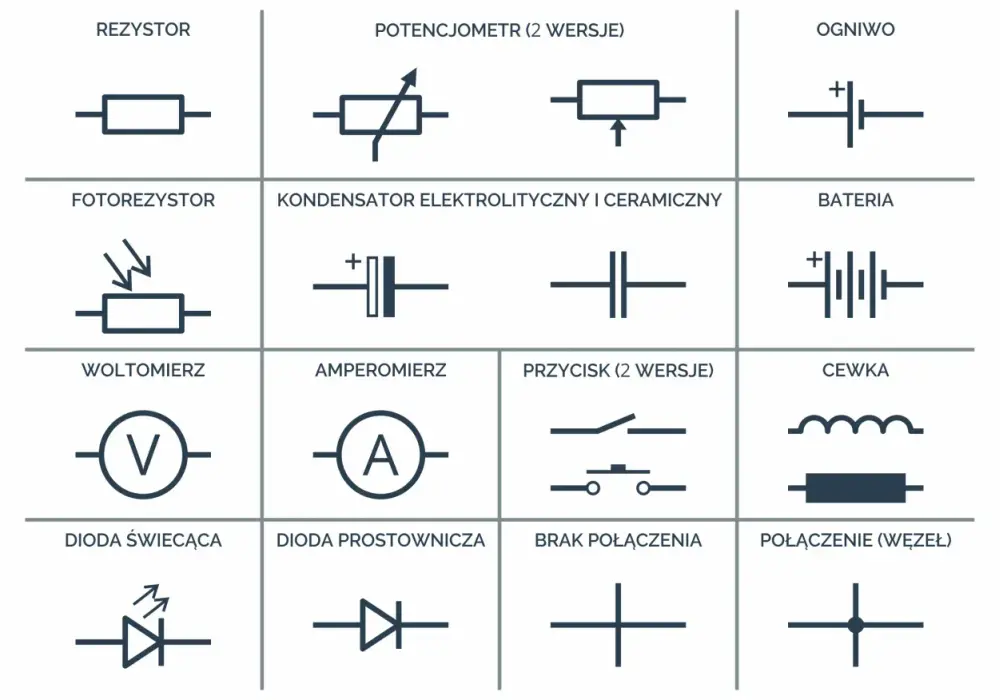

Jak rozpoznać odmiany symbolu rezystora
W elektronice sam rezystor stały to dopiero początek. Na schematach bardzo często spotyka się jego odmiany, które wyglądają podobnie, ale pełnią zupełnie inną rolę. W praktyce warto nauczyć się ich odróżniać, bo pomylenie rezystora regulowanego z czujnikiem albo potencjometru z reostatem potrafi zepsuć odczyt całego obwodu.
| Wariant | Jak wygląda na schemacie | Co oznacza w praktyce |
|---|---|---|
| Rezystor stały | Podstawowy symbol bez dodatkowych strzałek i znaczników | Ma stałą rezystancję i najczęściej służy do ograniczania prądu lub tworzenia dzielnika napięcia |
| Rezystor regulowany / reostat | Symbol rezystora z ukośną strzałką | Pozwala zmieniać opór w torze prądowym; zwykle ma 2 zaciski używane roboczo |
| Potencjometr | Symbol rezystora z wyprowadzeniem ślizgacza, często ze strzałką skierowaną do środka | Pracuje jako dzielnik napięcia i ma 3 zaciski |
| Termistor | Rezystor z dodatkowym oznaczeniem temperatury lub skrótem NTC / PTC | Zmienia opór wraz z temperaturą, dlatego bywa używany w pomiarach i zabezpieczeniach |
| Fotorezystor | Rezystor z dwiema strzałkami kierowanymi na element | Reaguje na światło, więc pojawia się w czujnikach oświetlenia i prostych automatyzacjach |
Jak czytać oznaczenia obok symbolu
Sam kształt nie wystarczy. Przy rezystorze liczy się też oznaczenie literowe, wartość i kontekst połączenia. Najczęściej zobaczysz literę R oraz numer, na przykład R1, R7 albo R23. To nie jest ozdobnik, tylko identyfikator, który pozwala odróżnić elementy o podobnym wyglądzie w całym projekcie.
Obok symbolu mogą pojawić się też konkretne dane techniczne: wartość w omach, kiloomach lub megaomach, tolerancja, moc znamionowa, a czasem dodatkowy opis, na przykład NTC, PTC albo oznaczenie typu dzielnika. W praktyce zapis R4 10 kΩ 1% 0,25 W mówi mi od razu cztery rzeczy: który to element, jaką ma wartość, jak bardzo może się różnić od nominalnej i ile mocy może bezpiecznie rozpraszać. To szczególnie ważne w układach pomiarowych i sterujących, gdzie niedoszacowanie mocy kończy się przegrzewaniem albo dryftem parametrów.
- R1, R2, R3 - oznaczenia kolejnych rezystorów w schemacie.
- Ω, kΩ, MΩ - jednostki rezystancji, które mówią o skali wartości.
- % - tolerancja, czyli dopuszczalne odchylenie od wartości nominalnej.
- W - moc znamionowa, istotna przy obciążeniu i nagrzewaniu.
Jeśli schemat pochodzi z gotowej biblioteki CAD albo z dokumentacji producenta, nie pomijaj legendy. W jednej bibliotece ten sam zapis może oznaczać element symulacyjny, w innej wersję montażową, a w jeszcze innej wariant dla konkretnej normy. Tę pułapkę widać szczególnie dobrze przy projektach z większą liczbą elementów biernych, więc warto ją mieć z tyłu głowy.
Na jakie pomyłki uważać przy odczycie schematu
Najczęstszy błąd polega na założeniu, że każdy schemat wygląda tak samo. Nie wygląda. Różne standardy są wciąż w użyciu, a projektanci bibliotek CAD potrafią łączyć stare i nowe konwencje. Ja zawsze sprawdzam, czy cały dokument trzyma jeden styl, bo mieszanie prostokąta z zygzakiem w jednym projekcie bez wyjaśnienia potrafi wprowadzić niepotrzebny chaos.
Druga częsta pomyłka dotyczy strzałki. W rezystorze regulowanym strzałka nie oznacza kierunku prądu, tylko możliwość zmiany wartości lub obecność ślizgacza. To ma ogromne znaczenie przy potencjometrach, które pracują jako dzielniki napięcia. Jeśli ktoś odczyta strzałkę dosłownie, łatwo pomyli funkcję elementu i źle oceni cały fragment układu.
- Nie zakładaj, że prostokąt i zygzak oznaczają inne elementy.
- Nie myl rezystora regulowanego z potencjometrem bez sprawdzenia liczby wyprowadzeń.
- Nie interpretuj strzałki jako kierunku przepływu prądu.
- Nie ignoruj opisów NTC, PTC i symboli światła przy czujnikach.
- Nie pomijaj legendy projektu, jeśli schemat pochodzi z innego kraju lub programu CAD.
Te pomyłki są banalne, ale właśnie dlatego zdarzają się najczęściej. Gdy czytelnik przyswoi tę logikę, znacznie łatwiej odróżni zwykły opornik od elementu regulacyjnego lub czujnika. To prowadzi już wprost do praktycznego zastosowania w realnych układach.
Gdzie ten symbol spotkasz w praktyce instalacji i elektroniki PV
W instalacjach fotowoltaicznych rezystory nie są efektowne, ale bez nich wiele układów nie działałoby stabilnie. Pojawiają się w dzielnikach napięcia, obwodach pomiarowych, filtrach, układach rozładowujących, a także jako elementy ograniczające prąd i dopasowujące sygnały. W falownikach, regulatorach ładowania czy modułach monitoringu ich symbol zobaczysz często, nawet jeśli sam element jest mały i niedrogi.
To właśnie tutaj symbol ma znaczenie praktyczne, a nie tylko „szkolne”. Rezystor pomiarowy typu shunt pomaga mierzyć prąd, rezystor podciągający stabilizuje stan wejścia, a rezystor w dzielniku pozwala bezpiecznie sprowadzić wysokie napięcie do poziomu akceptowalnego przez elektronikę sterującą. W układach PV, gdzie ważna jest zarówno sprawność, jak i bezpieczeństwo, taka prostota jest zaletą. Jeden źle odczytany symbol może oznaczać błędny wybór wartości, a to już wpływa na pracę całego toru pomiarowego.
Jeżeli projekt dotyczy energii słonecznej, zwracam szczególną uwagę na trzy rzeczy: moc rezystora, warunki termiczne i miejsce w obwodzie. W pobliżu elementów mocy nawet zwykły rezystor musi mieć zapas, bo temperatura potrafi mocno zmienić jego zachowanie. Dlatego schemat czytam zawsze razem z opisem technicznym, a nie tylko po samych ikonach. Taka praktyka oszczędza czas przy montażu, diagnostyce i serwisie.
Co warto zapamiętać, żeby czytać schematy szybciej
Najkrótsza droga do pewnego odczytu schematu jest zaskakująco prosta: najpierw sprawdź standard symboli, potem oznaczenie elementu, a dopiero na końcu sam kształt. W przypadku rezystora to zwykle wystarcza, by w kilka sekund rozpoznać, czy masz do czynienia z elementem stałym, regulowanym, czujnikiem czy potencjometrem. Ta kolejność działa zwłaszcza wtedy, gdy dokument pochodzi z różnych źródeł i nie trzyma jednej stylistyki.
Jeśli mam doradzić jedną rzecz na koniec, to tę: nie ucz się symbolu w oderwaniu od kontekstu obwodu. Rezystor w dzielniku napięcia, rezystor w układzie pomiarowym i rezystor w torze ochronnym wyglądają podobnie, ale pełnią inne role. Właśnie dlatego warto patrzeć na schemat jak na całość, a nie jak na zbiór pojedynczych znaków. Dzięki temu szybciej czytasz dokumentację, rzadziej popełniasz błędy i lepiej rozumiesz elektronikę, która stoi za nowoczesnymi instalacjami i systemami energetycznymi.
