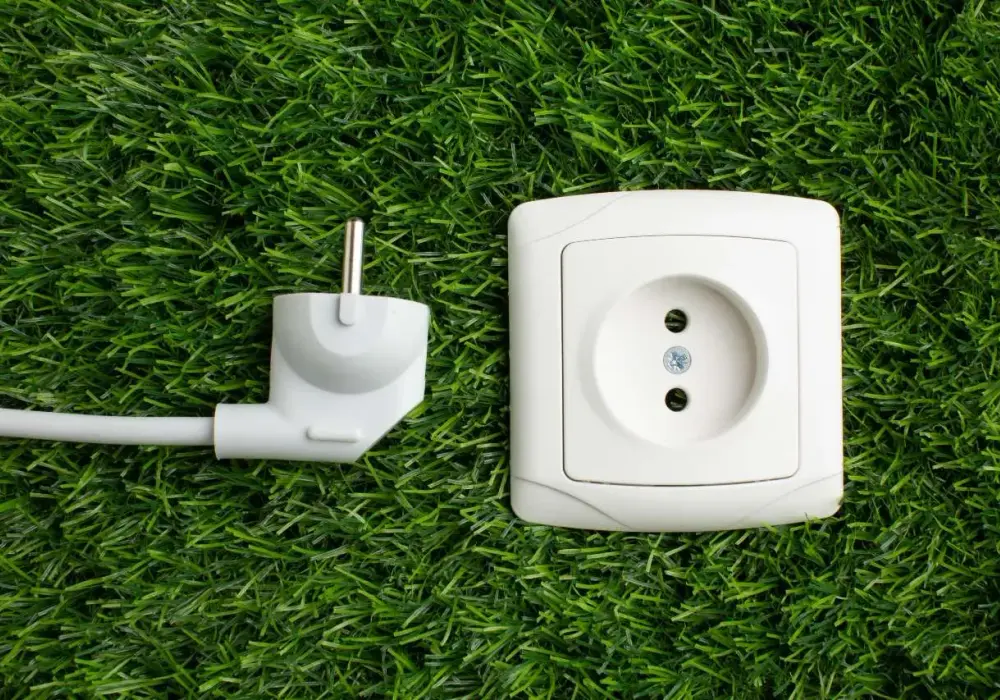

Stare instalacje dwuprzewodowe nadal spotyka się w mieszkaniach, domach i pomieszczeniach gospodarczych, a problem zaczyna się wtedy, gdy trzeba wymienić osprzęt albo dołożyć nowe gniazdo. W praktyce chodzi o to, jak podłączyć gniazdko bez uziemienia, kiedy taki montaż ma sens i gdzie kończy się bezpieczny montaż, a zaczyna ryzykowna prowizorka. Pokażę też, jak rozpoznać przewody, czego nie robić z bolcem i kiedy lepiej od razu wezwać elektryka.
Najważniejsze są dwa przewody, ale bezpieczeństwo zależy od całego obwodu
- W gnieździe 2P podłącza się tylko fazę i neutralny, bez przewodu ochronnego.
- RCD, czyli wyłącznik różnicowoprądowy, poprawia ochronę, ale nie zastępuje uziemienia.
- Gniazdo bez bolca ma sens głównie przy lekkich odbiornikach i w istniejącej, starej instalacji.
- Jeśli przewody są aluminiowe, nadpalone albo nieoznaczone, nie warto iść na skróty.
- Prosta wymiana gniazda zwykle kosztuje około 50-100 zł, a z testem 100-150 zł.
- W kuchni, łazience i przy sprzęcie AGD bezpieczniejsza jest modernizacja całego obwodu.
Co naprawdę oznacza gniazdo bez uziemienia w instalacji dwuprzewodowej
Ja zaczynam od rozróżnienia, bo tutaj często miesza się kilka pojęć naraz. W instalacji dwuprzewodowej masz zwykle tylko przewód fazowy i neutralny, a więc gniazdo bez styku ochronnego nie jest żadnym „ukrytym” uziemieniem, tylko po prostu osprzętem 2P. Wyłącznik różnicowoprądowy, czyli RCD, poprawia bezpieczeństwo całego obwodu, ale nie tworzy przewodu PE.
W starych instalacjach spotyka się też historyczne rozwiązanie zwane zerowaniem, ale to osobny temat i nie należy go mylić ze zwykłym montażem gniazda bez bolca. Dla użytkownika ważniejsze jest coś prostszego: jeśli obwód nie ma przewodu ochronnego, to nie należy udawać, że gniazdo ma pełne uziemienie. W nowych instalacjach standard jest już inny - przewód ochronny i gniazdo z ochroną.
Ja traktuję takie gniazdo jako rozwiązanie dla istniejącego układu, a nie jako docelowy model do nowego domu. To rozróżnienie jest ważne, bo od niego zależy później dobór sprzętu, sposób użytkowania i zakres ewentualnej modernizacji. Zanim jednak cokolwiek podłączysz, trzeba ocenić, czy ten obwód w ogóle nadaje się do dalszej pracy.
Jak ocenić, czy taki montaż ma sens
Zanim wejdę do puszki, patrzę na to, co ma być podłączone. To zwykle mówi więcej niż sam wygląd osprzętu, bo gniazdo w sypialni i gniazdo w kuchni to dwa różne przypadki. Dla czytelnika najprościej wygląda to tak:
| Sytuacja | Moja ocena | Co to oznacza w praktyce |
|---|---|---|
| Ładowarki, lampki, router, sprzęt klasy II | Zwykle może działać w gnieździe 2P | Małe obciążenie i podwójna izolacja zmniejszają ryzyko, ale nadal warto sprawdzić stan obwodu |
| Telewizor, komputer, konsola | Lepszy po dokładniejszej ocenie instalacji | Elektronika źle znosi słabe połączenia, przepięcia i kiepski stan styków |
| Pralka, lodówka, zmywarka, piekarnik | Nie traktowałbym gniazda bez ochrony jako rozwiązania docelowego | To sprzęt o większym ryzyku awarii i zwykle wymaga pełniejszej ochrony |
| Kuchnia, łazienka, garaż, strefy wilgotne | Najczęściej potrzebna jest modernizacja | Warunki pracy są trudniejsze, a skutki błędu mogą być dużo poważniejsze |
Jeśli widzę aluminiowe przewody, nadpalenia, luźne zaciski albo kruszącą się izolację, nie traktuję tego jako zwykłej wymiany osprzętu. Najpierw trzeba ocenić stan całego punktu, a dopiero potem podejmować decyzję. To dobry moment, żeby przejść od teorii do samego montażu.
Jak bezpiecznie wykonać podłączenie krok po kroku
W tym miejscu najważniejsza jest ostrożność, a nie tempo. Ja do takiej pracy podchodzę w prosty sposób: najpierw wyłączam zasilanie, potem sprawdzam, czy naprawdę go nie ma, i dopiero wtedy dotykam przewodów. Jeśli nie masz pewności co do obwodu, przerwij pracę.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź brak napięcia dwubiegunowym testerem. Taki tester jest pewniejszy niż zwykła neonówka, bo pokazuje sytuację na obu żyłach.
- Otwórz puszkę i oceń stan przewodów. Jeśli izolacja jest popękana, żyły są kruche albo przewód jest aluminiowy i mocno utleniony, nie idź dalej na siłę.
- W gnieździe 2P podłącz przewód fazowy do zacisku oznaczonego L, a neutralny do N. Jeśli osprzęt nie ma jasnych oznaczeń, trzymaj się instrukcji producenta i standardowego układu stosowanego w Polsce.
- Dokręć zaciski zdecydowanie, ale bez przesady. Połączenie ma być pewne, nie może być luzu ani wystających włókien przewodu.
- Ułóż przewody tak, aby nie były ściśnięte przez mechanizm i zamknij osprzęt.
- Po ponownym włączeniu zasilania sprawdź działanie gniazda i upewnij się, że nic się nie grzeje ani nie iskrzy.
Jeśli masz gniazdo z bolcem, a w puszce tylko dwa przewody, nie dorabiaj mostka ochronnego na własną rękę. To nie jest już zwykła wymiana osprzętu, tylko ingerencja w ochronę przeciwporażeniową całego obwodu. W takiej sytuacji lepiej zatrzymać się i ocenić, czy potrzebna jest modernizacja, a nie tylko nowy front gniazda.
Po wykonaniu samego montażu warto jeszcze spojrzeć na to, jakie masz realne alternatywy, bo czasem najtańsze rozwiązanie jest tylko rozwiązaniem przejściowym. Właśnie tu najczęściej zapada praktyczna decyzja.
Jakie rozwiązanie wybrać w starej instalacji
W starszym mieszkaniu zwykle masz trzy sensowne scenariusze. Ja patrzę na nie przez pryzmat kosztu, czasu i bezpieczeństwa, a nie samej wygody przykręcenia osprzętu.
| Opcja | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Zostawienie gniazda 2P | Gdy obwód jest stary, ale ma zasilać lekkie odbiorniki | Szybkie, tanie i zgodne z istniejącym układem | Brak styku ochronnego i mniejszy margines bezpieczeństwa |
| Dołożenie przewodu ochronnego do wybranych punktów | Gdy da się poprowadzić nowy odcinek bez demolowania całego mieszkania | Wyraźna poprawa ochrony i większa elastyczność | Wymaga prac instalacyjnych, a czasem również pomiarów |
| Pełna modernizacja obwodu | Przy remoncie, w kuchni, łazience, garażu albo przed większymi zmianami w domu | Najlepszy standard bezpieczeństwa i największa przyszłościowa wartość | Najwyższy koszt i największy zakres prac |
W praktyce często dokłada się też wyłącznik różnicowoprądowy w rozdzielnicy. To rozsądny krok, bo RCD odcina zasilanie przy wykryciu prądu upływu, ale nadal nie zastępuje pełnego przewodu ochronnego. Dlatego traktuję go jako ważne wsparcie, a nie magiczne rozwiązanie wszystkich problemów.
Jeśli instalacja ma zasilać nowocześniejsze urządzenia albo w przyszłości obsłużyć fotowoltaikę, pompę ciepła czy ładowarkę do auta, to taki punkt warto potraktować jako sygnał do szerszego przeglądu. Samo gniazdo jest tylko widocznym końcem znacznie większego układu.
Gdy już wybierzesz wariant, najłatwiej popełnić błędy właśnie na etapie montażu. I to są błędy, które później wychodzą w najmniej wygodnym momencie.
Najczęstsze błędy, które psują efekt
Z mojego doświadczenia największe problemy wynikają nie z braku chęci, tylko z pośpiechu. W elektryce to jest zły doradca, bo jeden niedociśnięty przewód potrafi sprawić więcej kłopotu niż cały stary osprzęt.
- Mylenie przewodu neutralnego z ochronnym. W starych instalacjach kolor izolacji nie zawsze jest wiarygodny, więc nie wolno opierać się wyłącznie na barwie żyły.
- Robienie mostków „na skróty”. Jeśli obwód nie ma przewodu ochronnego, nie należy samodzielnie udawać ochrony w gnieździe.
- Niedokładne dokręcenie zacisków. Luz na połączeniu oznacza grzanie, a grzanie oznacza ryzyko uszkodzenia osprzętu albo puszki.
- Ignorowanie śladów nadpalenia. Ciemne ślady przy zaciskach zwykle mówią, że coś już wcześniej pracowało źle.
- Podłączanie zbyt ciężkich odbiorników do gniazda bez ochrony. To dotyczy zwłaszcza sprzętu AGD i urządzeń z metalową obudową.
- Zakładanie, że RCD załatwi wszystko. Nie załatwi, jeśli instalacja jest zniszczona, źle wykonana albo mechanicznie zużyta.
W starych obwodach aluminiowych dochodzi jeszcze jeden problem: materiał przewodzący pracuje inaczej niż miedź i szybciej traci pewność styku. Właśnie dlatego przy takim osprzęcie często nie wystarcza sama wymiana gniazda, tylko potrzebna jest kontrola całego odcinka. To prowadzi już wprost do pytania o koszty i opłacalność.
Ile to kosztuje i kiedy lepiej wezwać elektryka
Jeśli chodzi o sam osprzęt, gniazda bez uziemienia są zwykle tanie. W praktyce ceny prostych modeli zaczynają się od kilku złotych, a lepsze wersje mieszczą się najczęściej w przedziale kilkunastu lub kilkudziesięciu złotych. Zlecając montaż fachowcowi, trzeba już liczyć koszt robocizny.
| Zakres prac | Orientacyjny koszt w Polsce | Co wpływa na cenę |
|---|---|---|
| Wymiana gniazda 1:1 | 50-100 zł brutto | Brak zmian lokalizacji i prosty dostęp do puszki |
| Wymiana gniazda z testem instalacji | 100-150 zł brutto | Dodatkowa kontrola połączeń i poprawności działania |
| Nowy punkt z kuciem ściany | 200-400 zł brutto | Nowe prowadzenie przewodu i większy zakres prac |
| Dopłata za instalację aluminiową | +50-100 zł | Potrzeba dokładniejszej diagnostyki i lepszych złączek |
Ja wzywam elektryka zawsze wtedy, gdy w puszce widzę aluminium, nadpalenia, brak oznaczeń albo kiedy gniazdo ma obsługiwać kuchnię, łazienkę czy sprzęt o większej mocy. To samo dotyczy sytuacji, w której dom ma być w najbliższym czasie modernizowany pod fotowoltaikę, pompę ciepła lub ładowanie samochodu elektrycznego. Wtedy oszczędność kilkudziesięciu złotych bywa tylko pozorna.
W praktyce bezpieczniej jest zapłacić za poprawny montaż lub przegląd obwodu niż później szukać przyczyny grzania, wybijającego zabezpieczenia albo uszkodzonego sprzętu. To prowadzi do najważniejszego wniosku: stare gniazdo jest często tylko objawem większej potrzeby modernizacji.
Jak wykorzystać taki montaż jako punkt wyjścia do bezpieczniejszej modernizacji domu
Jeśli dom ma dwuprzewodową instalację, nie patrzę na pojedyncze gniazdo w oderwaniu od całości. Najlepsza strategia to zaplanować kolejność prac tak, żeby każdy kolejny krok podnosił bezpieczeństwo całego obwodu, a nie tylko poprawiał wygląd jednego punktu. Ja zwykle zaczynam od rozdzielnicy, potem sprawdzam obwody, a dopiero na końcu sam osprzęt.
- Sprawdź, czy da się doprowadzić przewód ochronny do najważniejszych punktów.
- Ustal, które obwody warto rozdzielić, żeby kuchnia, łazienka i salon nie pracowały na jednej linii.
- Rozważ montaż RCD, czyli wyłącznika różnicowoprądowego, jako dodatkowej ochrony całego obwodu.
- Zleć pomiary po modernizacji, żeby mieć pewność, że instalacja została wykonana poprawnie.
- Przy okazji większego remontu sprawdź instalację pod przyszłe obciążenia, zwłaszcza jeśli planujesz fotowoltaikę, pompę ciepła albo ładowarkę EV.
Jeżeli masz tylko dwa przewody i chcesz bezpiecznie korzystać z lekkich odbiorników, gniazdo 2P może być rozsądnym etapem pośrednim. Jeśli jednak myślisz o domu, który ma działać wygodnie przez kolejne lata, potraktuj ten punkt jako sygnał do przeglądu całej instalacji, a nie tylko do wymiany jednego elementu.
