Układ TN-S to jedna z najbardziej czytelnych i bezpiecznych form prowadzenia instalacji niskiego napięcia, bo przewód ochronny PE i neutralny N są w nim rozdzielone od początku do końca toru odbiorczego. Dla właściciela domu, firmy albo instalacji z fotowoltaiką ważne jest nie tylko samo nazewnictwo, lecz także to, jak ten układ wpływa na ochronę przeciwporażeniową, działanie RCD, dobór zabezpieczeń i późniejszą modernizację rozdzielnicy. W tym tekście wyjaśniam, jak TN-S działa w praktyce, czym różni się od TN-C i TN-C-S oraz gdzie najczęściej pojawiają się błędy.
Najważniejsze fakty o układzie TN-S
- W TN-S przewody PE i N biegną osobno, więc przewód ochronny nie przenosi prądu roboczego.
- W obwodzie trójfazowym zwykle spotkasz pięć żył: L1, L2, L3, N i PE.
- RCD działa tu sensownie tylko wtedy, gdy po stronie instalacji nie ma ponownego łączenia PE z N.
- W praktyce w Polsce często spotyka się TN-C-S, a pełny TN-S bywa efektem poprawnego rozdziału PEN albo częścią nowej infrastruktury.
- Przy fotowoltaice znaczenie mają też połączenia wyrównawcze, ograniczniki przepięć i właściwy typ wyłącznika różnicowoprądowego.

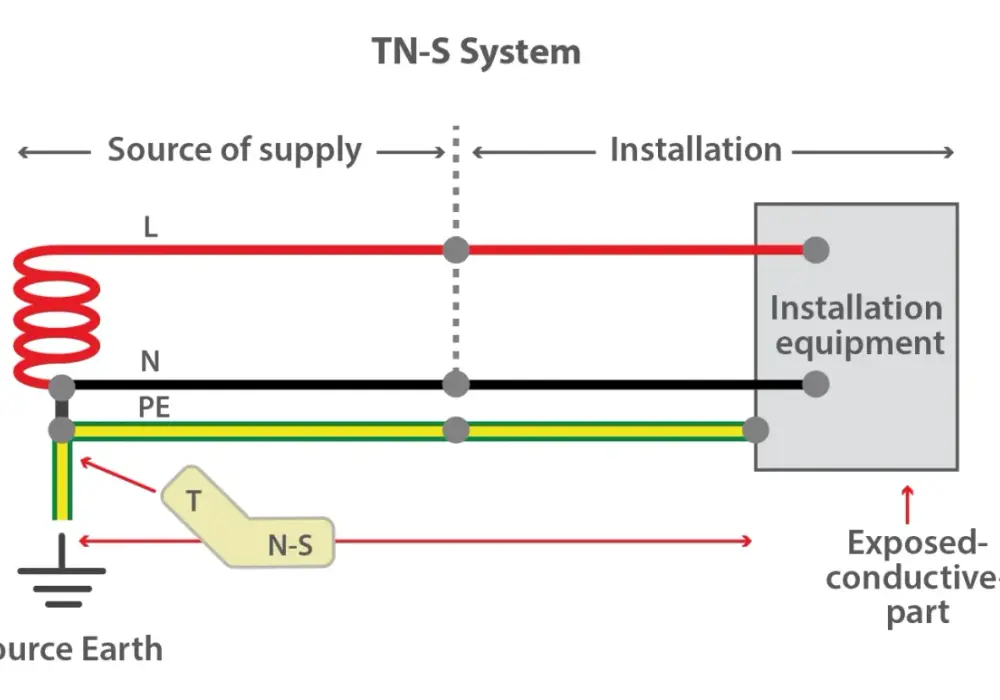

Czym jest układ TN-S i co oznacza ta nazwa
Litery w nazwie są prostsze, niż wyglądają. T oznacza, że punkt neutralny źródła jest uziemiony, N że dostępne części przewodzące odbiorników są połączone z tym punktem przez przewody ochronne, a S że przewody PE i N są prowadzone oddzielnie. W czystym TN-S nie ma przewodu PEN w instalacji odbiorczej.
W praktyce oznacza to bardzo konkretny układ żył. W instalacji trójfazowej najczęściej masz L1, L2, L3, N i PE, a w jednofazowej L, N i PE. Kolory są równie ważne jak sam schemat: przewód ochronny to zwykle żółto-zielony PE, a neutralny jasnoniebieski N. Gdy pracuję nad dokumentacją albo odbiorem, traktuję tę separację jako podstawę, nie jako detal kosmetyczny.
Najkrócej mówiąc, TN-S porządkuje instalację. Przewód ochronny nie niesie prądu roboczego, a neutralny nie pełni funkcji ochronnej. To poprawia czytelność rozdzielnicy, ułatwia diagnostykę i ogranicza liczbę błędów przy późniejszych przeróbkach. Z tej zasady wynika też sposób działania ochrony, o którym warto powiedzieć wprost.
Jak działa ochrona w układzie TN-S
W TN-S bezpieczeństwo opiera się na szybkim odłączeniu zasilania w chwili zwarcia do obudowy. Jeśli przewód fazowy dotknie metalowej obudowy urządzenia, prąd uszkodzeniowy wraca do źródła przewodem PE, a zabezpieczenie nadprądowe albo wyłącznik różnicowoprądowy odcina zasilanie. Cały sens tego układu polega na tym, żeby droga zwarciowa była przewidywalna i możliwie niskoimpedancyjna.
| Element | Rola w praktyce |
|---|---|
| PE | Odprowadza prąd uszkodzeniowy i łączy metalowe obudowy z punktem odniesienia ochrony. |
| N | Prowadzi prąd roboczy, ale nie powinien pełnić funkcji ochronnej. |
| RCD 30 mA | Działa jako ochrona dodatkowa przed porażeniem i wykrywa prąd upływu. |
| Wyłącznik nadprądowy lub bezpiecznik | Odłącza zwarcie i przeciążenie, gdy prąd osiąga zbyt dużą wartość. |
| Połączenia wyrównawcze | Zmniejszają różnice potencjałów między elementami metalowymi w budynku. |
Najważniejsza zasada jest prosta: za wyłącznikiem RCD nie łączy się ponownie PE z N. Taki mostek psuje logikę ochrony, powoduje nieprzewidywalne zadziałania aparatury i potrafi unieważnić sens całej modernizacji. Z punktu widzenia praktyki wykonawczej to jeden z tych błędów, które wyglądają niewinnie, a robią najwięcej szkód.
W domowych obwodach końcowych często stosuje się RCD o czułości 30 mA, ale typ urządzenia zawsze trzeba dobrać do odbiorników. To ważne szczególnie tam, gdzie w instalacji pracuje elektronika mocy, bo zwykłe „uniwersalne” podejście często kończy się później fałszywymi wyłączeniami. I właśnie dlatego warto porównać TN-S z innymi układami.
Czym różni się TN-S od TN-C i TN-C-S

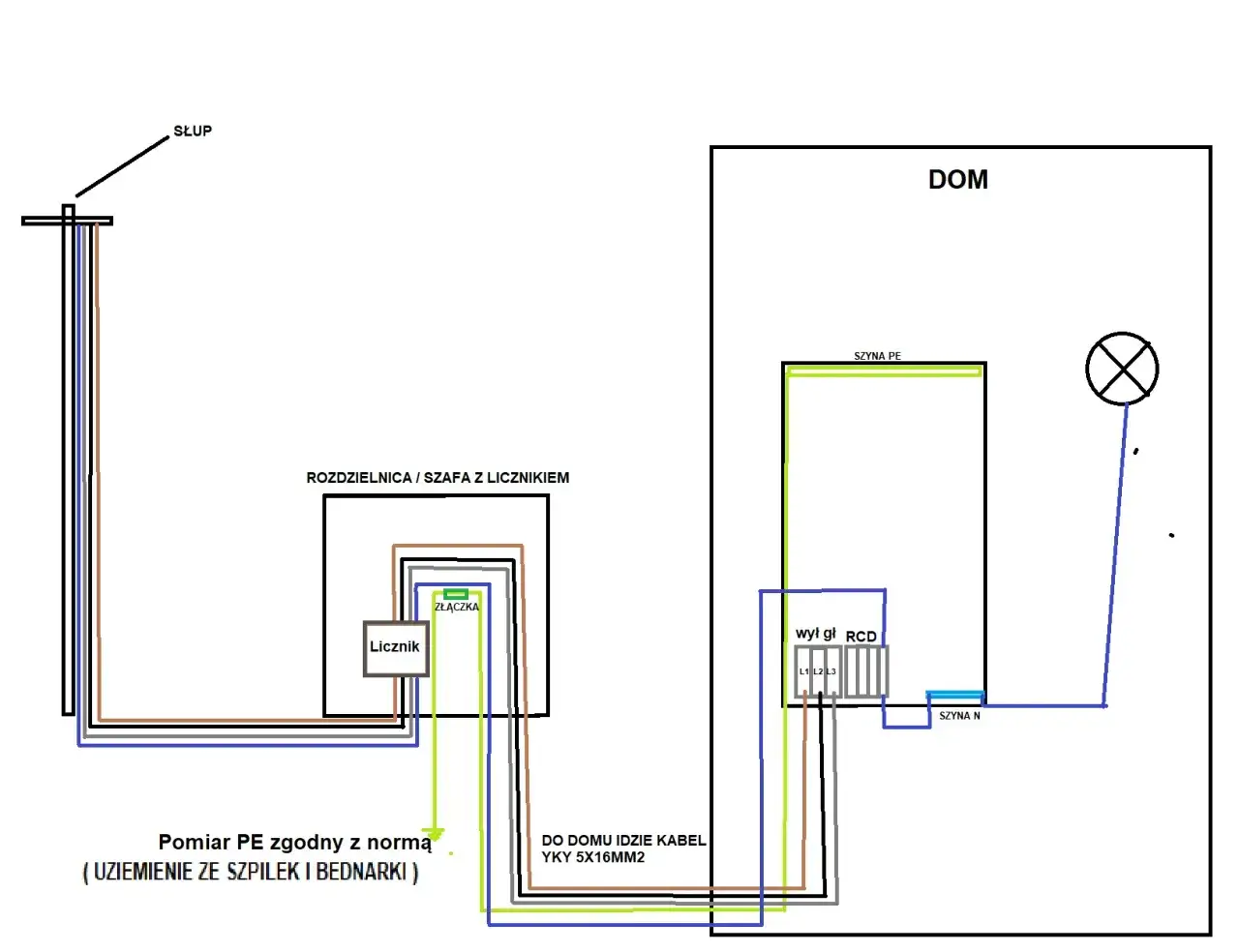

To porównanie jest istotne, bo w Polsce wiele osób myli typ sieci zasilającej z tym, co dzieje się już wewnątrz budynku. Dom może być zasilany w układzie TN-C-S, a jego obwody odbiorcze mogą działać jak TN-S po rozdziale PEN. Z mojego doświadczenia właśnie tu najczęściej zaczyna się chaos w dokumentacji i na budowie.
| Układ | Jak biegną przewody | Zaleta | Ograniczenie | Gdzie spotkasz |
|---|---|---|---|---|
| TN-C | PE i N są wspólne jako PEN | Prostszy odcinek zasilania | Gorsze warunki dla RCD i większa wrażliwość na błędy | Starsze sieci i stare instalacje |
| TN-C-S | Najpierw PEN, potem rozdział na PE i N | Bardzo praktyczny kompromis | Krytyczne znaczenie ma punkt rozdziału PEN | Bardzo często w polskich domach i firmach |
| TN-S | Od źródła osobno PE i N | Najczytelniejsza i najwygodniejsza eksploatacja | Wymaga poprawnie zaprojektowanej infrastruktury | Nowe obiekty, własne stacje, część modernizacji |
Jeżeli mam wskazać jedną rzecz do zapamiętania, to tę: TN-S nie oznacza po prostu „jest uziemienie”. Oznacza przede wszystkim, że funkcja ochronna i neutralna są od siebie oddzielone. Uziemienie jest elementem całego układu, ale nie zastępuje samej separacji przewodów.
W praktyce przy modernizacji najpierw ustala się, gdzie dokładnie następuje rozdział PEN, jeśli w ogóle występuje. Dopiero potem ma sens rozmowa o RCD, SPD, nowych obwodach i oznaczeniach w rozdzielnicy. To prowadzi naturalnie do obszaru, który dla wielu inwestorów jest dziś najważniejszy, czyli fotowoltaiki.
Dlaczego ten układ ma znaczenie przy fotowoltaice
W instalacjach PV poprawna forma układu sieciowego nie jest teoretycznym szczegółem, tylko warunkiem stabilnej pracy falownika, ograniczników przepięć i zabezpieczeń różnicowoprądowych. W dokumentacji wielu falowników wprost dopuszcza się pracę w TN-S i TN-C-S, ale zawsze pod warunkiem spełnienia wymagań dotyczących uziemienia i połączeń ochronnych. W praktyce oznacza to, że instalacja musi mieć sensownie poprowadzone PE, poprawnie dobrany RCD i spójny układ połączeń wyrównawczych.
Przy fotowoltaice szczególnie ważne są trzy rzeczy. Po pierwsze, niskoimpedancyjna droga zwarciowa, bo bez niej zabezpieczenie może zadziałać zbyt wolno. Po drugie, właściwy typ RCD, bo część falowników i magazynów energii generuje prądy upływu, które nie każdy aparat „widzi” tak samo. Po trzecie, ochrona przeciwprzepięciowa po stronie AC, a w zależności od projektu także po stronie DC. Gdy któryś z tych elementów jest źle dobrany, problem pojawia się zwykle szybciej niż sama awaria modułów.
To właśnie tutaj widać przewagę dobrze wykonanego układu TN-S. Osobny PE upraszcza projektowanie, porządkuje ochronę i pomaga ograniczyć niepotrzebne zadziałania zabezpieczeń. Nie znaczy to jednak, że sam schemat załatwia wszystko. Jeśli wykonanie jest niedokładne, nawet najlepszy układ na papierze nie obroni się w eksploatacji. Z takich błędów robi się potem najwięcej kosztownych poprawek.
Najczęstsze błędy przy modernizacji i odbiorze
- Łączenie PE i N za RCD. To jeden z najczęstszych błędów, bo wywołuje fałszywe zadziałania i psuje logikę ochrony.
- Traktowanie uziomu jako zamiennika rozdzielenia przewodów. Uziom pomaga, ale nie zastępuje poprawnego prowadzenia PE i N.
- Brak pomiarów po przeróbce rozdzielnicy. Bez ciągłości PE, impedancji pętli zwarcia i testu RCD nie ma pewności, że układ zadziała tak, jak zakłada projekt.
- Zły dobór aparatury do urządzeń elektronicznych. Falowniki, magazyny energii i ładowarki EV potrafią wymagać innego typu RCD niż klasyczne odbiory.
- Niejasny punkt rozdziału PEN w TN-C-S. Jeśli nie wiadomo, gdzie dokładnie następuje rozdział, łatwo pomylić schematy i błędnie oznaczyć rozdzielnicę.
Tu nie chodzi o formalizm dla samego formalizmu. Błąd w jednym punkcie potrafi unieważnić sens całej modernizacji, zwłaszcza gdy instalacja ma współpracować z fotowoltaiką, magazynem energii albo ładowarką samochodu elektrycznego. W takich systemach dokładność przestaje być dodatkiem, a staje się warunkiem stabilnej pracy.
Co sprawdzić przed remontem rozdzielnicy albo montażem PV
- Ustal w dokumentacji, czy budynek ma TN-C, TN-C-S czy TN-S.
- Sprawdź, gdzie jest punkt rozdziału PEN, jeśli w ogóle występuje.
- Zweryfikuj ciągłość PE i połączeń wyrównawczych.
- Dobierz RCD do charakteru odbiorników, a nie „na oko”.
- Zaplanuj SPD i sprawdź, czy falownik nie wymaga dodatkowych warunków uziemienia.
Jeżeli mam wskazać jedną praktyczną zasadę, to brzmi ona tak: w nowoczesnym obiekcie liczy się nie tylko nazwa układu, ale też jakość wykonania rozdziału, pomiarów i oznaczeń. Dobrze zrobiony TN-S daje porządek, przewidywalność i mniejsze ryzyko problemów eksploatacyjnych, a przy fotowoltaice ułatwia życie bardziej, niż wielu inwestorów zakłada. Jeśli projekt obejmuje modernizację instalacji, to właśnie ten etap najtaniej usuwa błędy, które później potrafią wracać latami.
