W elektryce skrót DC pojawia się wszędzie tam, gdzie liczy się prąd płynący w jednym kierunku: w bateriach, panelach fotowoltaicznych, zasilaczach i elektronice użytkowej. Ja zwykle patrzę na ten temat z dwóch stron: co oznacza sam skrót oraz jak zmieniać napięcie, gdy układ pracuje na prądzie stałym. To ważne, bo od tego zależy nie tylko działanie urządzenia, ale też sprawność, temperatura pracy i bezpieczeństwo całej instalacji.
Najważniejsze rzeczy o DC i konwersji napięcia w jednym miejscu
- DC oznacza prąd stały, czyli taki, w którym ładunek płynie w jednym kierunku.
- W fotowoltaice panele produkują DC, a falownik zamienia je na AC używane w domu i sieci.
- Konwersja napięcia DC/DC może je obniżać, podwyższać albo robić oba te zadania zależnie od warunków.
- Przy doborze sprzętu liczą się nie tylko wolty, ale też prąd, moc, zakres wejściowy i straty ciepła.
- Najczęstszy błąd to dobór przetwornicy wyłącznie po napięciu nominalnym, bez zapasu i bez analizy obciążenia.
Co oznacza skrót DC i kiedy ma znaczenie
DC to prąd stały, czyli taki, w którym prąd płynie w jednym kierunku. W praktyce napięcie może się zmieniać, ale sama polaryzacja pozostaje stała. To właśnie dlatego na baterii, panelu PV czy zasilaczu często widzisz oznaczenia typu 5 V DC, 12 V DC albo 24 V DC.
Ja lubię upraszczać to tak: w DC nie ma zmiany kierunku przepływu, więc łatwiej zasilać układy elektroniczne, magazynować energię w akumulatorach i kontrolować pracę urządzeń. To nie znaczy jednak, że temat jest banalny. Gdy wchodzą do gry większe moce, pojawia się pytanie o to, jak bezpiecznie zmienić poziom napięcia bez niepotrzebnych strat.
Właśnie na tym etapie większość osób zaczyna rozumieć, że samo „DC” to dopiero początek, a nie pełna odpowiedź. Żeby zobaczyć różnicę wyraźniej, warto zestawić prąd stały z przemiennym.
DC a AC w praktyce
Najkrócej: w DC ładunek płynie w jedną stronę, a w AC kierunek zmienia się cyklicznie. Jak podaje Departament Energii USA, panel fotowoltaiczny wytwarza prąd stały, a falownik zamienia go na prąd przemienny używany przez sieć i domowe odbiorniki.| Cecha | DC | AC |
|---|---|---|
| Kierunek przepływu | Stały, jeden kierunek | Zmienia się cyklicznie |
| Typowe źródła | Baterie, akumulatory, panele PV | Sieć energetyczna, generatory |
| Najczęstsze zastosowanie | Elektronika, magazyny energii, systemy PV | Gniazdka domowe, przesył energii w sieci |
| Co daje przewagę | Łatwe magazynowanie i zasilanie układów niskonapięciowych | Wygodna transformacja napięcia i przesył na większą skalę |
| Główne ograniczenie | Wymaga elektroniki, gdy trzeba zmienić napięcie lub przejść na AC | W elektronice i bateriach zwykle trzeba je wcześniej wyprostować |
W praktyce nie chodzi więc o to, który rodzaj prądu jest „lepszy”, tylko gdzie ma sens. W domu AC zasila większość odbiorników, ale w środku wielu urządzeń i tak pracuje już DC. To właśnie dlatego zasilacze, ładowarki i przetwornice są dziś tak ważne. Dzięki temu łatwiej zrozumieć, skąd bierze się potrzeba konwersji napięcia.
Gdzie DC spotyka się z fotowoltaiką i bateriami
W instalacjach PV prąd stały jest punktem wyjścia. Moduły fotowoltaiczne produkują DC, magazyn energii też pracuje na DC, a falownik decyduje o tym, czy i jak energia trafi do domu lub sieci. W systemach z baterią kierunek przepływu bywa dwustronny: najpierw ładujesz akumulator, później pobierasz z niego energię do zasilania odbiorników.
Warto też pamiętać o napięciu stringów, czyli szeregu połączonych modułów. Im wyższe napięcie robocze, tym przy tej samej mocy płynie zwykle mniejszy prąd, a to ogranicza straty na przewodach. Z drugiej strony każdy element instalacji musi być dobrany z zapasem, bo napięcie w PV nie jest stałe i zmienia się wraz z temperaturą oraz warunkami pracy.
Ja zwracam na to szczególną uwagę, bo w fotowoltaice najwięcej problemów nie wynika z samego „czy to DC”, ale z tego, w jakim zakresie DC pracuje konkretny układ. I właśnie tu wchodzi konwersja napięcia, czyli temat, który decyduje o tym, czy system będzie działał stabilnie.
Jak działa konwersja napięcia w układach DC

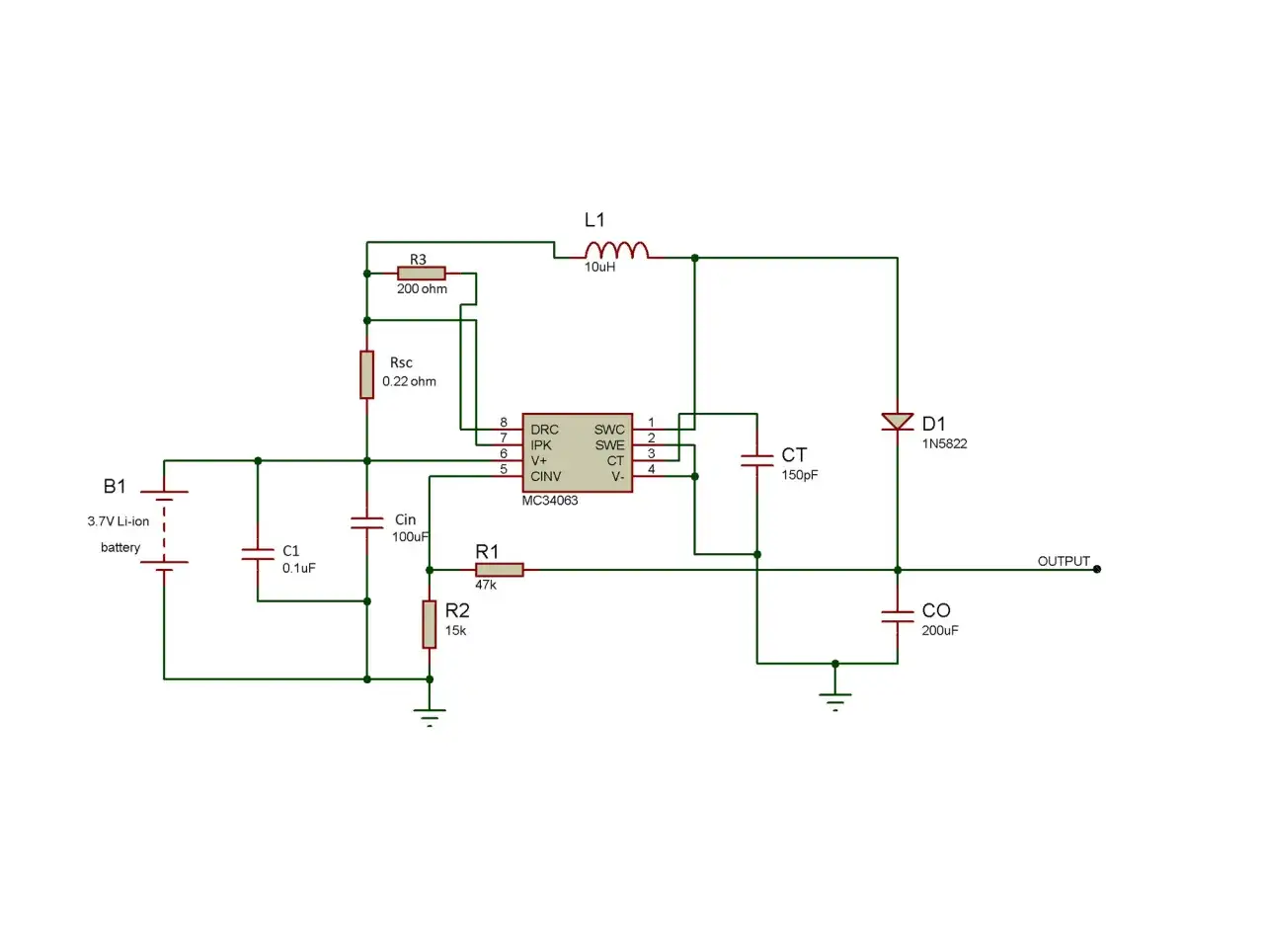

Konwersja napięcia DC/DC polega na zamianie jednego poziomu napięcia stałego na inny. Analog Devices wyróżnia trzy podstawowe topologie: buck do obniżania napięcia, boost do jego podwyższania oraz buck-boost, gdy układ ma działać zarówno poniżej, jak i powyżej napięcia wyjściowego.
To ważne rozróżnienie, bo wiele osób myli napięcie z mocą. Jeśli na przykład obniżasz 12 V do 5 V przy prądzie 2 A, na wyjściu masz 10 W. Regulator liniowy zamieniłby różnicę napięć w ciepło, czyli w tym przypadku około 14 W strat. Przetwornica impulsowa robi to znacznie rozsądniej, bo energię przekazuje przez szybkie przełączanie i elementy magazynujące, a nie przez „spalanie” nadmiaru napięcia.
| Topologia | Co robi | Przykład zastosowania | Ograniczenie |
|---|---|---|---|
| Buck | Obniża napięcie | 24 V do 12 V, 12 V do 5 V | Nie podniesie napięcia, gdy wejście spadnie poniżej wyjścia |
| Boost | Podwyższa napięcie | 5 V do 12 V, 12 V do 19 V | Nie nadaje się do obniżania napięcia |
| Buck-boost | Obniża i podwyższa | Akumulator Li-Ion 3,0–4,2 V do stabilnych 3,3 V | Zwykle jest bardziej złożony niż buck lub boost |
Najprościej patrzeć na to tak: jeśli źródło ma zawsze wyższe napięcie niż odbiornik, wybierasz buck. Jeśli zawsze niższe, wybierasz boost. Jeśli napięcie źródła „pływa” i raz jest za wysokie, a raz za niskie, sens ma buck-boost. Tę logikę widać świetnie w urządzeniach z baterią, bo napięcie akumulatora zmienia się w trakcie rozładowania, a elektronika nadal potrzebuje stabilnego zasilania.
W praktyce ważne jest jeszcze jedno: przetwornica nie tworzy energii z niczego. Jeśli wyjściowo potrzebujesz 100 W, to przy sprawności 92% wejście musi dostarczyć więcej, a różnica zamieni się w ciepło. Dlatego konwersja napięcia zawsze oznacza kompromis między sprawnością, kosztem, rozmiarem i poziomem zakłóceń.
Jak dobrać przetwornicę lub zasilacz do zadania
Jeśli mam doradzić tylko jedną rzecz, to tę: dobieraj układ do realnych warunków pracy, a nie do wartości nominalnej z etykiety. Napięcie wejściowe w praktyce nie jest idealnie stałe. Zależy od obciążenia, temperatury, długości przewodów i stanu źródła energii.
- Sprawdź pełny zakres napięcia wejściowego, a nie tylko wartość nominalną.
- Policz moc odbiornika i dodaj zapas, najlepiej co najmniej 20–30 procent.
- Jeśli wejście może spaść poniżej wyjścia albo je przekroczyć, wybierz buck-boost.
- Przy układach z panelami PV nie zastępuj falownika przypadkową przetwornicą, bo potrzebne są też zabezpieczenia, sterowanie i odpowiednia logika pracy.
- Jeśli układ jest wrażliwy na zakłócenia, przetwornica liniowa może dać czystsze napięcie, ale zapłacisz za to większymi stratami ciepła.
W systemach fotowoltaicznych to rozróżnienie ma szczególne znaczenie. Panel nie pracuje jak zwykły zasilacz laboratoryjny, tylko zmienia swoje parametry zależnie od nasłonecznienia i temperatury. Dlatego rozwiązania „na styk” często działają tylko na papierze, a w realnej instalacji zaczynają się przegrzewać albo gubić stabilność.
Najczęstsze błędy przy napięciu stałym
W pracy z DC najłatwiej popełnić kilka przewidywalnych błędów. Większość z nich nie wynika z braku wiedzy, tylko z pośpiechu i patrzenia wyłącznie na jeden parametr.
- Mylenie napięcia z mocą - 12 V nie mówi jeszcze nic o tym, ile energii układ może oddać.
- Pomijanie prądu wyjściowego - przetwornica może mieć dobre napięcie, ale za małą wydajność prądową.
- Zbyt mały zapas mocy - jeśli element pracuje stale blisko maksimum, szybciej się nagrzewa i traci stabilność.
- Ignorowanie spadków na przewodach - przy niższym napięciu ten sam prąd robi większy problem niż przy wyższym.
- Odwrócona polaryzacja - w DC ma znaczenie bardzo praktyczne i potrafi uszkodzić urządzenie natychmiast.
- Brak uwzględnienia temperatury - w PV napięcie jałowe rośnie na mrozie, więc margines bezpieczeństwa naprawdę się liczy.
Jeśli pracujesz z instalacją fotowoltaiczną albo magazynem energii, ten ostatni punkt jest szczególnie ważny. Wysokie napięcie DC nie wybacza błędów tak łatwo jak małe układy z elektroniką konsumencką. Dlatego przed podłączeniem zawsze sprawdzam nie tylko parametry „na tabliczce”, ale też warunki graniczne, które pojawią się zimą, przy pełnym słońcu albo pod dużym obciążeniem.
Trzy rzeczy, które sprawdzam przed podłączeniem układu DC
Gdybym miał skrócić cały temat do praktycznej check-listy, zacząłbym od trzech rzeczy. Po pierwsze: zakres napięcia w całym cyklu pracy, a nie tylko wartość nominalną. Po drugie: moc i prąd, najlepiej z zapasem na rozruch i chwilowe skoki. Po trzecie: temperatura, zabezpieczenia i polaryzacja, bo to one decydują, czy układ będzie działał stabilnie przez lata, czy tylko przez pierwsze testy.
W praktyce DC jest prosty do zrozumienia, ale wymagający w projekcie. Jeden kierunek przepływu prądu nie zwalnia z myślenia o napięciu, stratach i bezpieczeństwie. Jeśli budujesz lub modernizujesz układ związany z fotowoltaiką, baterią albo zasilaniem elektroniki, lepiej dobrać rozwiązanie z marginesem niż szukać oszczędności na granicy parametrów.
