Prąd przemienny jest podstawą działania sieci energetycznej, gniazdek w domu i większości falowników stosowanych w fotowoltaice. Gdy rozumiesz, czym jest AC, łatwiej czytać oznaczenia urządzeń, porównywać rozwiązania i ocenić, gdzie naprawdę potrzebna jest zmiana napięcia, a gdzie chodzi wyłącznie o zamianę prądu stałego na przemienny. To praktyczna wiedza, która przydaje się od zwykłego gniazdka po projekt instalacji PV.
Najkrócej AC to prąd przemienny
- AC oznacza alternating current, czyli prąd, którego kierunek zmienia się cyklicznie.
- W Polsce w domach najczęściej spotkasz 230 V~ 50 Hz, a w instalacjach trójfazowych 400 V~.
- Prąd przemienny łatwo podnosić i obniżać za pomocą transformatorów, dlatego dominuje w sieci energetycznej.
- Panele fotowoltaiczne produkują prąd stały, więc do współpracy z siecią potrzebny jest falownik.
- Przy wyborze urządzeń liczą się nie tylko napięcie, ale też częstotliwość, liczba faz i sposób konwersji energii.

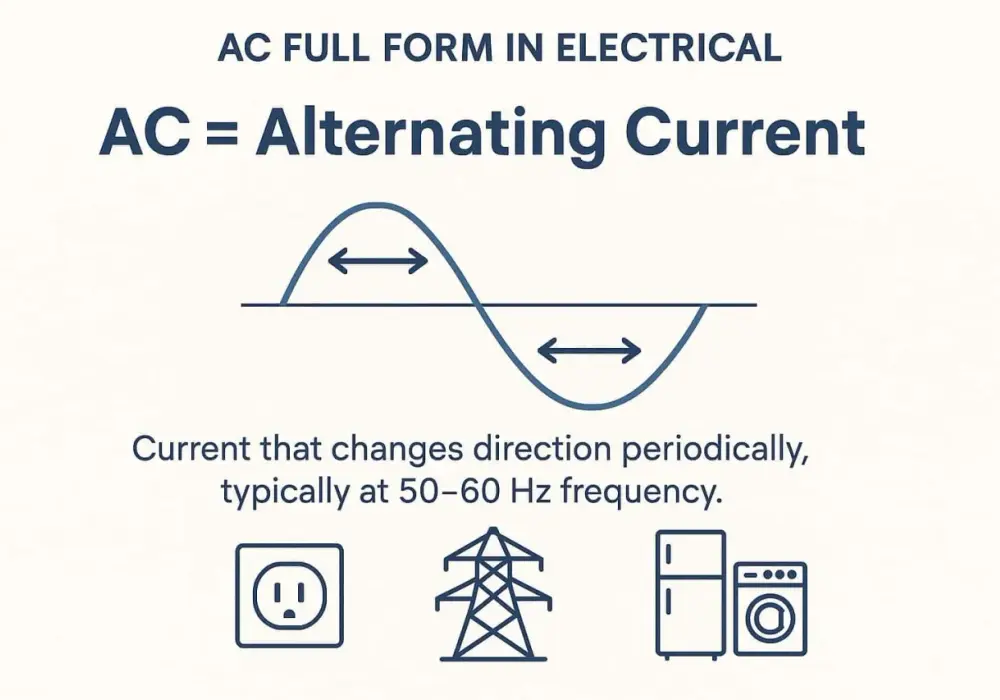

Co oznacza skrót AC i kiedy spotkasz go w praktyce
AC to skrót od alternating current, czyli prądu przemiennego. W najprostszych słowach oznacza to, że kierunek przepływu ładunku i znak napięcia zmieniają się w czasie według powtarzalnego przebiegu. Z mojego punktu widzenia to jedna z tych rzeczy, które warto rozumieć od razu, bo skrót AC pojawia się na zasilaczach, falownikach, licznikach i tabliczkach znamionowych sprzętu.
Najczęściej zestawia się go z DC, czyli prądem stałym. AC jest „językiem” sieci elektroenergetycznej, a DC częściej spotkasz w bateriach, akumulatorach, panelach PV i elektronice użytkowej. Oba rodzaje prądu są potrzebne, ale służą do innych zadań i inaczej zachowują się w instalacji.
| Cecha | AC | DC |
|---|---|---|
| Kierunek przepływu | Zmienny, cyklicznie odwracany | Stały, w jedną stronę |
| Typowe źródło | Sieć energetyczna, generator, falownik | Bateria, akumulator, panel fotowoltaiczny |
| Zmiana napięcia | Prosta z użyciem transformatora | Wymaga elektroniki DC-DC |
| Przykład w praktyce | 230 V~ 50 Hz w gniazdku | 12 V, 24 V lub 48 V w magazynie energii |
Najważniejsze jest to, że AC nie jest „lepsze” z definicji. Jest po prostu wygodniejsze tam, gdzie trzeba sprawnie przesyłać energię i łatwo zmieniać poziom napięcia. Gdy to rozumiesz, dużo łatwiej odpowiedzieć na pytanie, co dzieje się w zwykłej instalacji domowej.
Właśnie dlatego warto teraz przejść od samego skrótu do tego, jak prąd przemienny zachowuje się w praktyce i co oznaczają liczby podawane na sprzęcie.
Jak zachowuje się prąd przemienny w instalacji domowej
W polskiej sieci domowej standardem jest 230 V~ przy częstotliwości 50 Hz. To oznacza 50 pełnych cykli zmian napięcia na sekundę. W praktyce napięcie nie jest stałe, tylko narasta, spada i zmienia znak według przebiegu sinusoidalnego. Dlatego tak często mówi się o wartości skutecznej, a nie o chwilowym maksimum.
Warto zapamiętać jedną rzecz: 230 V nie oznacza, że napięcie cały czas wynosi dokładnie 230 V. To wartość skuteczna, czyli taka, która daje ten sam efekt energetyczny co odpowiedni prąd stały. Szczytowa wartość napięcia jest wyższa i dla 230 V wynosi około 325 V. To właśnie ten detal często porządkuje nieporozumienia u osób, które pierwszy raz czytają parametry urządzeń.
- 230 V~ oznacza zasilanie jednofazowe w typowej instalacji domowej.
- 400 V~ pojawia się w sieci trójfazowej, używanej m.in. przez większe odbiorniki.
- 50 Hz ma znaczenie dla silników, zegarów synchronicznych i części urządzeń sterujących.
- Jeśli urządzenie ma pracować z AC, musi zgadzać się nie tylko poziom napięcia, ale też częstotliwość i liczba faz.
Z praktyki widzę, że wiele błędów zaczyna się od mylenia napięcia z mocą. 230 V mówi o poziomie zasilania, a nie o tym, ile energii urządzenie pobiera. Moc określa się w watach lub kilowatach, więc sprzęt 3 kW i 5 kW może pracować przy tym samym napięciu, ale mieć zupełnie inny apetyt na prąd. To właśnie prowadzi do pytania, dlaczego w energetyce tak często podnosi się i obniża napięcie.
Gdy już wiesz, jak zachowuje się AC w domu, łatwo zrozumieć, czemu ta forma prądu tak dobrze nadaje się do przesyłu energii na większe odległości.

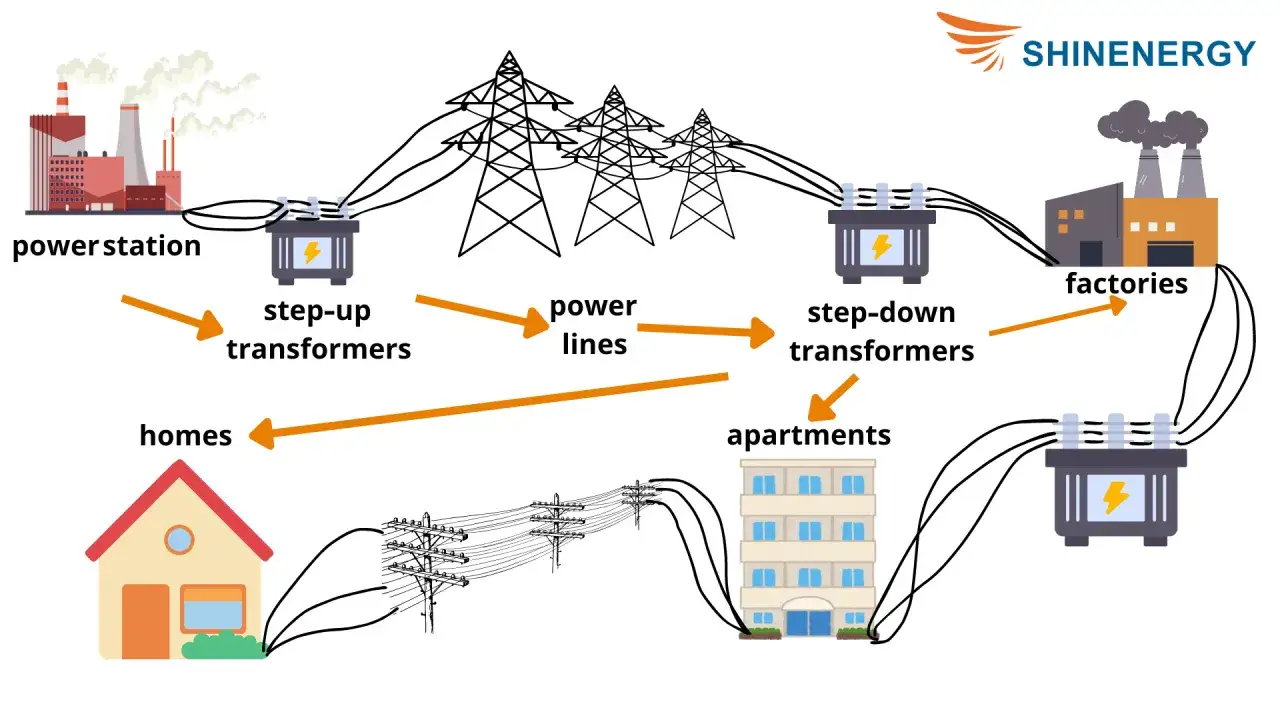

Dlaczego AC ułatwia podnoszenie i obniżanie napięcia
Największa przewaga prądu przemiennego polega na tym, że jego napięcie można bardzo sprawnie zmieniać za pomocą transformatora. Transformator działa dzięki zmiennemu polu magnetycznemu, więc potrzebuje właśnie prądu, który stale się zmienia. Na wyjściu może podnieść napięcie albo je obniżyć, bez zamiany AC na DC i z powrotem.
To ma ogromne znaczenie, bo przy tej samej mocy wyższe napięcie oznacza niższy prąd. A niższy prąd to mniejsze straty w przewodach, ponieważ straty rosną z kwadratem natężenia. Innymi słowy: jeśli chcesz przesłać energię dalej i efektywniej, opłaca się zwiększyć napięcie, a dopiero przy odbiorcy obniżyć je do bezpiecznego i użytecznego poziomu.
- Transformator zmienia poziom napięcia AC w górę lub w dół.
- Mniejsze natężenie oznacza mniejsze straty cieplne w kablach.
- Przesył wysokiego napięcia pozwala efektywnie transportować energię na duże odległości.
- Obniżanie napięcia przy odbiorcy zapewnia zgodność z urządzeniami domowymi i przemysłowymi.
W praktyce domowej tego nie widać, bo większość pracy wykonuje infrastruktura sieciowa, ale zasada jest ta sama. I właśnie tutaj pojawia się fotowoltaika, w której źródło energii nie produkuje od razu AC, tylko prąd stały. To zmienia sposób myślenia o całej instalacji.
Dlatego w systemach PV samo pytanie o AC to dopiero początek. Ważniejsze jest to, gdzie dokładnie zachodzi konwersja napięcia i jak dobrać urządzenia, żeby nie tracić energii na zbędnych etapach.
Jak wygląda konwersja napięcia w fotowoltaice i magazynach energii
Panele fotowoltaiczne produkują prąd stały, więc aby zasilić sieć, typowe urządzenia domowe i większość odbiorników, potrzebny jest falownik. To on zamienia DC na AC, synchronizuje się z siecią i pilnuje, by parametry wyjściowe pasowały do instalacji. Bez tej konwersji panel słoneczny nie zasiliłby normalnego gniazdka w taki sposób, w jaki oczekuje tego dom albo firma.
W praktyce spotyka się kilka architektur. Ja patrzę na nie przede wszystkim przez pryzmat tego, ile etapów konwersji jest potrzebnych i czy system ma działać od razu z magazynem energii, czy bez niego. Każda dodatkowa zamiana energii to potencjalne straty, więc projekt powinien być możliwie prosty, ale nie uproszczony na siłę.
AC coupling
W układzie AC coupling energia z fotowoltaiki trafia najpierw na stronę AC, a bateria pracuje po tej samej stronie lub przez osobny falownik. To rozwiązanie bywa wygodne przy rozbudowie istniejącej instalacji, bo łatwiej dołożyć magazyn energii bez przebudowy całego układu. Sprawdza się tam, gdzie najważniejsza jest elastyczność i kompatybilność z już działającym systemem.
Przeczytaj również: Jak ustawić falownik fotowoltaiczny, aby uniknąć problemów i kosztów
DC coupling
W układzie DC coupling część energii z PV i magazyn energii współpracują po stronie prądu stałego. To często ogranicza liczbę konwersji, a więc i niepotrzebnych strat. Takie rozwiązanie ma sens szczególnie w nowych instalacjach, ale nie jest automatycznie lepsze dla każdego przypadku. O wyborze decydują profil zużycia, miejsce na sprzęt, budżet i to, czy instalacja ma być łatwa do późniejszej rozbudowy.
| Urządzenie | Co robi | Kiedy jest potrzebne |
|---|---|---|
| Falownik | Zmienia DC z paneli lub baterii na AC | W niemal każdej instalacji PV podłączonej do sieci |
| Prostownik | Zmienia AC na DC | W zasilaczach, ładowarkach i części elektroniki |
| Przetwornica DC-DC | Zmienia poziom napięcia DC | W elektronice, bateriach i układach ładowania |
| Transformator | Zmienia poziom napięcia AC | W sieci, zasilaniu i niektórych układach przemysłowych |
Właśnie w tym miejscu wiele osób po raz pierwszy widzi, że „konwersja napięcia” nie zawsze znaczy to samo. Czasem chodzi o podniesienie lub obniżenie napięcia w obrębie AC, czasem o zamianę DC na AC, a czasem o zmianę napięcia bez zmiany rodzaju prądu. Tę różnicę warto mieć w głowie, bo od niej zależy dobór całego systemu.
Kiedy rozumiesz już, co robi falownik i jak pracują układy AC/DC, następny krok jest bardzo praktyczny: nauczyć się czytać oznaczenia na urządzeniach, żeby nie pomylić napięcia, mocy i częstotliwości.
Jak czytać oznaczenia napięcia, żeby nie pomylić się przy zakupie
Ja zawsze zaczynam od tabliczki znamionowej. To najkrótsza droga do sprawdzenia, czy urządzenie wymaga AC, DC, jednofazowego 230 V, trójfazowego 400 V czy może jeszcze innego zakresu pracy. Najczęściej spotkasz zapis w rodzaju 230 V~ 50 Hz albo 12 V DC. Symbol ~ oznacza prąd przemienny, a oznaczenie DC wskazuje na prąd stały.
| Zapis | Znaczenie | Na co uważać |
|---|---|---|
| 230 V~ 50 Hz | Zasilanie AC jednofazowe | Musi pasować do standardu sieci i typu urządzenia |
| 400 V~ 50 Hz | Zasilanie AC trójfazowe | Nie podłącza się go do zwykłego gniazdka |
| 12 V DC | Prąd stały o napięciu 12 V | Typowe dla baterii, oświetlenia i elektroniki niskonapięciowej |
| AC input / DC output | Urządzenie przekształca energię między rodzajami prądu | Trzeba sprawdzić, po której stronie jest wejście, a po której wyjście |
- Nie myl napięcia z mocą. To nie to samo.
- Nie zakładaj, że transformator zmieni DC w AC. To dwa różne procesy.
- Sprawdzaj częstotliwość, jeśli urządzenie ma silnik, pompę albo układ synchronizacji.
- Zwracaj uwagę na liczbę faz, bo to częsty powód błędnego doboru sprzętu.
- Jeśli sprzęt ma współpracować z falownikiem lub magazynem energii, sprawdź zgodność po obu stronach układu.
Najczęstszy błąd, który widzę, to patrzenie wyłącznie na liczbę voltów i pomijanie reszty oznaczeń. Tymczasem dwa urządzenia mogą mieć „podobne” napięcie, ale zupełnie inny charakter pracy. W instalacjach domowych i fotowoltaicznych taki skrót myślowy potrafi kosztować więcej niż sam sprzęt.
To prowadzi do ostatniej kwestii: co tak naprawdę wynika z AC i konwersji napięcia, gdy projektujesz dom, firmę albo instalację PV, zamiast tylko rozpoznawać skrót na obudowie.
Co z tego wynika przy projektowaniu domu, firmy i instalacji PV
Jeśli mam wskazać jedną praktyczną lekcję, to brzmi ona tak: dobry system energetyczny nie zaczyna się od panelu, tylko od dopasowania napięcia, faz i sposobu konwersji do realnych potrzeb odbiorcy. W domu zwykle wystarcza klasyczne AC 230 V, ale gdy wchodzą w grę fotowoltaika, magazyn energii, pompa ciepła albo ładowarka do samochodu elektrycznego, architektura instalacji staje się ważniejsza niż sama liczba modułów PV.
- W prostych instalacjach liczy się zgodność z siecią 230 V~ 50 Hz.
- W systemach z PV kluczowy jest dobór falownika do mocy i napięcia stringów.
- W układach z baterią trzeba zdecydować, czy lepsze będzie AC coupling, czy DC coupling.
- W większych odbiorach znaczenie ma liczba faz i stabilność napięcia pod obciążeniem.
- Przy rozbudowie instalacji zawsze zostawiam margines na przyszłe urządzenia, zamiast projektować układ „na styk”.
W praktyce to właśnie konwersja napięcia decyduje o tym, czy instalacja będzie działała sprawnie, bezpiecznie i bez zbędnych strat. Jeśli chcesz, by fotowoltaika naprawdę wspierała efektywność energetyczną domu lub firmy, myśl nie tylko o tym, ile energii produkujesz, ale też o tym, w jakiej formie ta energia trafia do odbiorników. To najprostsza droga do systemu, który działa przewidywalnie i daje realny efekt.
