Prąd przemienny to standard zasilania w domach, instalacjach fotowoltaicznych i większości sieci energetycznych, ale sama nazwa niewiele mówi bez zrozumienia, jak działa napięcie, kiedy potrzebna jest jego zmiana i czym różni się transformator od falownika. Poniżej wyjaśniam to praktycznie: od podstaw AC, przez konwersję napięcia, po błędy, które najczęściej psują dobór urządzeń.
Najważniejsze informacje o prądzie przemiennym i zmianie napięcia
- W Polsce standardem jest prąd przemienny 230 V i 50 Hz, a w sieci trójfazowej 3x230/400 V.
- 230 V to wartość skuteczna, nie szczytowa; dla sinusoidy szczyt napięcia wynosi około 325 V.
- Transformator zmienia napięcie AC, a przy tej samej mocy wyższe napięcie oznacza niższy prąd i mniejsze straty.
- Falownik zamienia prąd stały z paneli fotowoltaicznych na AC zgodny z siecią.
- Do DC potrzebujesz przetwornicy DC-DC albo inwertera, a nie zwykłego transformatora.
- Napięcie sieciowe nie jest idealnie stałe i zwykle mieści się w tolerancji około 207-253 V.
Czym jest prąd przemienny i dlaczego dominuje w sieci
Prąd przemienny to taki rodzaj zasilania, w którym kierunek przepływu ładunku zmienia się okresowo. W praktyce najczęściej spotykasz przebieg sinusoidalny, a w polskiej sieci częstotliwość wynosi 50 Hz, czyli jeden pełny cykl trwa 20 ms. Jak podaje URE, w instalacjach niskiego napięcia standardem jest 230 V dla jednej fazy oraz 3x230/400 V dla zasilania trójfazowego.
Najważniejsze jest jednak to, że 230 V nie oznacza stałej, niezmiennej wartości napięcia. To wartość skuteczna, czyli taka, która daje taki sam efekt energetyczny jak napięcie stałe o tej samej liczbie. Dlatego dla przebiegu sinusoidalnego napięcie szczytowe jest wyraźnie wyższe i sięga około 325 V. Ja zawsze zaczynam od tego rozróżnienia, bo bez niego łatwo błędnie odczytać tabliczkę znamionową urządzenia.
AC dominuje w sieci nie dlatego, że jest „nowocześniejszy”, ale dlatego, że łatwo zmieniać jego napięcie i przesyłać energię na duże odległości. To właśnie ten temat prowadzi prosto do konwersji napięcia, czyli do rzeczy najbardziej praktycznej dla użytkownika i instalatora.
Jak zmienia się napięcie w obwodzie AC

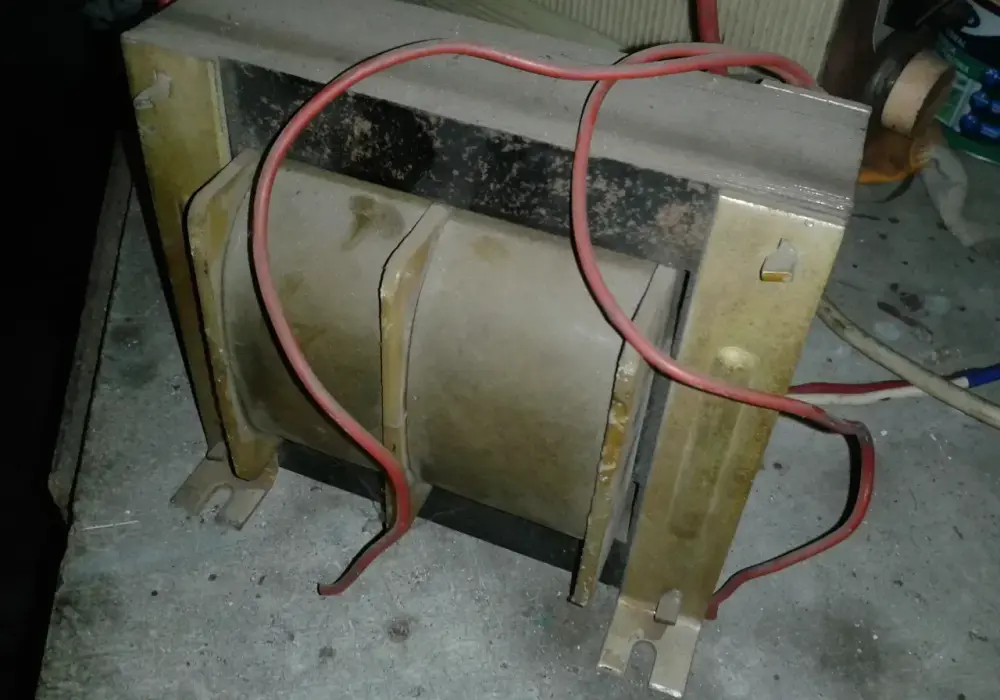

Najprostsza odpowiedź brzmi: przez transformator. To urządzenie wykorzystuje zjawisko indukcji elektromagnetycznej, więc działa na prądzie przemiennym, a nie na stałym. Jeśli uzwojenie wtórne ma więcej zwojów niż pierwotne, napięcie rośnie; jeśli ma mniej, napięcie spada. W praktyce oznacza to zmianę poziomu napięcia bez bezpośredniego mieszania się obwodów wejściowego i wyjściowego.
W teorii moc pozostaje podobna, więc wyższe napięcie oznacza niższy prąd. To ważne, bo straty w przewodach rosną wraz z kwadratem prądu. Prosty przykład: 2,3 kW można uzyskać przy 230 V i 10 A albo przy 460 V i 5 A. Sama moc jest ta sama, ale przy wyższym napięciu prąd jest mniejszy, a więc spadają straty na kablach i złączach.
Właśnie dlatego napięcie podnosi się przy przesyle energii, a obniża tuż przed odbiornikiem. W sieci energetycznej to jedno z najbardziej sensownych ekonomicznie rozwiązań, bo redukuje straty i pozwala rozsądnie dobrać przekroje przewodów. Z tego wynika też prosty wniosek: jeżeli urządzenie ma działać na AC, to transformacja napięcia jest zwykle pierwszym narzędziem, po które warto sięgnąć.
Które urządzenie wybrać do konwersji napięcia
W praktyce najczęściej mieszają się cztery rozwiązania i nie są one zamienne. Ja rozróżniam je najpierw po rodzaju wejścia i wyjścia, a dopiero potem po mocy, gabarycie czy cenie. To oszczędza mnóstwo pomyłek przy doborze sprzętu.
| Urządzenie | Co robi | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|---|
| Transformator | AC → AC, podnosi lub obniża napięcie | Zasilanie sieciowe, separacja galwaniczna, urządzenia 230/110 V lub 230/12 V | Nie działa z DC |
| Autotransformator | AC → AC, zwykle węższy zakres regulacji | Regulacja napięcia, testy, kompaktowe układy | Brak separacji galwanicznej |
| Przetwornica DC-DC | DC → DC, zmienia poziom napięcia stałego | Elektronika, baterie, LED, USB-C, układy z akumulatorem | Nie zamienia prądu stałego na przemienny |
| Inwerter / falownik | DC → AC, tworzy napięcie zgodne z siecią | Fotowoltaika, magazyny energii, zasilanie awaryjne | Musi być dopasowany do parametrów sieci i obciążenia |
Najkrótsza reguła, którą stosuję, jest taka: jeśli wejście i wyjście mają być przemienne, patrzę na transformator lub autotransformator; jeśli źródłem jest bateria albo panel, w grę wchodzi przetwornica lub falownik. Dobrze dobrane urządzenie nie tylko „zmienia liczby na etykiecie”, ale też zachowuje właściwą częstotliwość, moc i bezpieczeństwo pracy. To prowadzi prosto do tego, gdzie takie rozwiązania naprawdę widać na co dzień.
Gdzie konwersja napięcia ma znaczenie w domu i fotowoltaice
W domu napięcie 230 V zasila większość urządzeń jednofazowych: oświetlenie, RTV, ładowarki, część AGD i automatykę. Przy większych odbiornikach, takich jak płyta indukcyjna, pompa ciepła czy ładowarka samochodu elektrycznego, często pojawia się zasilanie trójfazowe 400 V. W praktyce chodzi o lepsze rozłożenie obciążenia i wygodniejsze dostarczenie większej mocy.
W fotowoltaice temat jest jeszcze bardziej oczywisty. Panele produkują prąd stały, a sieć i większość domowych odbiorników pracuje na AC. Jak wyjaśnia Departament Energii USA, falownik zamienia prąd stały z paneli na prąd przemienny używany w sieci. To urządzenie nie tylko „robi AC”, ale też synchronizuje parametry wyjściowe z siecią, dzięki czemu energia może płynąć tam, gdzie powinna.
Warto też pamiętać o napięciu w samej sieci. Według URE standardowe 230 V nie jest wartością idealnie stałą, tylko mieści się w określonym przedziale jakościowym. W praktyce oznacza to, że falownik, zasilacz albo ładowarka muszą mieć zapas na odchyłki, a nie działać wyłącznie „na papierowym 230 V”. W instalacjach PV to szczególnie ważne, bo przy wyższym napięciu sieci urządzenie może ograniczyć moc albo czasowo się wyłączyć, żeby nie pracować poza zakresem.
Jeśli ktoś patrzy na cały układ energetyczny domu, łatwo zauważyć prostą zależność: sieć daje AC, panele dają DC, a bateria przechowuje DC. To właśnie dlatego poprawna konwersja napięcia i rodzaju prądu jest tak ważna w nowoczesnej instalacji.Najczęstsze błędy przy pracy z napięciem przemiennym
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że „adapter” załatwia wszystko. Zmiana samej wtyczki nie oznacza jeszcze zmiany napięcia, częstotliwości ani rodzaju prądu. Jeśli urządzenie jest projektowane na 120 V, to samo wpięcie do gniazdka 230 V zwykle kończy się uszkodzeniem.
- Mylenie adaptera mechanicznego z prawdziwą konwersją napięcia.
- Ignorowanie częstotliwości 50 Hz, zwłaszcza przy starszych urządzeniach i silnikach.
- Podłączanie sprzętu 120 V bez transformatora lub odpowiedniego zasilacza.
- Zakładanie, że falownik „naprawi” zbyt wysokie lub zbyt niskie napięcie w sieci.
- Nieuwzględnianie mocy rozruchowej silników, pomp i kompresorów.
- Pomijanie separacji galwanicznej tam, gdzie bezpieczeństwo ma znaczenie.
Do tego dochodzi jeszcze jeden częsty błąd: zbyt dosłowne traktowanie wartości znamionowej. W sieci i urządzeniach zawsze liczy się też tolerancja pracy, a nie tylko liczba nadrukowana na obudowie. Właśnie dlatego przy doborze sprzętu trzeba patrzeć dalej niż na samą wtyczkę i opis „230 V”.
To z kolei prowadzi do ostatniego, praktycznego kroku: sprawdzenia parametrów przed zakupem albo montażem.
Co sprawdzić przed zakupem lub montażem urządzenia
W mojej praktyce najbezpieczniej jest przejść przez prostą listę kontrolną zanim kupi się transformator, przetwornicę albo falownik. Dzięki temu łatwo odsiać sprzęt, który wygląda dobrze w opisie, ale nie pasuje do realnych warunków pracy.
- Sprawdź napięcie wejściowe i wyjściowe na tabliczce znamionowej.
- Ustal, czy potrzebujesz AC → AC, DC → DC, czy DC → AC.
- Porównaj moc ciągłą i moc chwilową, zwłaszcza przy silnikach oraz sprężarkach.
- Sprawdź, czy potrzebna jest separacja galwaniczna.
- Zweryfikuj częstotliwość pracy: 50 Hz, 60 Hz albo zakres szeroki.
- Przy instalacjach trójfazowych upewnij się, że urządzenie obsługuje 3 fazy i właściwe obciążenie.
- W systemach PV sprawdź zakres napięcia pracy falownika oraz zgodność z siecią.
Jeśli zaczynasz od tych kilku parametrów, większość kosztownych pomyłek znika jeszcze przed montażem. W przypadku AC wygrywa nie „najmocniejsze” urządzenie, tylko takie, które pasuje do źródła, odbiornika i warunków pracy. I właśnie tak najrozsądniej podchodzić do konwersji napięcia w domu, warsztacie i instalacji fotowoltaicznej.
