Dobry program do rysowania schematów elektrycznych nie służy tylko do „narysowania kreski” między symbolami. W praktyce ma pomóc uporządkować dokumentację, ograniczyć błędy w numeracji, wygenerować zestawienia i dać czytelny plik, z którego skorzysta monter, projektant albo klient. Przy instalacjach domowych, fotowoltaice i prostych układach automatyki różnica między zwykłym CAD-em a narzędziem elektrycznym szybko wychodzi na jaw.
W tym tekście pokazuję, jak rozpoznać rzeczywiste potrzeby, które klasy oprogramowania mają sens w codziennej pracy i na co uważać, żeby nie przepłacić za funkcje, z których i tak nie skorzystasz. Dorzucam też praktyczne wskazówki pod kątem instalacji budynkowych i PV, bo właśnie tam dobra dokumentacja oszczędza najwięcej czasu.
Wybór narzędzia zależy od skali projektu, rodzaju schematów i poziomu automatyzacji, którego naprawdę potrzebujesz
- Do prostych projektów i nauki wystarczy lżejszy pakiet, ale trzeba sprawdzić biblioteki symboli i eksport do PDF.
- Przy pracy firmowej liczą się automatyczna numeracja, odsyłacze, raporty i lista materiałowa.
- W instalacjach PV i budynkowych najlepiej sprawdzają się programy, które łączą schemat z obliczeniami i zestawieniami.
- Klasyczny CAD bez modułu elektrycznego zwykle wymaga więcej ręcznej pracy i częściej prowadzi do błędów.
- Przed zakupem warto przetestować własny workflow, nie tylko pusty program pokazowy.
Najpierw ustal, jaki schemat chcesz przygotować
Zanim porównam konkretne narzędzia, zawsze zaczynam od prostego pytania: co właściwie ma powstać? Inny program sprawdzi się do schematu rozdzielnicy w domu jednorodzinnym, inny do szafy sterowniczej, a jeszcze inny do dokumentacji większej instalacji z obliczeniami i zestawieniami materiałów. To ważne, bo wielu problemów nie powoduje sam program, tylko jego niedopasowanie do typu dokumentacji.

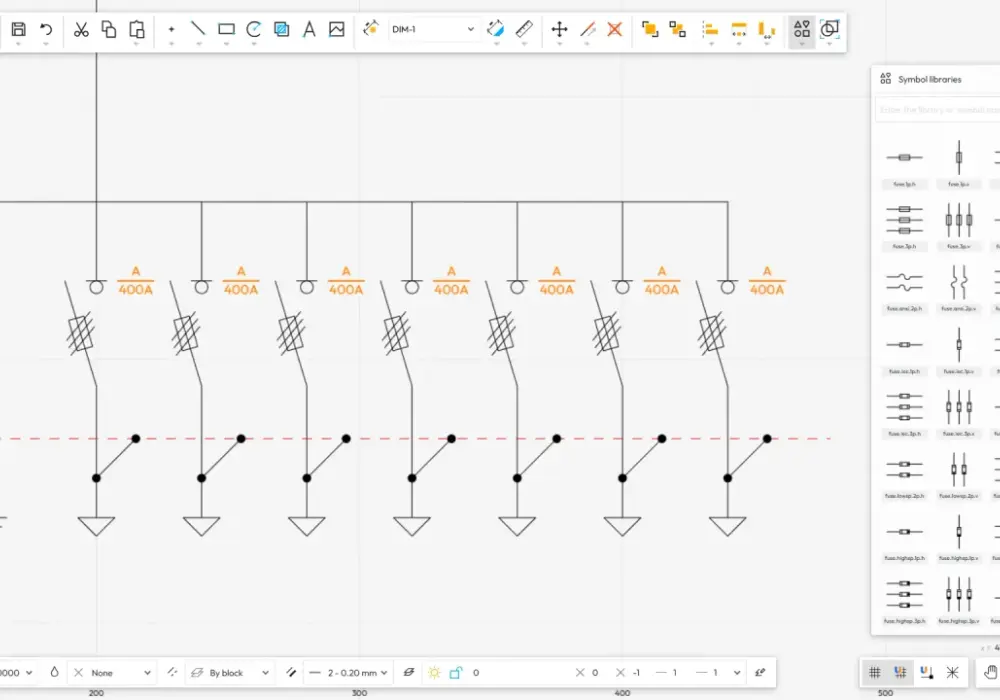

Schemat jednokreskowy
To najczęstszy format w instalacjach budynkowych i PV. Pokazuje główne elementy układu, zależności między nimi i podstawowy przepływ energii, ale nie udaje pełnego rysunku montażowego. Jeśli tworzysz dokumentację dla domu, małej firmy albo instalacji fotowoltaicznej, właśnie ten typ schematu zwykle jest pierwszym punktem odniesienia.
Schemat ideowy i sterowania
Tu liczy się logika działania: cewki, styki, przekaźniki, PLC, sygnały wejściowe i wyjściowe. W takich projektach mniej chodzi o „ładny rysunek”, a bardziej o to, żeby dokumentacja była jednoznaczna dla automatyka, elektryka i osoby uruchamiającej system. Do takich zadań zwykły edytor graficzny bywa po prostu za słaby.
Przeczytaj również: Usługi elektryczne - cennik i jak rozszyfrować wyceny
Schemat okablowania i rozdzielnicy
Jeśli projekt obejmuje szafę, rozdzielnicę lub tablicę, potrzebujesz narzędzia, które ogarnia także oznaczenia przewodów, listy zaciskowe, odnośniki i często zestawienia materiałowe. Właśnie tu zaczyna się przewaga specjalistycznych pakietów E-CAD nad klasycznym CAD-em. Od tego zależy, czy dokumentacja będzie tylko czytelna, czy rzeczywiście użyteczna w montażu.
Gdy już wiesz, jaki typ dokumentacji dominuje, dużo łatwiej wybrać program i nie przepłacać za moduły, które nie wniosą nic do pracy.

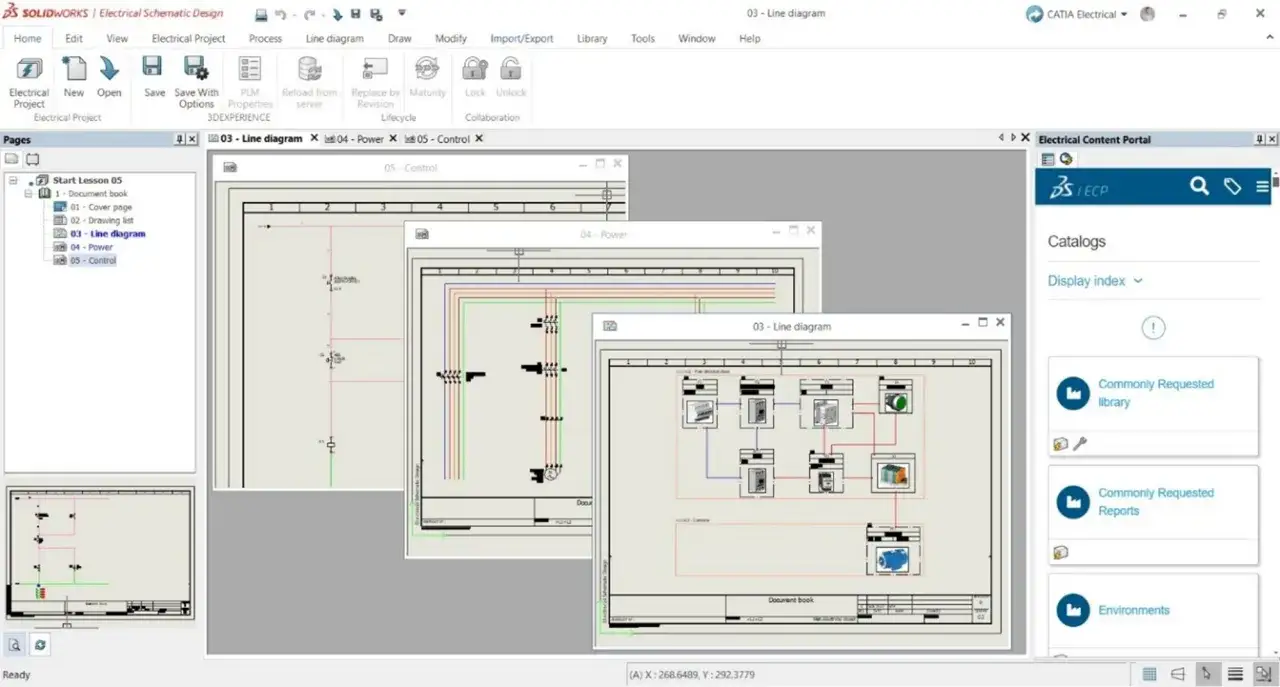

Które programy warto brać pod uwagę
Na rynku nie brakuje narzędzi, ale nie wszystkie rozwiązują ten sam problem. Poniżej zestawiam te, które realnie pojawiają się w pracy projektowej i najczęściej mają sens przy dokumentacji elektrycznej.
| Program | Dla kogo | Mocne strony | Ograniczenia | Model zakupu |
|---|---|---|---|---|
| KiCad | Osoby uczące się, małe projekty, elektronika | Darmowy, działa na Windows, macOS i Linux, ma ERC, SPICE i hierarchiczne schematy z wieloma arkuszami | Nie jest wyspecjalizowany w dokumentacji rozdzielnic i typowej pracy instalacyjnej | 0 zł |
| AutoCAD Electrical | Firmy pracujące już w ekosystemie AutoCAD | Duże biblioteki symboli, automatyczna numeracja przewodów, raporty, integracja z AutoCAD Web, ponad 65 000 symboli | Abonament i wyraźna krzywa nauki | Subskrypcja |
| SEE Electrical | Projektanci schematów, szaf i dokumentacji 2D/3D | Sprawne tworzenie dokumentacji, dodatki do 3D Panel, dostępna wersja testowa, producent podkreśla automatyzację i biblioteki symboli | W praktyce mocno komercyjny ekosystem, a wersja testowa ma ograniczenia | Licencja komercyjna |
| WSCAD | Biura projektowe i zespoły pracujące nad wieloma branżami | Zintegrowane środowisko E-CAD, współpraca, biblioteki, automatyczne raportowanie, obsługa projektów od prostych do złożonych | Może być zbyt rozbudowany do małych, jednorazowych zleceń | Oferta komercyjna |
| EcoStruxure Power Design | Instalacje niskiego napięcia, dobór zabezpieczeń, obliczenia | Obliczenia w czasie rzeczywistym, dobór zabezpieczeń i przekrojów kabli, współpraca z popularnymi programami CAD | To bardziej nakładka obliczeniowa niż pełny edytor schematów | Narzędzie komercyjne / nakładka |
| PBT-Q | Rozdzielnice, układy niskiego napięcia, kosztorysowanie | Półautomatyczny schemat jednokreskowy, dobór i wycena, szybka konfiguracja tablicy | Najlepiej sprawdza się przy tablicach i systemach rozdzielczych, nie przy każdym typie projektu | Oferta komercyjna |
Jeśli patrzeć praktycznie, KiCad jest dobrym punktem startowym, ale nie zawsze najlepszym wyborem do dokumentacji instalacyjnej. Z kolei AutoCAD Electrical, SEE Electrical czy WSCAD są wyraźnie bliżej pracy firmowej, gdzie liczy się nie tylko sam rysunek, ale też poprawność danych, raporty i spójność całego projektu. Sam wykaz funkcji to jednak dopiero początek, bo o jakości pracy decydują konkretne szczegóły.
Jak wybrać narzędzie do codziennej pracy
Ja zwykle sprawdzam pięć rzeczy, zanim w ogóle pomyślę o zakupie licencji. Nie cenę na banerze, tylko to, czy program naprawdę przyspiesza pracę i zmniejsza liczbę ręcznych poprawek.
- Biblioteki symboli - im lepiej uporządkowane i bliższe realnym standardom, tym mniej czasu tracisz na własne rysowanie elementów od zera.
- Automatyczna numeracja i odsyłacze - przy dłuższych projektach to jedna z tych funkcji, które oszczędzają godziny, a nie minuty.
- Raporty i zestawienia - lista materiałowa, przewody, zaciski, oznaczenia kabli i wydruki PDF powinny powstawać z projektu możliwie automatycznie.
- Eksport i współpraca - jeśli musisz przekazać plik wykonawcy, klientowi albo koledze z biura, liczy się łatwy eksport i czytelna struktura projektu.
- Integracja z obliczeniami - w instalacjach budynkowych i PV nie chodzi tylko o schemat, ale też o poprawny dobór zabezpieczeń, przekrojów i selektywności.
- Model licencji - darmowy program ma sens, jeśli naprawdę wystarcza; płatny ma sens, jeśli zwraca się w czasie i jakości dokumentacji.
W praktyce największy błąd polega na tym, że ktoś wybiera program „na przyszłość”, a potem przez pół roku walczy z interfejsem, którego nie potrzebuje. Jeśli robisz kilka prostych projektów miesięcznie, nie zawsze potrzebujesz rozbudowanego środowiska 3D. Jeśli natomiast powtarzasz podobne realizacje, automatyzacja staje się realnym zyskiem, a nie tylko dodatkiem marketingowym.
To prowadzi do kolejnego pytania: co z tym zrobić w instalacjach fotowoltaicznych i budynkowych, gdzie schemat jest tylko częścią większej układanki?
Co sprawdza się w instalacjach fotowoltaicznych i budynkowych
W projektach PV i w typowych instalacjach budynkowych schemat musi być nie tylko czytelny, ale też praktyczny. Zwykle obejmuje falownik, zabezpieczenia po stronie DC i AC, rozdzielnicę, ograniczniki przepięć, elementy pomiarowe oraz opis obwodów. Jeśli program nie radzi sobie z taką strukturą, dokumentacja szybko zaczyna wyglądać dobrze tylko na ekranie.
W małej instalacji domowej często wystarcza lżejsze narzędzie, o ile potrafi utrzymać porządek w symbolach i wygenerować sensowny PDF. Wtedy liczy się przede wszystkim szybkość przygotowania jednokreskowego schematu i czytelne oznaczenia. Dla instalatora, który robi podobne projekty regularnie, lepsze będą pakiety z bibliotekami, raportami i gotowymi szablonami. Właśnie tu dobrze sprawdzają się rozwiązania klasy SEE Electrical, WSCAD czy AutoCAD Electrical.
Jeśli projekt wymaga doboru zabezpieczeń, przekrojów kabli albo oceny selektywności, sam edytor schematów nie wystarczy. Tu przydatne są narzędzia takie jak EcoStruxure Power Design, bo łączą rysunek z obliczeniami. Podobnie PBT-Q jest sensownym wyborem przy rozdzielnicach niskiego napięcia, gdzie ważne są zarówno schemat, jak i wycena oraz konfiguracja tablicy. Innymi słowy: do rysowania można użyć jednego programu, ale do decyzji technicznych często potrzebny jest drugi poziom wsparcia.
Jeśli pracujesz przy PV, zwróć uwagę także na to, czy program pozwala utrzymać spójność oznaczeń między schematem, zestawieniem materiałowym i opisem urządzeń. W praktyce to właśnie tu pojawiają się najdroższe korekty, nie na etapie samego rysowania.
Skoro wiadomo już, które typy narzędzi pasują do jakich projektów, warto zobaczyć, gdzie użytkownicy najczęściej popełniają błędy przy wyborze.
Najczęstsze błędy przy wyborze oprogramowania
Najwięcej problemów widzę wtedy, gdy ktoś kupuje program pod wpływem jednej funkcji, a potem okazuje się, że reszta workflow nie działa tak, jak trzeba. To zwykle kosztuje więcej czasu niż sama licencja.
- Wybór tylko po cenie - najtańszy program bywa drogi, jeśli wymaga ręcznego poprawiania symboli, opisów i zestawień.
- Mylenie zwykłego CAD z E-CAD - klasyczny program do rysunku nie ma na start automatycznej numeracji, odnośników i raportowania.
- Przepłacanie za rozbudowany pakiet - jeśli robisz proste schematy, 3D, zaawansowane zarządzanie projektami i wielobranżowość mogą być po prostu zbędne.
- Ignorowanie wersji testowej - demo pokazuje ekran, ale nie zawsze pokazuje realny przepływ pracy na twoim projekcie.
- Brak własnego standardu - nawet dobry program nie naprawi chaosu, jeśli w firmie każdy opisuje elementy inaczej.
- Pomijanie eksportu - jeśli PDF, DWG albo lista materiałowa wychodzą nieczytelnie, projekt trzeba później ratować ręcznie.
Ja patrzę na to dość prosto: jeśli po dwóch czy trzech próbach nadal spędzasz więcej czasu na walce z narzędziem niż na samej dokumentacji, to nie jest dobry wybór, nawet jeśli „na papierze” wygląda imponująco. Lepiej mieć mniejszy pakiet, ale dopasowany do procesu, niż rozbudowane środowisko, którego nikt nie używa zgodnie z założeniem.
To już prowadzi do ostatniego, najbardziej praktycznego kroku: co przetestować przed decyzją o licencji, żeby nie kupić kota w worku.
Co warto przetestować przed zakupem licencji
Gdybym miał sprawdzić tylko kilka rzeczy, zrobiłbym to na własnym, prostym projekcie, a nie na materiałach demo od producenta. Wtedy od razu widać, czy program naprawdę pasuje do twojej pracy.
- Wczytaj własny symbol albo własny standard opisu i zobacz, ile wymaga ręcznej roboty.
- Narysuj jedną rozdzielnicę albo jeden prosty układ PV i sprawdź, czy oznaczenia są automatyczne.
- Wyeksportuj projekt do PDF i zobacz, czy dokument nadal jest czytelny po wydruku.
- Wygeneruj listę materiałową, zestawienie przewodów albo opis zacisków i oceń, ile trzeba poprawiać ręcznie.
- Sprawdź, czy program działa na twoim systemie i czy zespół będzie w stanie korzystać z niego bez długiego wdrożenia.
W praktyce najlepszy wybór to nie ten z największą liczbą funkcji, ale ten, który pozwala szybko i konsekwentnie tworzyć poprawną dokumentację. Jeśli projektujesz instalacje elektryczne albo PV, szukaj narzędzia, które łączy czytelny schemat, porządne biblioteki, automatyzację i sensowny eksport. Reszta jest dodatkiem, który ma wspierać pracę, a nie ją komplikować.
