W instalacjach elektrycznych problem rzadko sprowadza się do samego zużycia prądu. Często większe koszty generuje to, czego urządzenia nie zamieniają w użyteczną pracę: moc bierna. Dlatego dobrze dobrany kompensator mocy biernej potrafi obniżyć opłaty, odciążyć sieć i poprawić stabilność pracy maszyn, falowników oraz oświetlenia.
W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak odróżnić prostą baterię kondensatorów od układu aktywnego i gdzie najłatwiej popełnić kosztowny błąd. Dorzucam też praktyczne wskazówki dla obiektów z fotowoltaiką, bo tam temat bywa szczególnie dobrze widoczny, ale nie zawsze jest właściwie rozwiązany.
Co warto zapamiętać o kompensacji mocy biernej
- Moc bierna sama nie wykonuje pracy, ale zwiększa prądy w instalacji i może podnosić koszty dystrybucji.
- Dobór rozwiązania zależy od profilu obciążenia, a nie wyłącznie od mocy przyłączeniowej.
- Przy stałych obciążeniach zwykle wystarcza bateria kondensatorów, a przy zmiennych lub „brudnych” sieciach lepszy bywa układ aktywny.
- W instalacji z PV falownik może pomóc w regulacji, ale nie zastępuje automatycznie kompensacji po stronie odbiorów.
- Zwrot z inwestycji bywa szybki, ale tylko wtedy, gdy urządzenie jest dobrane po pomiarach, a nie „na oko”.

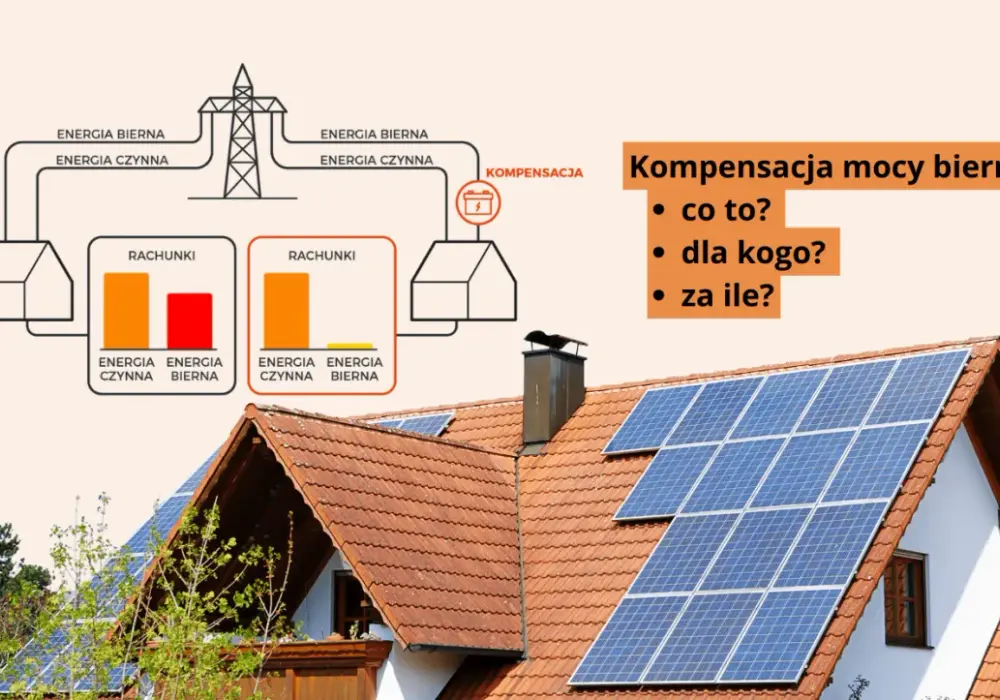

Jak działa kompensator mocy biernej i co naprawdę poprawia
Najprościej mówiąc, chodzi o to, by ograniczyć ilość energii, która krąży między odbiornikiem a siecią, zamiast wykonywać realną pracę. W układach przemiennych ważne są trzy wielkości: moc czynna, czyli ta, która zasila urządzenia, moc bierna, potrzebna do wytworzenia pola magnetycznego lub pracy układów elektronicznych, oraz moc pozorna, która pokazuje całe obciążenie widziane przez instalację.
Kluczowy jest współczynnik mocy, czyli cos φ. Im bliżej 1, tym lepiej wykorzystujesz sieć. Gdy spada, rosną prądy w kablach, transformatorach i rozdzielnicach, a wraz z nimi straty i ryzyko przegrzewania. W praktyce nie chodzi więc o kosmetykę na wykresie, tylko o realne odciążenie instalacji i ograniczenie opłat dystrybucyjnych. Jak podaje URE, energia bierna obciąża sieć, zmniejsza jej przepustowość i generuje dodatkowe koszty po stronie operatora.
W dobrze zaprojektowanym układzie kompensacji celem nie jest „wyzerowanie” wszystkiego za wszelką cenę, tylko utrzymanie parametrów w bezpiecznym i ekonomicznym zakresie. Z mojego doświadczenia najlepsze efekty daje podejście, w którym najpierw mierzy się profil obciążenia, a dopiero potem dobiera sprzęt. To prowadzi wprost do pytania, skąd ten problem bierze się w konkretnych instalacjach.
Dlaczego instalacja zaczyna pobierać energię bierną
Najczęstsza przyczyna jest bardzo prosta: w obiekcie pracują odbiorniki indukcyjne albo urządzenia elektroniczne, które nie pobierają z sieci wyłącznie mocy czynnej. Silniki, pompy, sprężarki, transformatory, wentylacja, klimatyzacja, spawarki, zasilacze impulsowe, UPS-y i część opraw LED potrafią wyraźnie pogorszyć bilans energetyczny. To nie znaczy, że są „złe”. To znaczy tylko, że sieć musi dostarczyć nie tylko moc użytkową, ale też komponent potrzebny do ich działania.
W praktyce problem widać zwykle w jednym z trzech miejsc:
- w rachunku pojawia się osobna pozycja związana z energią bierną,
- instalacja grzeje się bardziej, niż wynikałoby to z samego poboru kWh,
- współczynnik mocy wyraźnie spada przy zmianie trybu pracy maszyn albo po modernizacji oświetlenia i automatyki.
Warto też pamiętać o drugim biegunie problemu, czyli o przekompensowaniu. Za dużo pojemności w układzie oznacza, że instalacja zaczyna zachowywać się zbyt „pojemnościowo”, co też może być rozliczane i też potrafi generować niepotrzebne koszty. Dlatego diagnoza nie powinna kończyć się na stwierdzeniu „brakuje kompensacji”, tylko na pytaniu: jaki charakter ma obciążenie i jak zmienia się w czasie? To właśnie decyduje o wyborze rozwiązania.

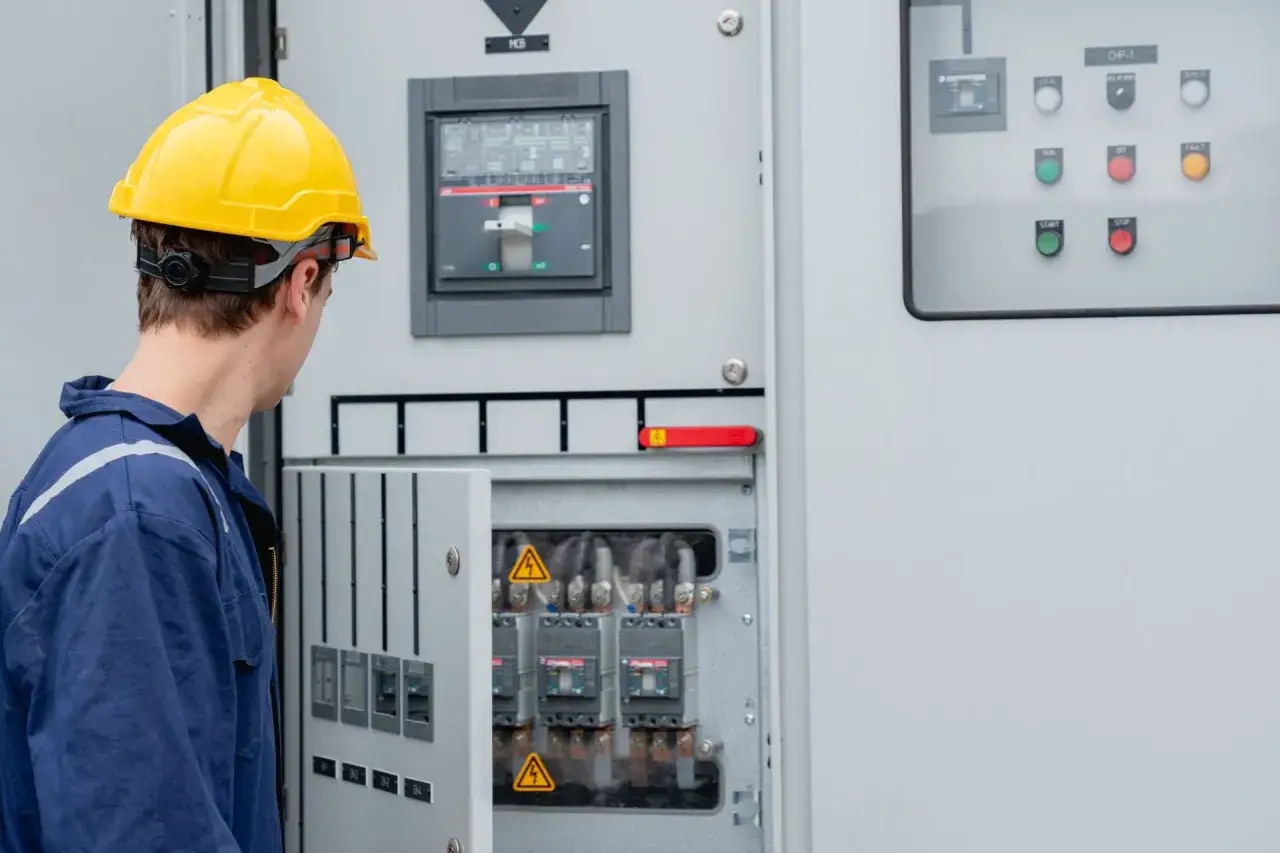

Jakie są rodzaje urządzeń i które rozwiązanie ma sens
Nie każda kompensacja działa tak samo. W jednych obiektach wystarczy prosta bateria kondensatorów, w innych trzeba sięgnąć po automatykę albo po układ aktywny, który radzi sobie także z harmonicznymi i nierównomiernym obciążeniem faz. Ja patrzę na to tak: im bardziej zmienne i „brudne” elektrycznie środowisko, tym mniej sensu ma rozwiązanie proste, a bardziej rośnie wartość układu adaptacyjnego.
| Rozwiązanie | Kiedy ma sens | Atuty | Ograniczenia |
|---|---|---|---|
| Bateria stała | Stałe obciążenie, niewielka liczba odbiorników, mało zmian w ciągu dnia | Niska cena, prostota, mało elementów | Słabo radzi sobie ze zmiennym profilem pracy |
| Bateria automatyczna | Obciążenie zmienne, kilka trybów pracy, większy obiekt usługowy lub lekki przemysł | Dołącza i odłącza stopnie zależnie od potrzeb | Wymaga poprawnego doboru stopni i pomiarów |
| Układ z dławikami odstrajającymi | Gdy w sieci pojawiają się harmoniczne i klasyczne kondensatory mogłyby wejść w rezonans | Lepsza ochrona kondensatorów, większe bezpieczeństwo pracy | Wyższy koszt niż w prostych bateriach |
| Układ aktywny | Szybko zmieniające się obciążenie, dużo falowników, UPS-ów, LED-ów, asymetria faz, harmoniki | Duża precyzja, szybka reakcja, często mniejsza szafa przy tej samej funkcji | Najdroższy wariant, opłacalny głównie tam, gdzie problem jest wyraźny |
Jeśli obiekt ma dużo elektroniki mocy, sama bateria kondensatorów bywa zbyt „sztywna”. Wtedy lepiej sprawdza się układ, który reaguje na bieżące warunki i nie dokłada kolejnych problemów, takich jak rezonans z harmonicznymi. To dlatego dobór trzeba oprzeć nie tylko na mocy, ale też na charakterze odbiorników i ich pracy w czasie.
Jak dobrać układ do domu, firmy i fotowoltaiki
Dobór zaczynam od pomiarów, nie od katalogu. Minimum to kilka dni rejestracji, a najlepiej pełny profil pracy obiektu, bo pojedynczy odczyt niewiele mówi. Interesują mnie przede wszystkim: średni i szczytowy pobór, zmienność obciążenia, obecność harmonicznych, asymetria między fazami oraz to, czy w obiekcie pojawią się nowe urządzenia w ciągu najbliższych miesięcy.
W praktyce patrzę na trzy scenariusze:
- Dom lub mała działalność - często problem nie jest na tyle duży, by kupować rozbudowany układ. Jeśli jednak pracują klimatyzatory, pompy ciepła, ładowarki, większa automatyka albo warsztatowe silniki, temat warto sprawdzić pomiarem.
- Firma usługowa lub lekki przemysł - tutaj najczęściej liczy się automatyczna bateria albo układ aktywny, bo obciążenie zmienia się w rytmie pracy zmianowej, sezonu albo produkcji.
- Obiekt z fotowoltaiką - falownik często potrafi wspierać regulację mocy biernej, ale działa w granicach ustawień producenta i operatora oraz tylko wtedy, gdy pracuje. Dlatego nie traktuję tego jako automatycznego zamiennika lokalnej kompensacji odbiorów.
Właśnie w instalacjach z PV łatwo o złudzenie, że „skoro jest falownik, to temat jest załatwiony”. Nie jest. Falownik może pomóc, zwłaszcza w godzinach produkcji, ale nie usuwa problemu nocą, przy małej generacji ani wtedy, gdy głównym źródłem mocy biernej są odbiorniki wewnętrzne. Z tego wynika prosty wniosek: najpierw trzeba rozpoznać, kto naprawdę generuje koszt, a dopiero potem wybierać technologię. Następny krok to spojrzenie na błędy, które najczęściej psują efekt.
Najczęstsze błędy, które psują efekt
Najwięcej kosztownych pomyłek widzę wtedy, gdy ktoś próbuje rozwiązać problem „na skróty”. Najczęstszy błąd to dobór urządzenia do sumy mocy znamionowej odbiorników, a nie do ich rzeczywistego profilu pracy. Drugi to ignorowanie harmonicznych, przez co klasyczne kondensatory wchodzą w niekorzystną współpracę z siecią i zamiast pomagać, zaczynają szkodzić.
Do tego dochodzą jeszcze cztery typowe potknięcia:
- montaż centralny tam, gdzie obciążenie jest rozproszone i zmienne,
- brak kontroli po modernizacji instalacji, gdy zmienia się charakter odbiorników,
- nieuwzględnienie pojemnościowej mocy biernej po wymianie oświetlenia lub uruchomieniu nowych falowników,
- brak przeglądu i ponownego strojenia po kilku miesiącach eksploatacji.
W praktyce liczy się nie tylko to, co instalacja robi dziś, ale też to, jak będzie wyglądać po zmianach. Jeśli planujesz pompy ciepła, stacje ładowania, kolejne linie produkcyjne albo rozbudowę PV, układ powinien mieć zapas i sensowną logikę regulacji. Inaczej szybko wrócisz do punktu wyjścia, tylko z większym kosztem inwestycji. To prowadzi do najważniejszej dla wielu osób kwestii: ile to wszystko kosztuje i kiedy się zwraca.
Ile to kosztuje i kiedy inwestycja się zwraca
Zakres cen jest szeroki, bo zależy od mocy, typu obciążenia, liczby stopni, obecności filtracji harmonicznych, obudowy, sterownika i robocizny. Orientacyjnie prosta bateria kondensatorów dla niewielkiego obiektu może kosztować kilka tysięcy złotych. Automatyczny układ dla małej lub średniej firmy to zwykle wyższy poziom budżetu, a małe aktywne urządzenia 10-20 kVAr często mieszczą się w przedziale około 8-14 tys. zł brutto. Większe systemy, zwłaszcza z filtracją harmonicznych, szybko rosną do kilkudziesięciu tysięcy złotych.
| Typ rozwiązania | Orientacyjny budżet | Co wpływa na cenę |
|---|---|---|
| Bateria stała | Około 2-5 tys. zł | Prosta konstrukcja, mała moc, brak automatyki |
| Bateria automatyczna | Około 5-15 tys. zł | Liczba stopni, sterownik, przekładniki, obudowa |
| Mały układ aktywny | Około 8-14 tys. zł brutto | Moc kVAr, funkcje dodatkowe, filtracja, montaż |
| Układ większy lub z filtracją harmonicznych | Kilkanaście do kilkudziesięciu tys. zł | Skala obiektu, dynamika obciążenia, warunki sieciowe |
Zwrot z inwestycji bywa szybki, ale nie ma tu jednej uczciwej odpowiedzi. W obiekcie z wysokimi opłatami za energię bierną i wyraźnym profilem problemu może to być kwestia kilku do kilkunastu miesięcy. Gdy pobór jest nieregularny albo problem jest mały, okres zwrotu wydłuża się i czasem w ogóle nie uzasadnia zakupu. Dlatego najpierw liczę realne oszczędności, a dopiero potem patrzę na cenę urządzenia. Na koniec zostaje jeszcze praktyczna checklista, która pozwala uniknąć najgorszych decyzji.
Co sprawdzić przed zamówieniem układu kompensacji
Gdybym miał zamknąć temat w krótkiej liście, sprawdziłbym pięć rzeczy: profil obciążenia z kilku dni, obecność harmonicznych, zapis o współczynniku mocy w umowie z operatorem, planowane zmiany w instalacji oraz miejsce montażu z uwzględnieniem chłodzenia i serwisu. To brzmi banalnie, ale właśnie na tych punktach najczęściej przegrywa cały projekt.
- Jeśli obciążenie jest stałe, prostsze rozwiązanie może wystarczyć.
- Jeśli instalacja zmienia się w ciągu dnia, potrzebna jest automatyka.
- Jeśli masz dużo elektroniki mocy, nie ignoruj harmonicznych.
- Jeśli wchodzą nowe urządzenia, nie zamykaj tematu na starej charakterystyce pracy.
- Jeśli działasz z PV, sprawdź także ustawienia falownika, ale nie opieraj na nich całej strategii.
Dobrze dobrany układ kompensacji nie ma robić wrażenia na folderze reklamowym. Ma po prostu obniżać straty, stabilizować pracę instalacji i usuwać koszt, który pojawia się tylko dlatego, że energia krąży tam, gdzie nie jest potrzebna. Właśnie dlatego traktuję tę technikę jako jeden z najbardziej opłacalnych elementów poprawy efektywności energetycznej, jeśli tylko poprzedzi ją rzetelny pomiar i rozsądny dobór.
