W silnikach i generatorach najwięcej zależy od tego, jak pracuje stojan, bo to on odpowiada za pole magnetyczne, stabilność i realną trwałość urządzenia. W praktyce nie chodzi tylko o definicję, ale też o budowę uzwojeń, chłodzenie, typowe uszkodzenia i to, kiedy naprawa ma sens, a kiedy lepiej wymienić cały zespół. Ten temat jest ważny zarówno przy klasycznych napędach, jak i przy sprzęcie energetycznym pracującym w trybie ciągłym.
Najważniejsze fakty o części nieruchomej maszyny elektrycznej
- W silniku tworzy pole magnetyczne, a w generatorze umożliwia odbiór energii elektrycznej z ruchu wirnika.
- Najczęściej składa się z pakietu blach, uzwojeń, kadłuba i izolacji, a równie ważne jest chłodzenie.
- Przegrzewanie, wilgoć, pył przewodzący i wibracje szybko skracają żywotność uzwojeń.
- Do pierwszych sygnałów awarii należą spadek mocy, zapach przegrzanej izolacji, hałas i nierówna praca.
- W praktyce opłaca się najpierw sprawdzić izolację, wentylację i stan łożysk, zanim zapadnie decyzja o przewijaniu lub wymianie.
Rola części nieruchomej w silniku i generatorze
To w gruncie rzeczy serce statycznej części maszyny. W silniku elektrycznym uzwojenia tworzą pole magnetyczne, które wprawia wirnik w ruch. W generatorze dzieje się odwrotnie: ruch mechaniczny wirnika wywołuje w uzwojeniach napięcie. Ja rozdzielam te dwa scenariusze od razu, bo od tego zależy diagnostyka, chłodzenie i ocena obciążenia.
| Aspekt | W silniku | W generatorze |
|---|---|---|
| Główna funkcja | Tworzy pole magnetyczne i wymusza obrót wirnika | Odbiera energię mechaniczną i zamienia ją w napięcie |
| Najważniejszy problem eksploatacyjny | Przeciążenie, przegrzewanie, spadek jakości izolacji | Przegrzanie uzwojeń, wahania napięcia, uszkodzenia izolacji |
| Co najbardziej szkodzi | Brak chłodzenia, pył, wilgoć, zbyt duży prąd | Wibracje, nierówny obrót, zbyt wysoka temperatura, zabrudzenia |
| Na co patrzę w pierwszej kolejności | Temperatura, pobór prądu i stan uzwojeń | Jakość napięcia, izolację i ślady przegrzania |
Najprościej mówiąc, bez tej części maszyna nie ma jak „ustawić” pola, a bez pola nie ma ani momentu obrotowego, ani sensownej produkcji energii. Żeby zrozumieć, skąd biorą się awarie i skoki temperatury, trzeba wejść głębiej w samą konstrukcję.
Z czego jest zbudowana i jakie ma odmiany

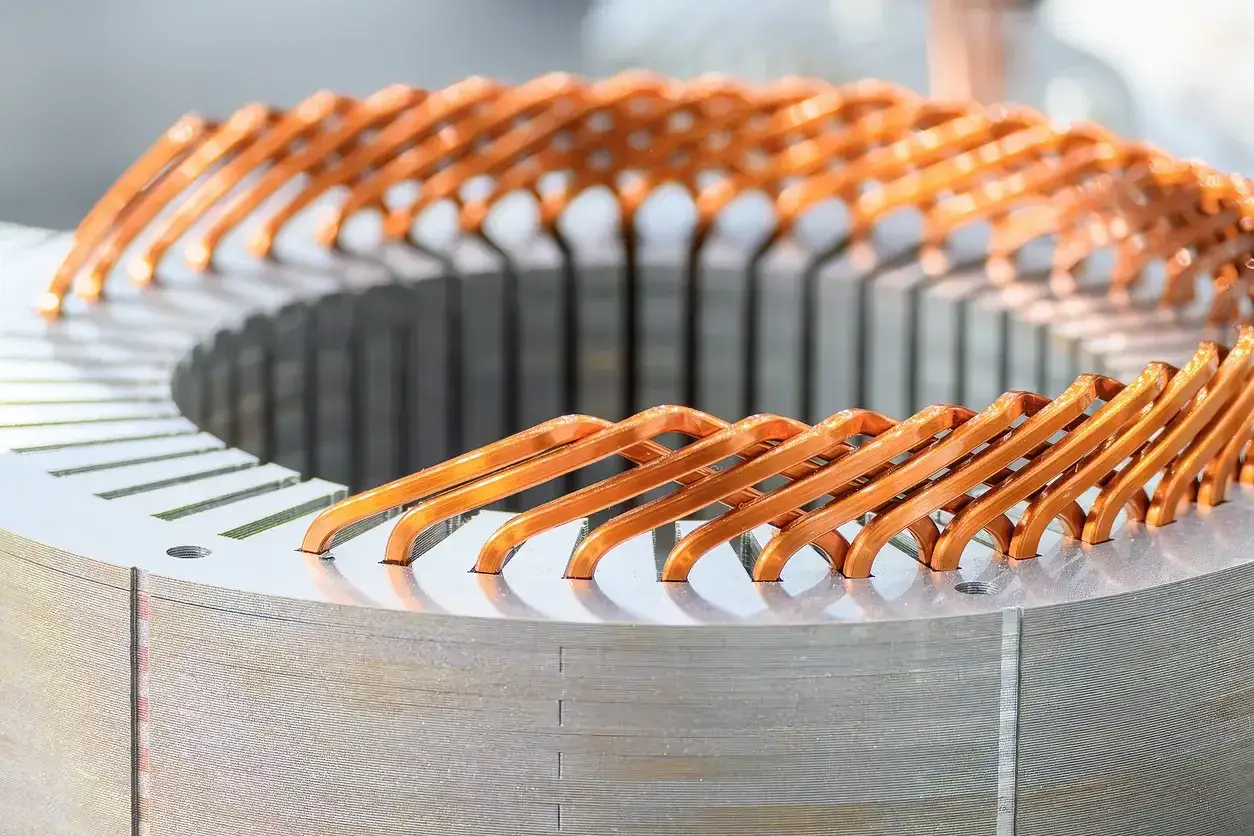

Najczęściej w środku znajdziesz pakiet cienkich blach ferromagnetycznych, uzwojenia miedziane, kadłub oraz warstwę izolacji, która oddziela przewody od rdzenia. Blachy układa się warstwowo, zwykle w postaci cienkich arkuszy rzędu 0,5 mm, żeby ograniczyć prądy wirowe i straty cieplne. W wielu maszynach pojawia się też impregnacja lakierem, która usztywnia zwoje, zmniejsza drgania i chroni przed wilgocią.
- Rdzeń - prowadzi strumień magnetyczny i decyduje o stratach energetycznych.
- Uzwojenia - to przewody, w których powstaje pole lub napięcie.
- Kadłub - utrzymuje całą konstrukcję i odprowadza ciepło.
- Izolacja - chroni przed zwarciami i przebiciem do masy.
- Układ chłodzenia - usuwa ciepło z miejsc, które pracują najciężej.
W praktyce spotyka się konstrukcje z uzwojeniami rozłożonymi, skupionymi, a także rozwiązania z magnesami trwałymi w mniejszych maszynach. Wybór zależy od tego, czy priorytetem jest wysoka sprawność, prostota serwisowa, czy kompaktowy rozmiar. Dopiero mając tę konstrukcję przed oczami, łatwo zrozumieć, jak ta część współpracuje z wirnikiem.
Jak współpracuje z wirnikiem
Między stojanem a wirnikiem dzieje się wszystko, co najważniejsze. W silniku pole magnetyczne wytworzone w części nieruchomej oddziałuje na część wirującą i powoduje obrót. W generatorze ruch wirnika przecina linie pola i w uzwojeniach pojawia się napięcie. To podstawowy mechanizm elektromagnetyzmu, ale w praktyce decydują o nim detale: szczelina powietrzna, jakość uzwojeń i równość zasilania.
| Mechanizm | Co dzieje się w silniku | Co dzieje się w generatorze |
|---|---|---|
| Pole magnetyczne | Powstaje w uzwojeniach i „ciągnie” wirnik | Jest przecinane przez wirnik i wywołuje napięcie |
| Szczelina powietrzna | Wpływa na moment, hałas i sprawność | Wpływa na jakość napięcia i stabilność pracy |
| Obciążenie | Zwiększa pobór prądu i temperaturę | Zmienia charakter napięcia i wymagania chłodzenia |
W silnikach asynchronicznych stator buduje pole wirujące, które napędza rotor. W generatorach synchronicznych to obracający się układ wzbudzenia daje energię uzwojeniom nieruchomej części. W obu przypadkach jedna rzecz jest wspólna: jeśli układ nie ma dobrego chłodzenia i stabilnych parametrów, zaczynają się problemy, które szybko wychodzą poza samą elektrykę.
Co najczęściej się psuje i po czym to widać
Najgorsze jest to, że większość usterek nie pojawia się z dnia na dzień. Najpierw rośnie temperatura, potem pojawia się zapach przegrzanej izolacji, głośniejsza praca albo spadek mocy. Ja zawsze traktuję takie sygnały poważnie, bo w praktyce to nie jest drobiazg, tylko początek kosztownej awarii.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Wzrost temperatury obudowy | Przeciążenie, słabe chłodzenie, uszkodzona izolacja | Wentylację, obciążenie i czystość kanałów powietrznych |
| Zapach lakieru lub dym | Przegrzanie uzwojeń i degradacja izolacji | Temperaturę pracy i pobór prądu |
| Buczenie i wibracje | Luz mechaniczny, uszkodzone łożyska, nierówny układ pola | Łożyska, osiowość i mocowanie maszyny |
| Wybijanie zabezpieczeń | Przebicie do masy, zwarcie międzyzwojowe albo przeciążenie | Rezystancję uzwojeń i test izolacji |
| Spadek mocy lub nierówny rozruch | Częściowe uszkodzenie uzwojeń, wilgoć, zabrudzenie | Stan izolacji, wilgotność i ślady nagrzania |
W praktyce nie zaczynam od wymiany. Najpierw robię porządny przegląd: czyszczenie kanałów wentylacyjnych, kontrolę łożysk, pomiar rezystancji uzwojeń i test izolacji megomierzem. Dopiero gdy widzę, że problem siedzi w samych uzwojeniach albo rdzeniu, decyzja o przewijaniu ma sens. Z tego wynika proste pytanie: jak dbać o maszynę, żeby do takiego etapu nie dochodziło zbyt szybko?
Jak dbać o sprawność i kiedy naprawa ma sens
Nie każdy problem oznacza od razu wymianę całej jednostki. Przy małych napędach często bardziej opłaca się wymiana zespołu niż przewijanie, ale przy większych silnikach, generatorach rezerwowych albo urządzeniach pracujących ciągle sytuacja wygląda inaczej. Tu decyzję podejmuje się na podstawie kosztu przestoju, dostępności części i stanu izolacji.
| Klasa izolacji | Granica temperaturowa | Co to oznacza w praktyce |
|---|---|---|
| A | 105°C | Rozwiązanie dla mniej wymagających warunków |
| E | 120°C | Lepsza odporność niż w klasie A, nadal dość podstawowa |
| B | 130°C | Częsty poziom w standardowych maszynach |
| F | 155°C | Bardzo popularny wybór tam, gdzie liczy się większy zapas cieplny |
| H | 180°C | Wariant dla cięższych warunków pracy i wyższych obciążeń |
Te wartości to granice materiału, a nie temperatura, przy której urządzenie ma pracować na co dzień. W praktyce lepiej utrzymywać wyraźny zapas niż jechać na granicy deklaracji producenta. Do tego dochodzą rzeczy bardzo przyziemne: czyste kanały wentylacyjne, brak pyłu przewodzącego, stabilne napięcie zasilania i kontrola drgań. Gdybym miał wskazać jeden nawyk, który daje największy efekt, byłoby to regularne sprawdzanie temperatury pracy zanim pojawi się zapach lub spadek mocy.
Najprostszy zestaw działań, który naprawdę pomaga:
- Nie blokuj przepływu powietrza i regularnie czyść otwory wentylacyjne.
- Kontroluj obciążenie, zwłaszcza jeśli maszyna pracuje długo bez przerwy.
- Sprawdzaj wilgoć i pył, bo oba czynniki przyspieszają degradację izolacji.
- Reaguj na wibracje, bo często pokazują problem mechaniczny, zanim pojawi się elektryczny.
- Po większym przeciążeniu zrób pomiar izolacji, a nie czekaj na kolejne uruchomienie.
Jeśli ktoś traktuje taką maszynę jak „zamknięte pudełko z drutem”, zwykle płaci dwa razy: raz za naprawę, a drugi raz za przestój. Rozsądna eksploatacja zaczyna się od zrozumienia, jakie warunki pracy są dla niej naprawdę bezpieczne. I właśnie to widać najlepiej w energetyce rozproszonej, gdzie każda awaria szybko przekłada się na realną stratę.
Dlaczego ta wiedza pomaga w urządzeniach OZE i automatyce
W instalacjach wiatrowych, hydroenergetycznych i w agregatach rezerwowych ta część decyduje o tym, czy energia będzie przetwarzana sprawnie i bez zbędnych strat. W fotowoltaice nie znajdziesz jej w samym module, ale już w pompach obiegowych, napędach trackerów, wentylatorach, układach chłodzenia czy generatorach pomocniczych ma bardzo praktyczne znaczenie. Dla mnie to właśnie tutaj teoria przestaje być abstrakcją, bo od jakości uzwojeń zależy stabilność całego układu.
- W turbinach wiatrowych liczy się odporność na zmienne obroty i obciążenie.
- W hydroenergetyce ważne są wilgoć, chłodzenie i stabilność napięcia.
- W agregatach rezerwowych kluczowa jest gotowość do pracy w krytycznym momencie.
- W napędach pomocniczych liczy się praca ciągła i niski poziom strat.
