Najpierw sprawdź typ instalacji i opisy zacisków, bo sam kolor kabla nie wystarczy
- W domofonach analogowych nie ma jednego, uniwersalnego standardu kolorów przewodów.
- W systemach 4+n, 3+n i 5+n funkcje żył bywają podobne, ale sposób sterowania zaczepem już nie.
- W cyfrowych systemach ważniejsze od koloru są oznaczenia typu L+, L-, LINE, +DC i -DC.
- Najbezpieczniej zaczynać od zdjęcia starego podłączenia, opisu zacisków i sprawdzenia dokumentacji producenta.
- Jeśli instalacja szumi, nie otwiera furtki albo była przerabiana, problem częściej leży w logice połączeń niż w samym unifonie.
Dlaczego kolory przewodów nie dają gotowego schematu
To najważniejsza rzecz, od której zawsze zaczynam. W domofonach analogowych nie istnieje jeden obowiązujący standard, więc ten sam kolor może oznaczać mikrofon w jednym mieszkaniu, a wywołanie albo masę w innym. Laskomex wprost zaznacza, że w analogowych systemach nie ma jednego wzoru projektowego, a producenci od lat stosują własne rozwiązania.
W praktyce kolor jest więc tylko pomocą przy identyfikacji, a nie dowodem. Jeśli instalacja była robiona przez różnych monterów, częściowo modernizowana albo łączona z nowym unifonem, logika barw potrafi się rozsypać szybciej niż sam kabel. Ja traktuję kolor jako trop, a nie jako odpowiedź.
To samo dotyczy nowocześniejszych systemów, tylko w inny sposób. W cyfrowych domofonach najważniejsze jest poprawne wpięcie linii i zachowanie polaryzacji, a nie odczytanie „co oznacza czerwony” czy „co oznacza niebieski”. Z tego powodu schemat trzeba zawsze czytać razem z opisem zacisków i typem instalacji, a dopiero potem patrzeć na barwy żył. Dzięki temu następny krok jest już prostszy: trzeba ustalić, z jakim systemem w ogóle masz do czynienia.
Jak rozpoznać, czy masz instalację analogową czy cyfrową
Rozróżnienie typu systemu oszczędza najwięcej czasu, bo od tego zależy wszystko inne: liczba żył, sposób wywołania, sterowanie zaczepem i to, czy kolor przewodu ma jakiekolwiek znaczenie praktyczne. W analogowych układach najczęściej spotkasz osobne tory dla głośnika, mikrofonu, masy, wywołania i elektrozaczepu. W cyfrowych zwykle pracujesz na jednej linii lub parze linii, a numer lokalu ustawia się programowo.
| Cecha | Analogowy domofon | Cyfrowy domofon |
|---|---|---|
| Liczba żył | Najczęściej 4+n, 3+n lub 5+n | Często 2 żyły linii lub niewielka liczba przewodów magistrali |
| Rola kolorów | Pomocnicza, zależna od wykonawcy i producenta | Drugorzędna wobec oznaczeń L+, L-, LINE, +DC, -DC |
| Sposób identyfikacji lokalu | Wywołanie osobnym przewodem lub konfiguracją unifonu | Adres lub numer programowany w odbiorniku |
| Ryzyko pomyłki | Duże przy starych instalacjach i mieszaniu producentów | Duże przy błędnej polaryzacji i złym adresowaniu |
Jeśli widzisz wiele pojedynczych żył i klasyczny unifon ze słuchawką, najpewniej masz instalację analogową. Jeśli połączenie idzie dwoma żyłami lub na zaciski typu L+ i L-, lepiej założyć system cyfrowy albo cyfrowo-analogowy i nie próbować zgadywać po samej kolorystyce. To właśnie tutaj najczęściej pojawiają się pierwsze pomyłki, więc w następnym kroku pokazuję, jak czytać zaciski, a nie sam kabel.

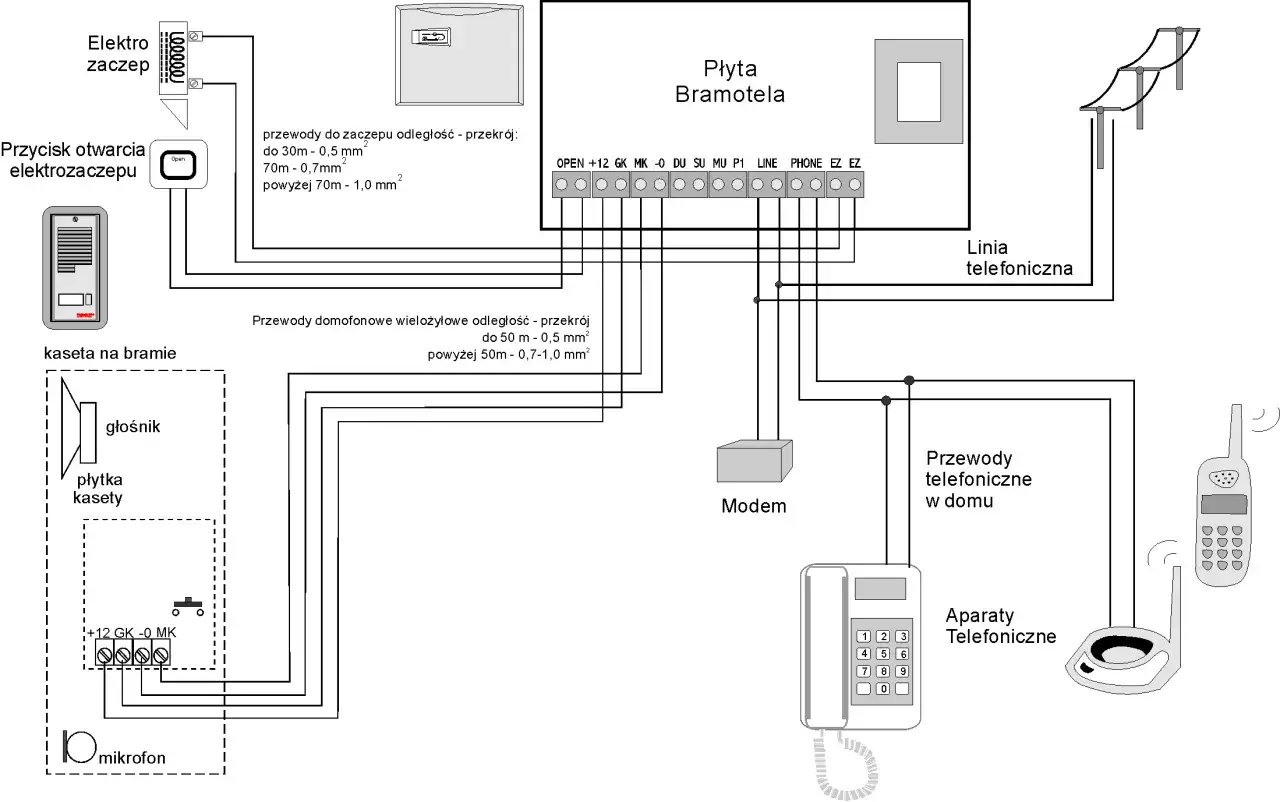

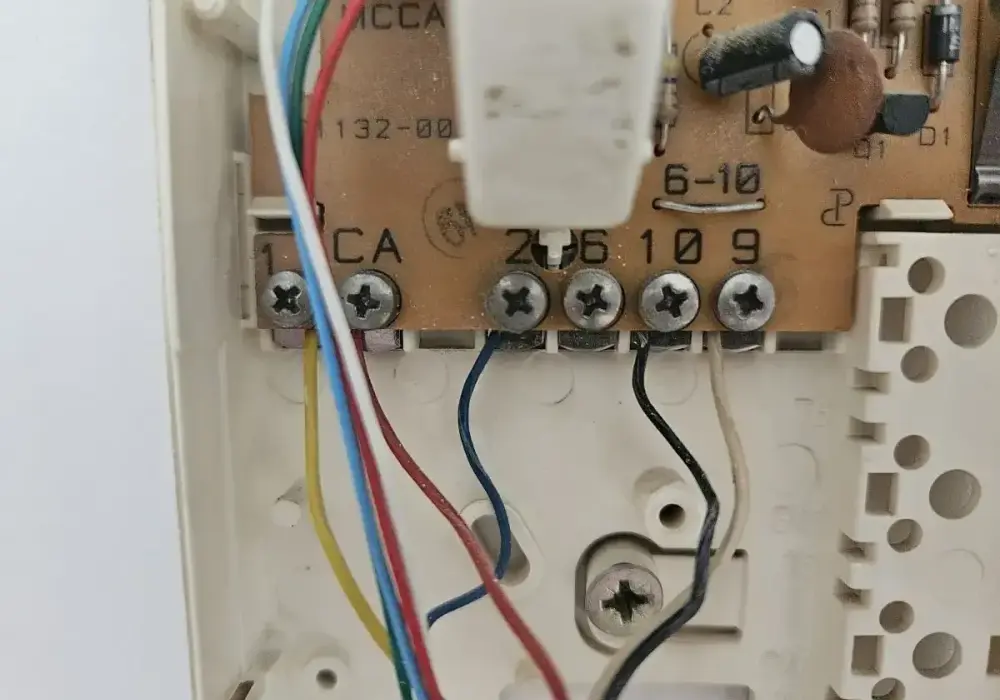

Jak odczytać zaciski i przypisać do nich żyły
W praktyce podłączanie domofonu zaczyna się od terminali, nie od barw. Na unifonie lub panelu szukam oznaczeń funkcji, takich jak wywołanie, masa, mikrofon, głośnik, elektrozaczep albo linia cyfrowa. Laskomex i ACO pokazują w swoich instrukcjach, że właśnie polaryzacja i właściwe przypisanie zacisków decydują o działaniu całego systemu.
| Oznaczenie zacisku | Najczęstsza funkcja | Na co uważać |
|---|---|---|
| 1, CA, CALL, C | Wywołanie | W analogowych systemach bywa to osobny tor dzwonienia, ale numer zacisku różni się między producentami. |
| 2, GND, - | Masa | To punkt odniesienia dla całego toru audio i sterowania. |
| 3, MIC, M | Mikrofon | Pomylony z głośnikiem da cichy, zniekształcony albo martwy tor rozmowy. |
| 4, SPK, L, S | Głośnik | W niektórych modelach wymaga też zworki lub zmiany trybu pracy. |
| 5, 6, Z, ELOCK, KZ | Elektrozaczep lub wyjście zamka | Tu kluczowe jest, czy zamek jest zwykły, czy rewersyjny, oraz czy ma własne zasilanie. |
| L+, L-, LINE, +DC, -DC | Linia cyfrowa i zasilanie | Polaryzacja ma znaczenie, więc nie wolno podłączać „na próbę” w ciemno. |
Jeśli w starym unifonie widzisz zworki albo opis typu 4+n, 6-żyłowy czy 3+n, to sygnał, że producent przewidział różne tryby pracy i nie wszystko da się zrobić samym przełożeniem przewodów. W takich modelach ważne bywa też zdjęcie zworki albo jej przestawienie, bo bez tego nawet poprawnie wpięte żyły nie dadzą pełnej funkcjonalności. Gdy już znamy logikę zacisków, można przejść do tego, co użytkownicy sprawdzają najczęściej: które kolory zwykle odpowiadają którym funkcjom.
Najczęściej spotykane kolory i ich typowe funkcje
Tu wolę być bardzo ostrożny: to nie jest uniwersalny standard, tylko praktyka spotykana w wielu starszych instalacjach. Kolory pomagają wtedy, gdy instalacja była wykonana konsekwentnie od początku do końca. Jeśli ktoś w trakcie modernizacji zamienił żyły miejscami albo użył resztek przewodu z innego obwodu, kolor przestaje cokolwiek gwarantować.
| Kolor żyły | Co bywa przypisane | Kiedy ten trop ma sens | Co sprawdzić przed podłączeniem |
|---|---|---|---|
| Czerwony | Często mikrofon albo plus zasilania | W wielu starszych wiązkach analogowych | Oznaczenie zacisku i zgodność z dokumentacją modelu |
| Biały | Często głośnik | Gdy instalacja była prowadzona jednolicie przez jednego wykonawcę | Czy tor rozmowy działa po podłączeniu próbnym |
| Zielony | Często wywołanie albo jeden z torów audio | W starszych systemach 4+n i 5+n | Czy nie jest to przewód wspólny dla innej funkcji |
| Żółty | Często wywołanie lub elektrozaczep | Przy prostych instalacjach domowych | Jak zachowuje się zamek po wciśnięciu przycisku |
| Niebieski | Często funkcja dodatkowa, sterowanie lub linia pomocnicza | Gdy domofon współpracuje z bramą albo dodatkowym przyciskiem | Czy nie odpowiada za żaden tor cyfrowy w nowym systemie |
| Brązowy lub czarny | Często masa | W wielu prostych instalacjach analogowych | Czy masa jest wspólna dla całego toru i nie została wykorzystana inaczej |
| Żółto-zielony | Wyłącznie PE lub uziemienie obudowy, jeśli producent to przewidział | W części paneli zewnętrznych i zasilaczy | Nie używaj go jako zwykłej żyły sygnałowej |
Najrozsądniej traktować tę tabelę jak listę tropów, a nie instrukcję 1:1. Jeżeli w instalacji wszystko działało przed demontażem, najlepszą wskazówką jest fotografia starego połączenia i porównanie jej z opisem zacisków nowego unifonu. Jeśli nie ma takiej dokumentacji, trzeba wejść w tryb metodyczny i podłączyć wszystko krok po kroku.
Jak podłączyć przewody krok po kroku bez zgadywania
Przy domofonie liczy się porządek, a nie szybkość. Ja zawsze zaczynam od bezpiecznego odtworzenia stanu wyjściowego i dopiero potem sprawdzam funkcje po kolei. To zmniejsza ryzyko zwarcia i pozwala od razu wyłapać, czy problem leży w audio, w wywołaniu, czy tylko w elektrozaczepie.
- Wyłącz zasilanie systemu i upewnij się, że nikt nie będzie naciskał przycisku otwierania w trakcie pracy.
- Zrób zdjęcie starego podłączenia z bliska i z dalszej perspektywy, żeby widzieć kolejność żył oraz opisy zacisków.
- Oznacz każdą żyłę taśmą lub markerem, nawet jeśli kolor wydaje się oczywisty.
- Porównaj model unifonu z instrukcją producenta i sprawdź, czy to system analogowy, cyfrowy, 4+n, 3+n czy 5+n.
- Podłącz najpierw tor podstawowy: masa, audio i wywołanie, a dopiero później zaczep i funkcje dodatkowe.
- Jeśli system wymaga polaryzacji, sprawdź ją dwa razy przed podaniem zasilania.
- Po uruchomieniu wykonaj test rozmowy i otwierania, a jeśli pojawia się buczenie, cisza lub opóźnienie, wróć do zacisków, nie do losowej zmiany kolorów.
W instalacjach cyfrowych i hybrydowych dochodzi jeszcze jeden element: adresowanie lub procedura instalacyjna. Laskomex pokazuje to bardzo wyraźnie w dokumentacji cyfrowych systemów domofonowych, gdzie sam montaż przewodów nie wystarcza, bo odbiornik trzeba jeszcze poprawnie zaprogramować. To właśnie ten etap najczęściej odróżnia prostą wymianę unifonu od rzeczywistego uruchomienia systemu.
Najczęstsze błędy, które psują działanie domofonu
W większości awarii nie ma nic tajemniczego. Problem zwykle wynika z jednego z kilku błędów, które powtarzają się niezależnie od marki urządzenia. Najbardziej typowy błąd to podłączenie „na kolor” bez sprawdzenia zacisków. Drugi to mieszanie elementów analogowych i cyfrowych, które wyglądają podobnie, ale pracują zupełnie inaczej.
- Podłączanie żył wyłącznie według barwy, bez odczytania oznaczeń zacisków.
- Pomijanie polaryzacji w systemach cyfrowych i hybrydowych.
- Brak zworki lub błędne ustawienie trybu 4+n, 3+n albo 6-żyłowego.
- Używanie zbyt cienkiego przewodu do zasilania lub do elektrozaczepu.
- Próba zasilania domofonu przewodem, który jest przewidziany do sygnału, a nie do prądu zasilającego.
- Ignorowanie objawów ostrzegawczych, takich jak buczenie, niski poziom głośności, losowe otwieranie albo chwilowe restarty.
W dokumentacji ACO wprost widać, że zbyt mały przekrój przewodów i zbyt długie połączenia potrafią powodować zakłócenia toru audio, a nawet ponowne uruchamianie urządzenia przy otwieraniu zamka. To nie jest detal, tylko realny powód, dla którego instalacja „prawie działa” i ciągle sprawia kłopoty. Jeśli po poprawieniu połączeń system nadal zachowuje się dziwnie, warto zadać sobie pytanie, czy problem nie wykracza już poza zwykły montaż.
Kiedy lepiej wezwać instalatora niż dalej zgadywać
Są sytuacje, w których samodzielna korekta ma sens, i takie, w których dalsze eksperymenty tylko pogorszą sprawę. Jeśli masz prosty unifon w domu jednorodzinnym, dokumentację producenta i czytelne oznaczenia zacisków, porządkowanie przewodów jest zwykle wykonalne. Jeśli jednak instalacja była modernizowana kilka razy, działa z bramą, wideodomofonem albo sterowaniem dodatkowym, lepiej nie opierać się wyłącznie na kolorach.
Instalatora albo serwis warto wezwać zwłaszcza wtedy, gdy:
- nie ma dokumentacji ani modelu urządzenia do porównania,
- domofon działa tylko częściowo, na przykład jest dźwięk, ale nie ma otwierania,
- w instalacji są elementy różnych producentów,
- po podłączeniu pojawia się buczenie, zwarcie albo losowe restarty,
- układ współpracuje z elektrozaczepem rewersyjnym, dodatkowym zasilaniem albo automatyką bramy.
W praktyce taki serwis oszczędza czas, bo zamiast wymieniać przewody „na próbę”, od razu sprawdza typ systemu, polaryzację, adresację i obciążenie linii. To ma szczególne znaczenie w domach, gdzie obok domofonu działa też rozbudowana automatyka, monitoring albo instalacja fotowoltaiczna z własnym osprzętem niskonapięciowym. W takim otoczeniu porządek w okablowaniu ma większą wartość niż jednorazowa oszczędność na diagnozie.
Jak przygotować instalację, żeby następny serwis był prosty
Najlepszy domofon to nie tylko ten, który działa dziś, ale też taki, który da się łatwo naprawić za rok albo dwa. Dlatego po montażu zawsze zostawiam po sobie czytelny ślad: opis przewodów, zdjęcie zacisków i krótką notatkę o modelu urządzenia. To drobiazg, który później oszczędza mnóstwo nerwów.
- Oznacz żyły po obu stronach instalacji, nie tylko przy unifonie.
- Zapisz model unifonu, centrali i zasilacza w jednym miejscu.
- Dołóż zdjęcie podłączenia do dokumentacji domu lub teczki z instalacjami.
- Zostaw kilkanaście centymetrów zapasu przewodu, żeby później dało się poprawić zacisk bez przedłużania żył.
- Jeśli instalacja ma różne obwody niskonapięciowe, trzymaj osobno opis domofonu, bramy i innych elementów automatyki.
To podejście działa podobnie jak w rozdzielnicy czy przy opisie obwodów zasilających: im mniej trzeba zgadywać po latach, tym mniejsze ryzyko kosztownej pomyłki. W domofonie kolory kabli są pomocne, ale dopiero porządny opis zacisków, typ systemu i dokumentacja po montażu dają pewność, że urządzenie będzie działać bez problemów także przy kolejnej wymianie unifonu.
