Energia elektryczna w praktyce rzadko płynie idealnie, dlatego tak dużo zależy od małego elementu, który przepuszcza prąd w jedną stronę i pilnuje, by układ działał bezpiecznie oraz sprawnie. W urządzeniach energetycznych, zwłaszcza w fotowoltaice i zasilaniu, ta dioda decyduje o stratach, odporności na błędy montażowe i zachowaniu całego toru mocy. Poniżej wyjaśniam, jak pracuje, gdzie daje największy efekt i jak dobrać ją tak, by nie zamieniła się w źródło niepotrzebnego ciepła.
Najkrócej liczą się straty, temperatura i szybkość przełączania
- Element jednokierunkowy przewodzi w kierunku pracy i blokuje przepływ wsteczny aż do granicy napięcia zaporowego.
- W energetyce najczęściej spotkasz go w prostownikach, zabezpieczeniach przed odwrotną polaryzacją, przetwornicach i modułach PV.
- O doborze decydują przede wszystkim napięcie wsteczne, prąd, temperatura, straty mocy i zachowanie przy przełączaniu.
- W fotowoltaice szczególnie ważne są niskie straty przewodzenia i dobra praca przy wysokiej temperaturze.
- Źle dobrany komponent zwiększa temperaturę, obniża sprawność i skraca żywotność całego urządzenia.
Jak działa element jednokierunkowy w torze mocy
W prostych słowach to elektroniczny zawór dla prądu. Gdy napięcie w kierunku przewodzenia przekroczy próg, układ zaczyna przewodzić, ale zawsze zostaje na nim pewien spadek napięcia. W praktyce oznacza to straty energii zamieniane na ciepło, a w urządzeniach energetycznych właśnie to ciepło bywa najważniejszym ograniczeniem.
Druga strona tej samej właściwości jest równie istotna: w kierunku zaporowym element ma blokować przepływ. Jeśli napięcie wsteczne zrobi się zbyt wysokie, zaczyna się przebicie i cała ochrona przestaje działać. Ja zwykle patrzę na trzy rzeczy naraz: spadek napięcia w przewodzeniu, dopuszczalne napięcie wsteczne oraz to, jak szybko układ wraca do blokowania po przełączeniu. W szybkich przetwornicach liczy się również reverse recovery, czyli czas odzyskiwania wstecznego, bo to on potrafi podnieść straty i wywołać zakłócenia.
W torach mocy nie chodzi więc o sam symbol na schemacie, tylko o rzeczywiste zachowanie pod obciążeniem. To właśnie dlatego ten sam typ może sprawdzić się w prostym zasilaczu sieciowym, a okazać się słaby w przetwornicy impulsowej albo w układzie współpracującym z panelami słonecznymi.
Gdzie w urządzeniach energetycznych robi największą różnicę
| Zastosowanie | Co robi w układzie | Dlaczego ma znaczenie |
|---|---|---|
| Prostownik wejściowy | Zamienia prąd przemienny na stały | Od jego strat zależą temperatura, sprawność i wielkość chłodzenia |
| Zabezpieczenie przed odwrotną polaryzacją | Chroni akumulatory, sterowniki i ładowarki przed błędnym podłączeniem | Zapobiega uszkodzeniu elektroniki po pomyłce użytkownika |
| Element obejściowy w module PV | Obchodzi zacienioną lub słabszą sekcję panelu | Ogranicza hotspoty i pozwala odzyskać część produkcji energii |
| Tor swobodnego przepływu przy cewkach i silnikach | Przejmuje energię indukcyjną po wyłączeniu klucza | Chroni tranzystory i zmniejsza przepięcia w układzie |

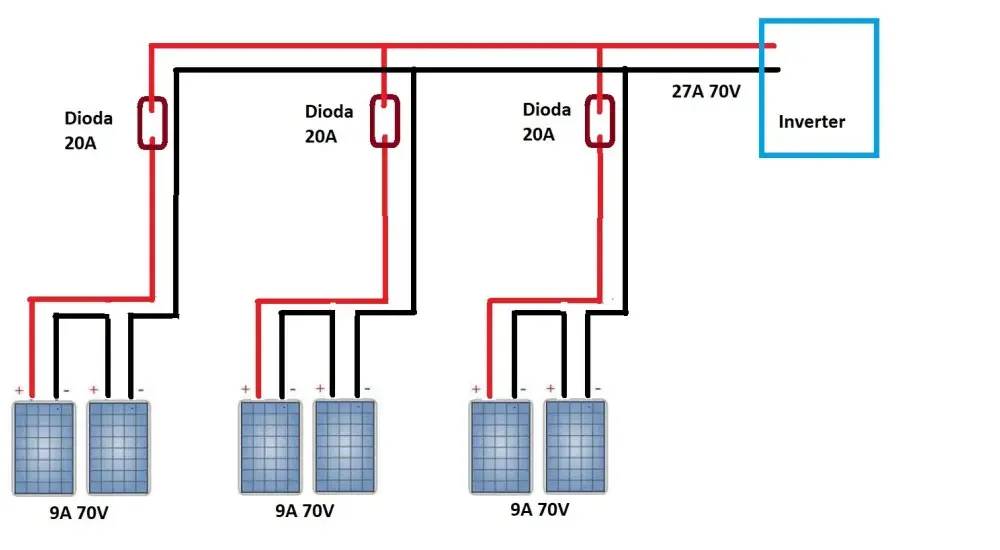

W fotowoltaice elementy obejściowe są szczególnie ważne, bo zacienienie jednej części modułu nie powinno blokować pracy całego łańcucha. Dobrze dobrany bypass ogranicza hotspoty, czyli lokalne przegrzanie fragmentu panelu, i pozwala utrzymać produkcję zamiast oddawać cały moduł walkowerem. To właśnie tutaj dobrze widać, że drobny komponent potrafi realnie chronić kosztowną instalację.
Podobnie jest w zasilaczach i falownikach: jeśli układ pracuje na wyższej częstotliwości, nie wystarczy, że element „po prostu przewodzi”. Musi jeszcze robić to szybko, czysto i z małymi stratami, bo inaczej cała reszta projektu traci sens.
Jakie technologie warto rozważyć przed zakupem
| Technologia | Mocne strony | Ograniczenia | Gdzie zwykle się sprawdza |
|---|---|---|---|
| Krzemowa prostownicza | Niska cena, dobra odporność, prosta aplikacja | Wyższy spadek napięcia i wolniejsza praca przy przełączaniu | Proste prostowniki, klasyczne zasilacze, układy o niższej częstotliwości |
| Schottky | Bardzo mały spadek napięcia, szybkie działanie | Większy prąd upływu i ograniczenia napięciowe | Niskonapięciowe przetwornice DC/DC, zabezpieczenia i układy PV |
| Ultraszybka | Lepsza praca w szybkich układach, mniejsze straty przełączania | Trzeba uważać na dobór do częstotliwości i warunków cieplnych | PFC, przetwornice impulsowe, falowniki i zasilacze o większej dynamice |
| SiC Schottky | Bardzo małe straty, wysoka odporność napięciowa, brak klasycznego odzysku wstecznego | Wyższy koszt zakupu | Wysokosprawne zasilanie, falowniki, przemysł, wyższe napięcia |
Ja patrzę na to bardzo pragmatycznie: jeśli układ jest prosty i pracuje wolno, nie ma sensu przepłacać za technologię z najwyższej półki. Jeśli jednak mówimy o przetwornicy impulsowej, falowniku albo torze w instalacji PV, cena zakupu przestaje być najważniejsza, bo większe znaczenie mają straty, temperatura i niezawodność. W praktyce najwięcej wygrywa ten wybór, który najlepiej pasuje do konkretnego miejsca w układzie.
Jak dobrać element do konkretnego układu
Gdy dobieram taki komponent, zaczynam od dwóch liczb: maksymalnego napięcia wstecznego i rzeczywistego prądu obciążenia. Potem sprawdzam, ile ciepła zostanie w obudowie i czy układ ma dość miejsca na odprowadzenie energii cieplnej. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się kosztowne błędy.
- Napięcie wsteczne powinno mieć zapas, a nie być ustawione „na styk”. W projektach praktycznych biorę zwykle co najmniej 20-30% marginesu ponad najgorszy realny poziom pracy.
- Prąd ciągły i udarowy trzeba sprawdzić osobno. Ładowanie kondensatorów, rozruch przetwornicy albo skoki obciążenia potrafią chwilowo podnieść prąd kilka razy ponad wartość średnią.
- Straty mocy można oszacować prosto: spadek napięcia razy prąd. Przy 10 A różnica między 0,4 V a 0,9 V oznacza odpowiednio 4 W i 9 W strat, czyli już bardzo odczuwalną różnicę cieplną.
- Temperatura złącza i warunki chłodzenia mają znaczenie równie duże jak parametry elektryczne. W zamkniętej obudowie nawet kilka watów więcej szybko podnosi temperaturę całego toru.
- Częstotliwość przełączania decyduje o tym, czy wystarczy prosty prostownik, czy potrzebna jest ultraszybka technologia albo rozwiązanie SiC.
- Pakiet i montaż wpływają na rozpraszanie ciepła. Ta sama specyfikacja elektryczna może działać zupełnie inaczej w zależności od pola miedzi, radiatora i jakości lutowania.
Jeśli miałbym wskazać jedną zasadę, która oszczędza najwięcej czasu, to byłaby ona taka: sprawdzaj układ w warunkach pracy, a nie tylko na papierze. W energetyce różnica między „na schemacie wygląda dobrze” a „działa stabilnie” potrafi być ogromna.
Najczęstsze błędy, które podnoszą straty i temperaturę
Najwięcej problemów widzę wtedy, gdy ktoś wybiera element po samym prądzie katalogowym. To za mało, bo prąd bez napięcia, temperatury i sposobu pracy niczego nie wyjaśnia. W praktyce te same liczby na etykiecie mogą oznaczać zupełnie inne zachowanie po wlutowaniu w płytkę.
- Brak zapasu napięciowego kończy się przebiciem przy skokach lub pracy w wyższej temperaturze.
- Zbyt wolna technologia w szybkiej przetwornicy podnosi straty przełączania i generuje zakłócenia.
- Ignorowanie chłodzenia sprawia, że układ pracuje poprawnie tylko na stole, a w zamkniętej obudowie już nie.
- Założenie, że element obejściowy naprawi zły projekt stringów, jest złudne. On ogranicza skutki zacienienia, ale nie zastępuje poprawnego rozmieszczenia modułów.
- Pomijanie temperatury otoczenia jest szczególnie groźne w falownikach i obudowach montowanych na zewnątrz.
W instalacjach PV szczególnie łatwo o złudzenie, że wystarczy dobra część zamienna. Tymczasem zacienienie, orientacja modułów, jakość połączeń i odprowadzanie ciepła wpływają na wynik równie mocno jak sam komponent. Jeśli obudowa robi się wyraźnie gorąca już przy średnim obciążeniu, to nie jest detal, tylko sygnał, że bilans strat został policzony źle.
Co realnie poprawia sprawność w fotowoltaice i zasilaniu
W urządzeniach energetycznych ten element nie jest dodatkiem. To on bardzo często decyduje, czy energia idzie tam, gdzie powinna, czy zamienia się w niepotrzebne ciepło. W prostych prostownikach wystarczy solidny zapas napięcia i prądu, ale w przetwornicach, falownikach i modułach PV trzeba już patrzeć na szybkość przełączania, temperaturę oraz straty przy rzeczywistym obciążeniu.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: dobieraj technologię do miejsca w układzie, a nie do samej nazwy komponentu. To podejście zwykle daje lepszy efekt niż pogoń za najniższą ceną albo za parametrem, który dobrze wygląda tylko w katalogu. W energetyce wygrywa nie najbardziej efektowny wybór, lecz ten, który najdłużej pracuje chłodno, stabilnie i bez niespodzianek.
