Najważniejsze decyzje przed połączeniem modułów PV
- Połączenie szeregowe podnosi napięcie, a równoległe podnosi prąd.
- O doborze decydują nie tylko panele, ale przede wszystkim falownik, MPPT i długość przewodów.
- Przy zacienieniu i różnych kierunkach dachu zwykle lepiej działają osobne stringi albo układ z optymalizacją na poziomie modułu.
- Magazyn energii nie zmienia samej logiki połączeń, ale mocno wpływa na sens przewymiarowania i autokonsumpcji.
- Największe ryzyko błędu to przekroczenie napięcia Voc w mrozie albo zbyt wysoki prąd wejściowy dla falownika.

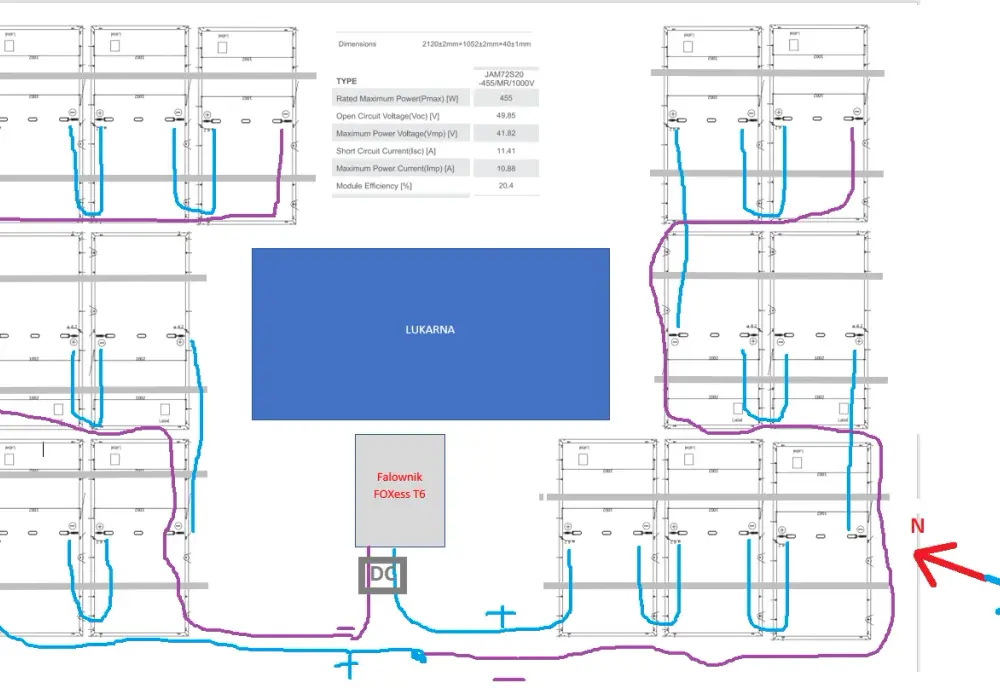

Jak czytam schemat połączeń, zanim połączę pierwszy kabel
Ja zwykle zaczynam od parametrów z karty katalogowej modułu: Vmp, Voc, Imp i Isc. Vmp to napięcie robocze, Voc to napięcie jałowe, Imp to prąd w punkcie największej mocy, a Isc to prąd zwarciowy. To właśnie te wartości mówią mi, czy string zmieści się w oknie pracy falownika i czy nie przekroczę jego limitów przy niskiej temperaturze.
| Układ | Co dzieje się z napięciem | Co dzieje się z prądem | Gdzie ma sens | Na co uważać |
|---|---|---|---|---|
| Szeregowy | Napięcie się sumuje | Prąd pozostaje taki jak w jednym module | Dłuższe trasy kablowe, falowniki stringowe, instalacje on-grid | Sprawdzenie Voc przy najniższej temperaturze i wpływ cienia na cały ciąg |
| Równoległy | Napięcie zostaje na poziomie jednego modułu | Prąd się sumuje | Układy niskonapięciowe, off-grid, krótkie połączenia, większa tolerancja na cień | Duży prąd, grubsze przewody, bezpieczniki i ograniczenia wejść falownika |
| Mieszany | Napięcie i prąd rozkładają się zależnie od liczby stringów | Łączy cechy obu metod | Większe instalacje i dachy o kilku sekcjach | Trzeba pilnować identyczności stringów i zgodności z MPPT |
Przykładowo trzy moduły po 450 W, każdy o Vmp 41 V i Imp 11 A, dadzą w szeregu około 123 V i 11 A, a w równoległym połączeniu około 41 V i 33 A. Ten sam zestaw wygląda więc zupełnie inaczej dla falownika: w jednym wariancie walczę głównie o odpowiedni zakres napięcia, w drugim o dopuszczalny prąd wejściowy i grubość przewodów.
Najczęściej sprawdzam jeszcze zapas na mroźny poranek, bo napięcie jałowe rośnie wraz ze spadkiem temperatury. To detal, który decyduje o tym, czy instalacja uruchomi się bezpiecznie, czy wyjdzie poza limit wejściowy już w pierwsze chłodne dni. Z tego prostego rachunku wynika, że wybór układu nie jest kwestią gustu, tylko dopasowania do falownika i warunków dachu.
Kiedy połączenie szeregowe daje najlepszy efekt
Połączenie szeregowe wybieram wtedy, gdy chcę podnieść napięcie bez zwiększania prądu. To szczególnie praktyczne przy dłuższych odcinkach kabli, bo mniejszy prąd oznacza mniejsze straty na przewodach. W domu jednorodzinnym to nadal najczęstszy wariant, zwłaszcza gdy moduły są ustawione na jednej połaci i pracują pod jednym MPPT.
- długi odcinek między dachem a falownikiem,
- jedna połacie dachu i podobny kąt nachylenia,
- mało cienia i małe ryzyko zabrudzeń punktowych,
- falownik, który lepiej pracuje przy wyższym napięciu wejściowym.
W szeregu panele zachowują się jak jeden obwód, więc najbardziej ograniczający element wyznacza pracę całego stringu. Cień na jednym module nie zawsze zatrzymuje instalację całkowicie, bo pomagają diody bocznikujące, czyli elementy omijające zacieniony fragment modułu, ale uzysk i tak spada. Dlatego przy tej topologii zawsze patrzę na dach „w czasie”, a nie tylko na jego statyczny rysunek.
W praktyce szereg lubi prostotę: podobne moduły, podobny kierunek, mało kombinacji i jeden czytelny punkt pracy dla MPPT. Jeśli dach jest równy i przewidywalny, to właśnie tu najczęściej wygrywa ekonomia oraz łatwiejszy montaż. Gdy jednak pojawia się cień albo kilka połaci, prosta logika zaczyna się komplikować i wtedy wchodzi równoległość.
Kiedy równoległość ma przewagę
Połączenie równoległe stosuję wtedy, gdy ważniejsza jest odporność na cień albo gdy system pracuje na niższym napięciu. W takim układzie napięcie pozostaje mniej więcej takie jak w pojedynczym module, a sumuje się prąd. To oznacza większą tolerancję na częściowe zacienienie, ale też większe wymagania wobec przewodów i zabezpieczeń.
- krótkie odcinki kablowe,
- układy off-grid i niskonapięciowe, na przykład 12, 24 lub 48 V,
- miejsca z częściowym cieniem, gdzie zależy mi na większej niezależności modułów,
- przypadki, w których falownik lub regulator ma wystarczający margines prądowy.
Przy równoległości prąd rośnie szybko. Dwa stringi po 11 A dają już około 22 A, a trzy stringi to jeszcze więcej. To oznacza, że nie wolno lekceważyć przekroju kabli, połączeń i bezpieczników stringowych, bo to właśnie one odprowadzają energię tam, gdzie montażysta najczęściej patrzy zbyt pobieżnie. W dużych instalacjach on-grid czysta równoległość bywa więc bardziej wyjątkiem niż regułą.
Jeśli masz dach z wyraźnym cieniem rano albo po południu, równoległość może uratować uzysk, ale tylko wtedy, gdy reszta projektu jest równie przemyślana. W przeciwnym razie lepiej przejść do układu mieszanego, bo on daje większą kontrolę nad napięciem i prądem jednocześnie.
Układ mieszany, gdy dach nie pozwala na prosty wybór
Układ mieszany to kompromis, w którym najpierw łączę moduły w stringi szeregowe, a potem same stringi łączę równolegle. Dzięki temu mogę podnieść napięcie do poziomu, którego oczekuje falownik, a jednocześnie nie wyjść poza limit prądu na jednym wejściu. To rozwiązanie często wygrywa w większych instalacjach albo tam, gdzie trzeba pogodzić kilka sekcji dachu.
- gdy instalacja ma więcej niż jedną identyczną sekcję dachu,
- gdy chcę dopasować napięcie do okna pracy MPPT,
- gdy prąd jednego stringu jest bezpieczny, ale suma kilku stringów wymaga już kontroli,
- gdy wszystkie stringi są naprawdę takie same: liczba modułów, orientacja, kąt i model panelu.
Jeżeli połacie różnią się kierunkiem albo jedna z nich łapie cień o poranku, nie łączę ich na siłę w jeden wspólny string. W takim układzie lepiej sprawdza się osobny tracker MPPT, optymalizatory mocy albo mikroinwertery, bo każdy z tych elementów ogranicza wpływ słabszego modułu na resztę zestawu. To jest moment, w którym elastyczność zwykle kosztuje więcej, ale też realnie chroni uzysk.
W instalacjach bardziej wymagających mieszaną topologię traktuję jak narzędzie, a nie jak domyślną odpowiedź na każdy dach. Jeśli wszystko da się zbudować jednym porządnym stringiem, uproszczenie często wygrywa. Jeśli nie, lepiej rozdzielić pracę modułów niż udawać, że dach działa jednolicie.
Jak dopasować połączenie do falownika i magazynu energii
Magazyn energii nie zmienia samej matematyki stringu, ale zmienia sens całego projektu. Jeśli bateria ma przejąć nadwyżkę produkcji, sprawdzam nie tylko, ile paneli mogę połączyć, lecz także czy falownik hybrydowy ma wystarczający zakres MPPT, limit prądu ładowania i sensowną komunikację z BMS baterii. W praktyce zbyt duży generator PV przy zbyt małej mocy ładowania po prostu się odetnie w szczycie, więc część energii pozostanie niewykorzystana albo trafi do sieci.URE zwraca uwagę, że przy dużej liczbie mikroinstalacji problemem bywa praca sieci w słoneczne dni, a w materiałach Gov.pl sens magazynu energii opisano bardzo prosto: chodzi o zatrzymanie nadwyżki na później, kiedy dom albo firma naprawdę jej potrzebują. To właśnie dlatego przy systemie z baterią patrzę na autokonsumpcję tak samo uważnie jak na moc instalacji.
Gdy bateria jest po stronie DC
W układzie DC-coupled panele ładują baterię przez falownik hybrydowy albo oddzielny regulator MPPT. To rozwiązanie ma sens, gdy buduję nową instalację i chcę ograniczyć liczbę konwersji energii. Warunek jest prosty: stringi muszą mieścić się w oknie pracy falownika, a bateria i BMS muszą zaakceptować napięcie oraz prąd ładowania.Przeczytaj również: Fotowoltaika Otovo z magazynem energii - Kiedy ma sens?
Gdy bateria jest po stronie AC
W układzie AC-coupled istniejąca fotowoltaika pracuje osobno, a magazyn ma własny tor ładowania. To wygodne przy modernizacji starszej instalacji, bo nie trzeba przebudowywać całej strony PV, ale płaci się za to dodatkowymi stratami i większą liczbą urządzeń do konfiguracji. Taki wariant wybieram wtedy, gdy najważniejsza jest elastyczność, a nie absolutnie najkrótsza droga energii.
Na etapie projektowania patrzę nie tylko na pojemność baterii, ale też na moc ładowania i rozładowania. 10 kWh nie znaczy wiele, jeśli falownik potrafi oddać do niej tylko kilka kilowatów. Dlatego dopasowanie stringów do magazynu energii zaczyna się od elektryki, a dopiero potem przechodzi do ekonomii.
Błędy, które najczęściej obniżają uzysk albo bezpieczeństwo
Najwięcej problemów nie bierze się z samej idei połączenia, tylko z drobnych skrótów myślowych. W praktyce nie mieszam paneli o wyraźnie różnych parametrach w jednym stringu, bo najsłabszy moduł ciągnie cały zestaw w dół. Nie liczę też napięcia wyłącznie na warunki katalogowe, bo zimą Voc rośnie i może przekroczyć limit wejścia.
- Nie mieszam paneli o różnym prądzie i napięciu w jednym stringu bez uzasadnienia projektowego.
- Nie liczę napięcia tylko na temperaturę 25°C, bo realna zima zmienia warunki pracy.
- Nie bagatelizuję przekroju kabla, gdy rośnie prąd w układzie równoległym.
- Nie pomijam bezpieczników stringowych, rozłącznika DC i ochrony przeciwprzepięciowej tam, gdzie projekt ich wymaga.
- Nie łączę przypadkowych złączy i elementów bez potwierdzonej kompatybilności systemowej.
- Nie zakładam, że diody bocznikujące rozwiążą każdy problem z cieniem.
W instalacjach z kilkoma połaciami dachu jeden z najczęstszych błędów polega na sztucznym zlepianiu ich w jedną sekcję, tylko po to, żeby było „prościej”. To zwykle kończy się spadkiem uzysku, a czasem także niestabilną pracą MPPT. Jeśli dach ma różne kierunki, lepiej rozdzielić go na osobne wejścia niż udawać, że wszystkie moduły widzą to samo światło.
Na koniec zostaje jeszcze kwestia jakości montażu: dokręcenie złącz, prowadzenie kabli, promień gięcia i porządek w skrzynkach łączeniowych. To nie są kosmetyczne detale. W systemach PV właśnie one decydują, czy dobrze zaprojektowany układ będzie pracował latami, czy zacznie sprawiać kłopoty po pierwszej zimie.
Cztery rzeczy, które sprawdzam przed pierwszym uruchomieniem
Przed uruchomieniem sprawdzam cztery rzeczy: czy maksymalne Voc przy najniższej temperaturze mieści się w limicie falownika, czy prąd wejściowy MPPT nie jest przekroczony, czy równoległe stringi są naprawdę identyczne i czy magazyn energii ma ustawiony profil pracy zgodny z realnym zużyciem domu albo firmy. Jeśli któryś z tych punktów się nie zgadza, poprawiam schemat jeszcze przed montażem końcowym, bo późniejsza korekta jest po prostu droższa i bardziej kłopotliwa.
Jeśli mam wybrać jedną zasadę, która robi największą różnicę, to jest nią dopasowanie topologii do falownika, a nie do przyzwyczajenia instalatora. Dobrze zaprojektowany układ paneli i sensownie dobrany magazyn energii dają więcej niż przypadkowe łączenie modułów na siłę, a to właśnie widać w stabilnej pracy instalacji przez kolejne lata.
